Кабина платформа трубопроводы (нижний) — HITACHI EX8000

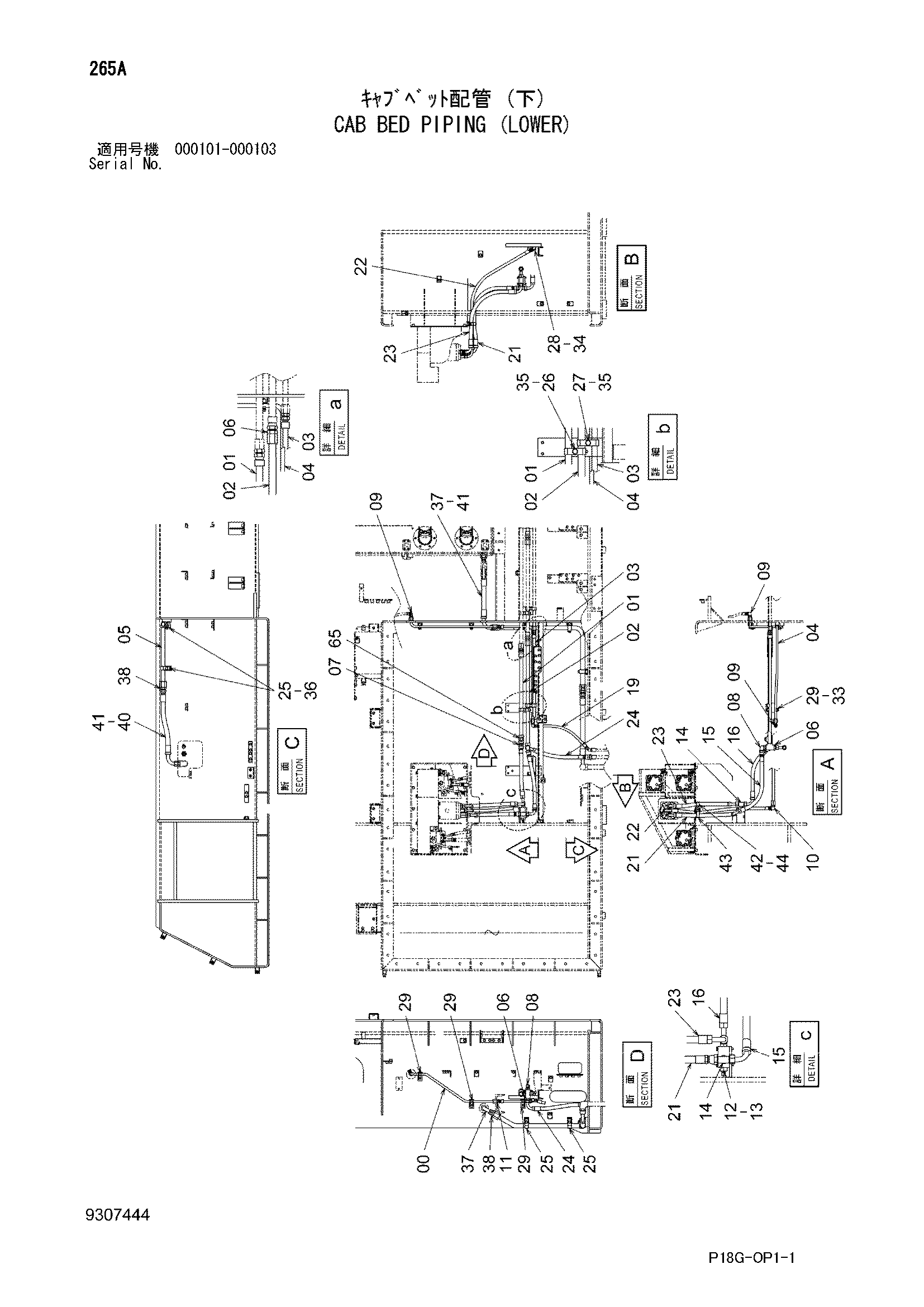

Заводская схема «Кабина платформа трубопроводы (нижний)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112167 | Трубка | 1 |
| 01 | 9768957 | Трубка | 1 |
| 02 | 9763056 | Трубка | 1 |
| 03 | 9763051 | Трубка | 1 |
| 04 | 8112166 | Трубка | 1 |
| 05 | 9763755 | Трубка | 1 |
| 06 | A852166 | Адаптер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852266 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852366 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852344 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4348178 | Предохранительный клапан | 1 |
| 13 | J260865 | Болт с шайбой | 2 |
| 13A | J900865 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4346016 | Тройник | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4373686 | Шланг | 1 |
| 16 | 4624498 | Шланг | 1 |
| 19 | 4269834 | Шланг | 1 |
| 21 | 4402711 | Шланг | 1 |
| 22 | 4313159 | Шланг | 1 |
| 23 | 4630597 | Шланг | 1 |
| 24 | 4620233 | Шланг | 1 |
| 25 | 4053598 | Хомут трубки | 3 |
| 26 | 4053596 | Хомут трубки | 1 |
| 27 | 4141806 | Хомут трубки | 1 |
| 28 | 4053594 | Хомут трубки | 1 |
| 29 | 4138227 | Хомут трубки | 4 |
| 33 | J271045 | Болт с шайбой | 4 |
| 33A | J901045 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J271050 | Болт с шайбой | 1 |
| 34A | J901050 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | J271260 | Болт с шайбой | 2 |
| 35A | J901260 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | J271270 | Болт с шайбой | 3 |
| 36A | J901270 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 4630591 | Шланг | 1 |
| 38 | A853188 | Адаптер | 2 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | 4289885 | Шланг | 1 |
| 41 | 4187328 | Уплотнительное кольцо | 4 |
| 42 | 4192035 | Зажим | 1 |
| 43 | 4190265 | Зажим | 1 |
| 44 | J271025 | Болт с шайбой | 1 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 65 | A885003 | Пробка | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
