Крышка двигателя (2)(правый) — HITACHI EX8000

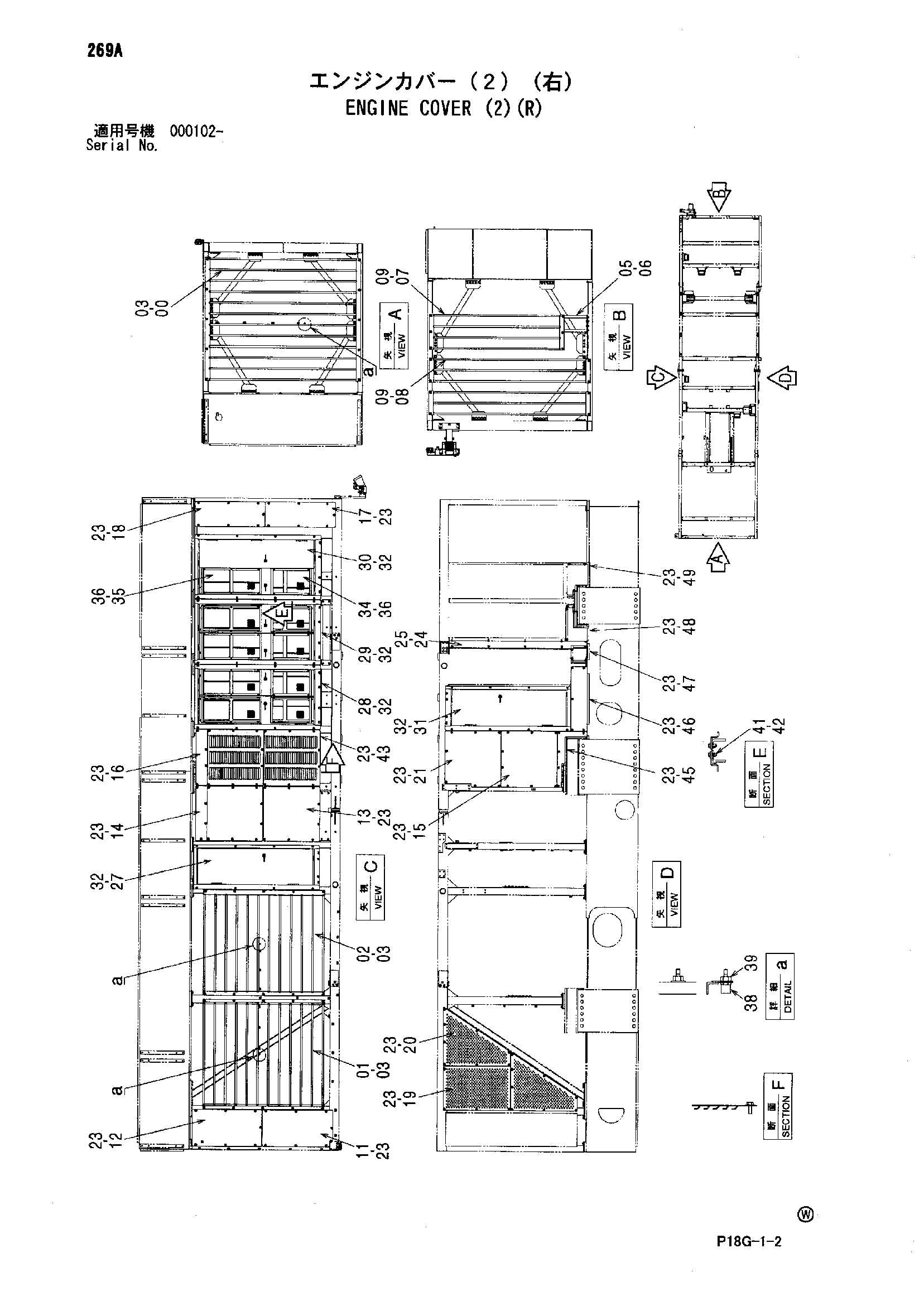

Заводская схема «Крышка двигателя (2)(правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096563 | Решётка | 1 |
| 01 | 8096565 | Решётка | 1 |
| 02 | 8096564 | Решётка | 1 |
| 03 | J281035 | Болт с шайбой | 30 |
| 03A | J901035 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 05 | 8096566 | Кронштейн | 1 |
| 06 | J271240 | Болт с шайбой | 4 |
| 06A | J901240 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 9762643 | Решётка | 1 |
| 08 | 9762641 | Решётка | 2 |
| 09 | J281030 | Болт с шайбой | 14 |
| 09A | J901030 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 11 | 8096571 | Крышка | 1 |
| 12 | 4621474 | Крышка | 1 |
| 13 | 8096572 | Крышка | 2 |
| 14 | 4621475 | Крышка | 1 |
| 15 | 8096573 | Крышка | 1 |
| 16 | 4621476 | Крышка | 1 |
| 17 | 8096574 | Крышка | 1 |
| 18 | 4621477 | Крышка | 1 |
| 19 | 8096575 | Крышка | 1 |
| 20 | 3101751 | Крышка | 2 |
| 21 | 8096576 | Крышка | 1 |
| 23 | J281030 | Болт с шайбой | 121 |
| 23A | J901030 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | 3101753 | Крышка | 1 |
| 25 | J281235 | Болт с шайбой | 10 |
| 25A | J901235 | Болт | 1 |
| 25B | 4249324 | Шайба | 1 |
| 27 | 9241194 | Дверь | 1 |
| 28 | 9250251 | Дверь | 1 |
| 29 | 9250252 | Дверь | 1 |
| 30 | 9241199 | Дверь | 1 |
| 31 | 9241195 | Дверь | 1 |
| 32 | J281035 | Болт с шайбой | 50 |
| 32A | J901035 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 34 | 8097155 | Сетка | 5 |
| 35 | 8097156 | Сетка | 5 |
| 36 | J260820 | Болт с шайбой | 50 |
| 36A | J900820 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 38 | 4250260 | Датчик | 3 |
| 39 | A501210 | Гайка | 3 |
| 41 | J222010 | Шайба | 4 |
| 42 | J950010 | Гайка | 4 |
| 43 | 8100683 | Крышка | 2 |
| 45 | 7048459 | Крышка | 1 |
| 46 | 8100684 | Крышка | 1 |
| 47 | 8100771 | Крышка | 1 |
| 48 | 8100772 | Крышка | 1 |
| 49 | 8100773 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
