Радиатор группа (левый) — HITACHI EX8000

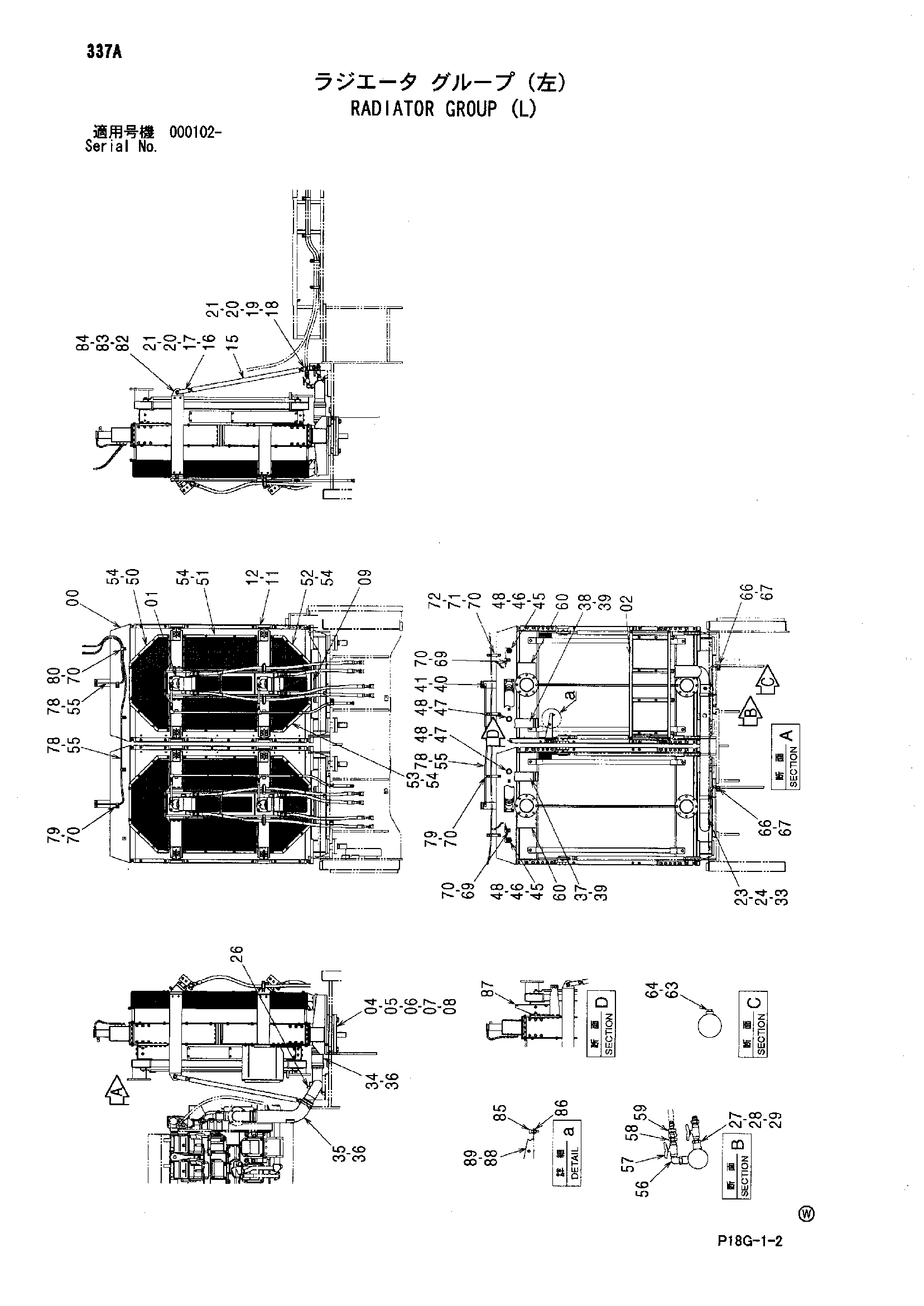

Заводская схема «Радиатор группа (левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	4187249	Пластина резиновый	8
05	4187250	Проставка	8
06	9725063	Фиксатор	4
07	J932713	Болт	8
08	4085857	Шайба	8
09	J271240	Болт с шайбой	12
09A	J901240	Болт	1
09B	J222012	Шайба	1
11	J901640	Болт	16
12	J222016	Шайба	16
15	8082506	Стойка	4
16	3035095	Концевой вилка	4
17	J951024	Гайка	4
18	3035096	Концевой вилка	4
19	J956024	Гайка L	4
20	4085833	Палец	8
21	A765036	Шплинт	8
23	7046190	Трубка	1
24	4427420	Хомут трубки	2
26	4093624	Пробка	1
26A	957366	Уплотнительное кольцо	1
27	4208243	Адаптер	1
27A	4506424	Уплотнительное кольцо	1
28	4203434	Шаровой клапан	1
29	4221278	Адаптер	1
33	J271025	Болт с шайбой	4
33A	J901025	Болт	1
33B	J222010	Шайба	1
34	4432934	Резиновый шланг	2
35	4612623	Резиновый шланг	1
36	4282486	Хомут шланга	12
37	3100761	Резиновый шланг	1
38	3100762	Резиновый шланг	1
39	4263765	Хомут шланга	8
40	94-0630	Угловой штуцер	2
41	4130659	Адаптер	2
45	4615801	Переходник	2
46	4614098	Выключатель уровень	2
47	4437265	Пробка	2
48	4433439	Уплотнительная шайба	4
50	7038690	Сетка	2
51	7038691	Сетка	4
52	7038692	Сетка	2
53	7038693	Сетка	2
54	J271025	Болт с шайбой	92
54A	J901025	Болт	1
54B	J222010	Шайба	1
55	4508575	Хомут шланга	4
56	4061078	Угловой штуцер	1
56A	4506424	Уплотнительное кольцо	1
57	4203434	Шаровой клапан	1
58	4221278	Адаптер	1
59	4356911	Адаптер	1
60	4449443	Панель	2
63	4620102	Уплотнительная шайба	1
64	4364696	Пробка	1
66	4190273	Зажим	2
67	J271025	Болт с шайбой	2
67A	J901025	Болт	1
67B	J222010	Шайба	1
69	4448037	Кронштейн	2
70	J271020	Болт с шайбой	15
70A	J901020	Болт	1
70B	J222010	Шайба	1
71	4190261	Зажим	4
72	9758035	Кронштейн	4
78	4466337	Водяной шланг	3
79	4190272	Зажим	6
80	4208479	Зажим	1
82	9761721	Кронштейн	4
83	J901680	Болт	8
84	J222016	Шайба	8
85	4250260	Датчик	1
86	A501210	Гайка	1
87	8097559	Кронштейн	1
88	9763021	Кронштейн	1
89	J271025	Болт с шайбой	2
89A	J901025	Болт	1
89B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
