Охлаждение система(деталь-1) — HITACHI EX8000

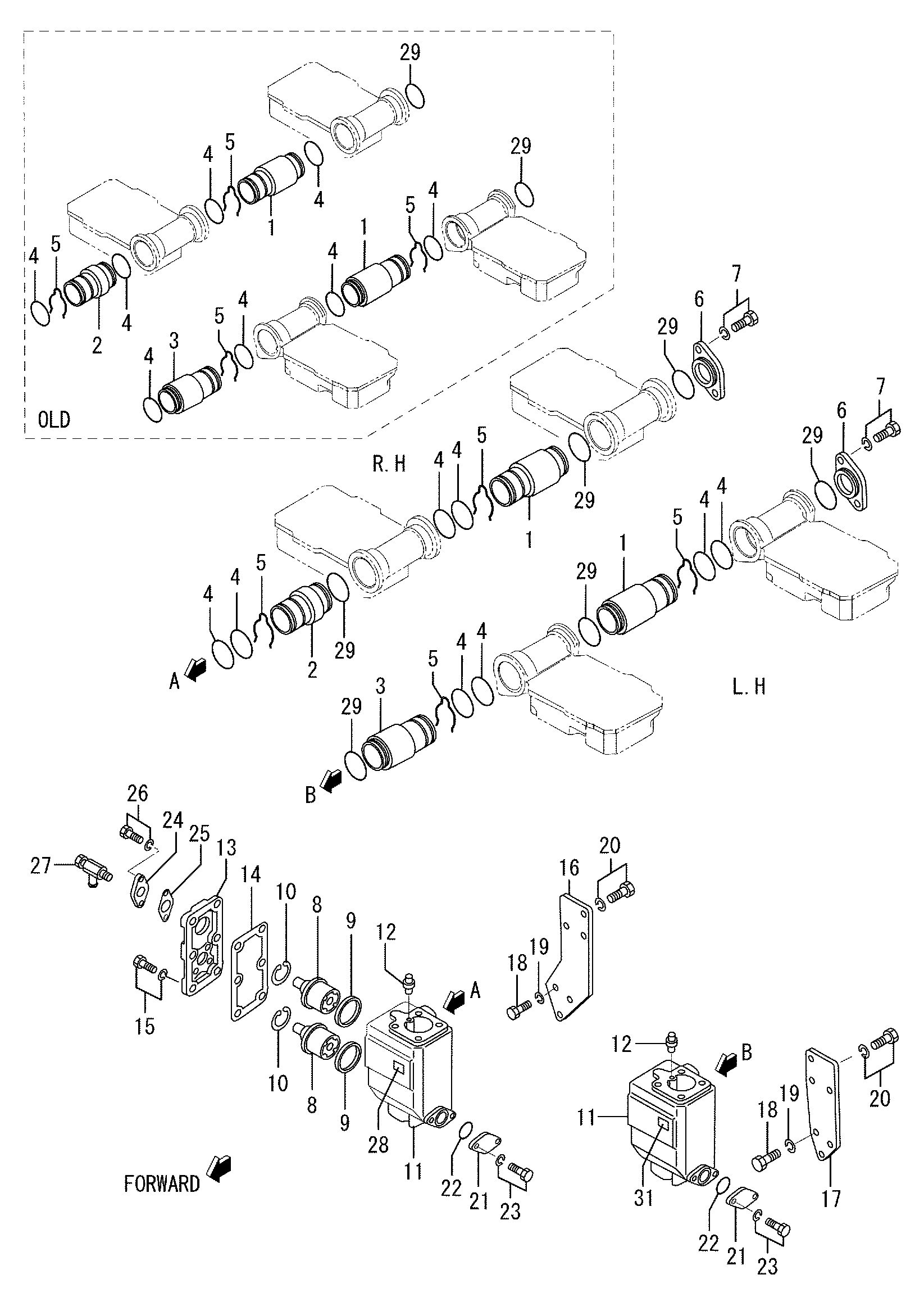

Заводская схема «Охлаждение система(деталь-1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3774601100 | Разъём | 14 |
| 1 | H3774601700 | Разъём | 14 |
| 2 | H3774601200 | Разъём, правый | 1 |
| 2 | H3774601800 | Разъём | 1 |
| 3 | H3774601300 | Разъём, левый | 1 |
| 3 | H3774601900 | Разъём | 1 |
| 4 | H0550531065 | Уплотнительное кольцо | 32 |
| 5 | H3754611300 | Кольцо, стопорный | 16 |
| 6 | H3754621200 | Крышка | 2 |
| 7 | HF180510025 | Болт, W/шайба | 4 |
| 8 | H3754621700 | Термостат | 4 |
| 9 | H3754601800 | Уплотнение, термостат | 4 |
| 10 | H3754600900 | Кольцо, стопорный | 4 |
| 11 | H3754623700 | Корпус, термостат | 2 |
| 12 | H3664600090 | Клапан в сборе, джиггле | 2 |
| 13 | H3754617100 | Крышка, термостат | 2 |
| 14 | H3754623300 | Манжета | 2 |
| 15 | HF180510030 | Болт, W/шайба | 12 |
| 16 | H3774613401 | Кронштейн, термостатический правый | 1 |
| 17 | H3774613501 | Кронштейн, термостатический левый | 1 |
| 18 | HF103516040 | Болт | 6 |
| 19 | HF251516000 | Пружинная шайба | 6 |
| 20 | HF180510035 | Болт, W/шайба | 8 |
| 21 | H3754603500 | Крышка | 2 |
| 22 | HF315306000 | Уплотнительное кольцо | 2 |
| 23 | HF180510030 | Болт, W/шайба | 4 |
| 24 | H3754604900 | Крышка | 2 |
| 25 | H3254646800 | Манжета | 2 |
| 26 | HF180512030 | Болт, W/шайба | 4 |
| 27 | H3254512901 | Кокк, водяной дренажный | 2 |
| 28 | H3754601600 | Табличка, предупреждение | 2 |
| 29 | H0550557060 | Уплотнительное кольцо | 2 |
| 29 | H0550557060 | Уплотнительное кольцо | 18 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
