Гидроцилиндр ковша (левый) — HITACHI EX8000

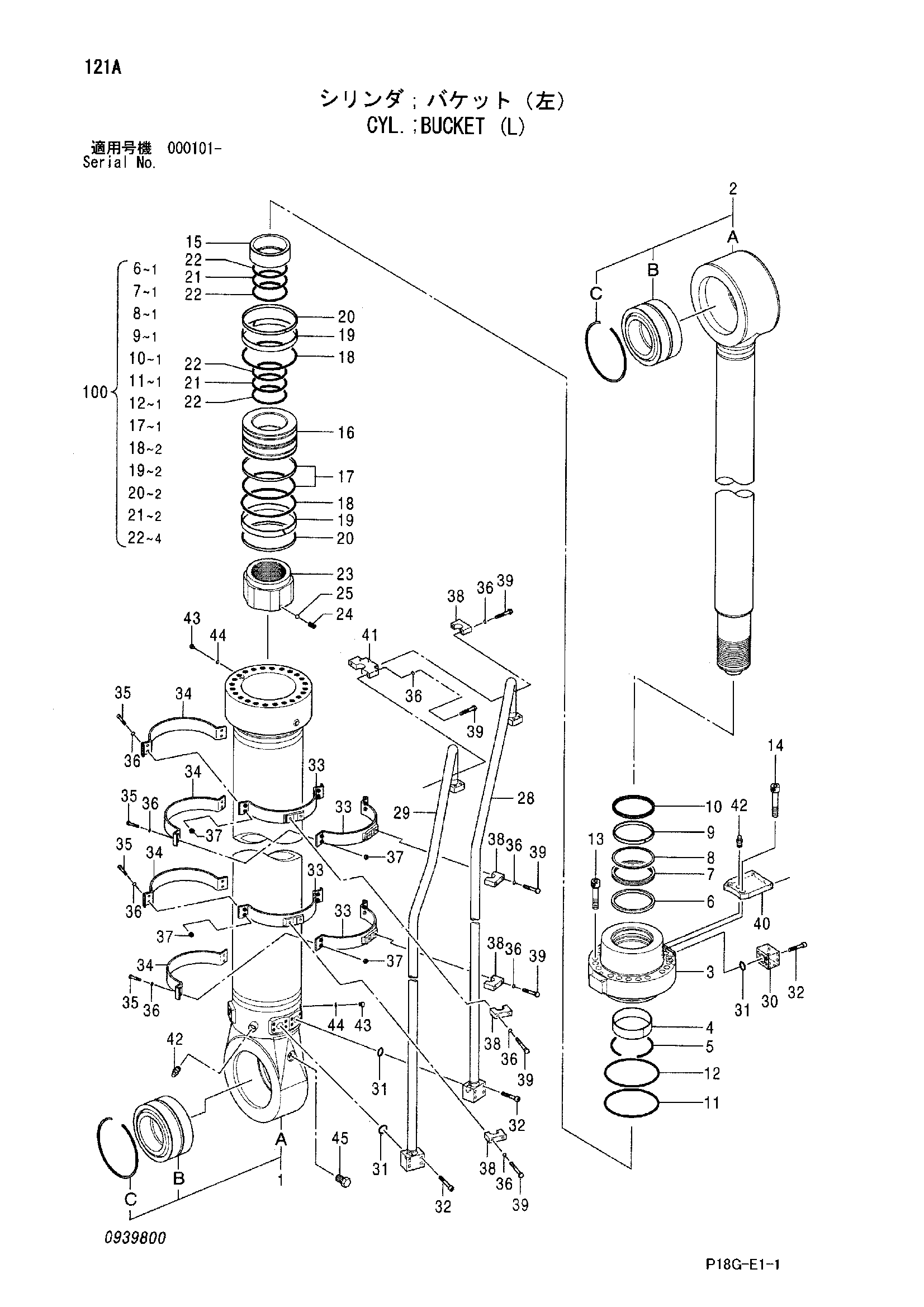

Заводская схема «Гидроцилиндр ковша (левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4629592 | Гидроцилиндр ковша | 1 | |
| 1 | 0939701 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0939702 | Труба гидроцилиндра | 1 |
| 1B | 0725501 | Подшипник. спх.рол. | 1 |
| 1C | 0725502 | Стопорное кольцо | 1 |
| 2 | 0939703 | Шток поршня в сборе | 1 |
| 2A | 0939704 | Шток поршня | 1 |
| 2B | 0725501 | Подшипник. спх.рол. | 1 |
| 2C | 0725502 | Стопорное кольцо | 1 |
| 3 | 0939705 | Головка гидроцилиндра | 1 |
| 4 | 0939507 | Втулка | 1 |
| 5 | 0939508 | Стопорное кольцо | 1 |
| 6 | 0939509 | Кольцо | 1 |
| 7 | 0939510 | U-образная манжета | 1 |
| 8 | 0939511 | Опорное кольцо | 1 |
| 9 | 0939512 | Направляющее кольцо | 1 |
| 10 | 0939513 | Грязесъёмное кольцо | 1 |
| 11 | 0939514 | Уплотнительное кольцо | 1 |
| 12 | 0939515 | Опорное кольцо | 1 |
| 13 | 0939516 | Болт с внутренним шестигранником | 18 |
| 14 | 0725515 | Болт с внутренним шестигранником | 2 |
| 15 | 0939706 | Амортизирующий подшипник | 1 |
| 16 | 0939518 | Поршень | 1 |
| 17 | 0939519 | Уплотнительное кольцо | 1 |
| 18 | 0939520 | Опорное кольцо | 2 |
| 19 | 0939521 | Направляющее кольцо | 2 |
| 20 | 0939522 | Направляющее кольцо | 2 |
| 21 | A811240 | Уплотнительное кольцо | 2 |
| 22 | 0411111 | Опорное кольцо | 4 |
| 23 | 0939523 | Гайка | 1 |
| 24 | 0725523 | Установочный винт | 1 |
| 25 | 0436405 | Стальной шарик | 1 |
| 28 | 0939801 | Трубка | 1 |
| 29 | 0939802 | Трубка | 1 |
| 30 | 0725526 | Соединение | 1 |
| 31 | 0317224 | Уплотнительное кольцо | 3 |
| 32 | 0317226 | Болт с внутренним шестигранником | 12 |
| 33 | 0939526 | Лента | 4 |
| 34 | 0939527 | Лента | 4 |
| 35 | 0415403 | Болт | 16 |
| 36 | 0259112 | Пружинная шайба | 26 |
| 37 | 0454815 | Гайка | 16 |
| 38 | 0317325 | Хомут трубки | 5 |
| 39 | 0415405 | Болт | 12 |
| 40 | 0939709 | Пластина | 1 |
| 41 | 0939710 | Хомут трубки | 1 |
| 42 | 0643016 | Воздушный клапан | 2 |
| 43 | 0242508 | Пробка | 2 |
| 44 | 0317413 | Уплотнительное кольцо | 2 |
| 45 | 0939711 | Болт | 1 |
| 100 | 4634772 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
