Механизм поворота (передний, правый) — HITACHI EX8000

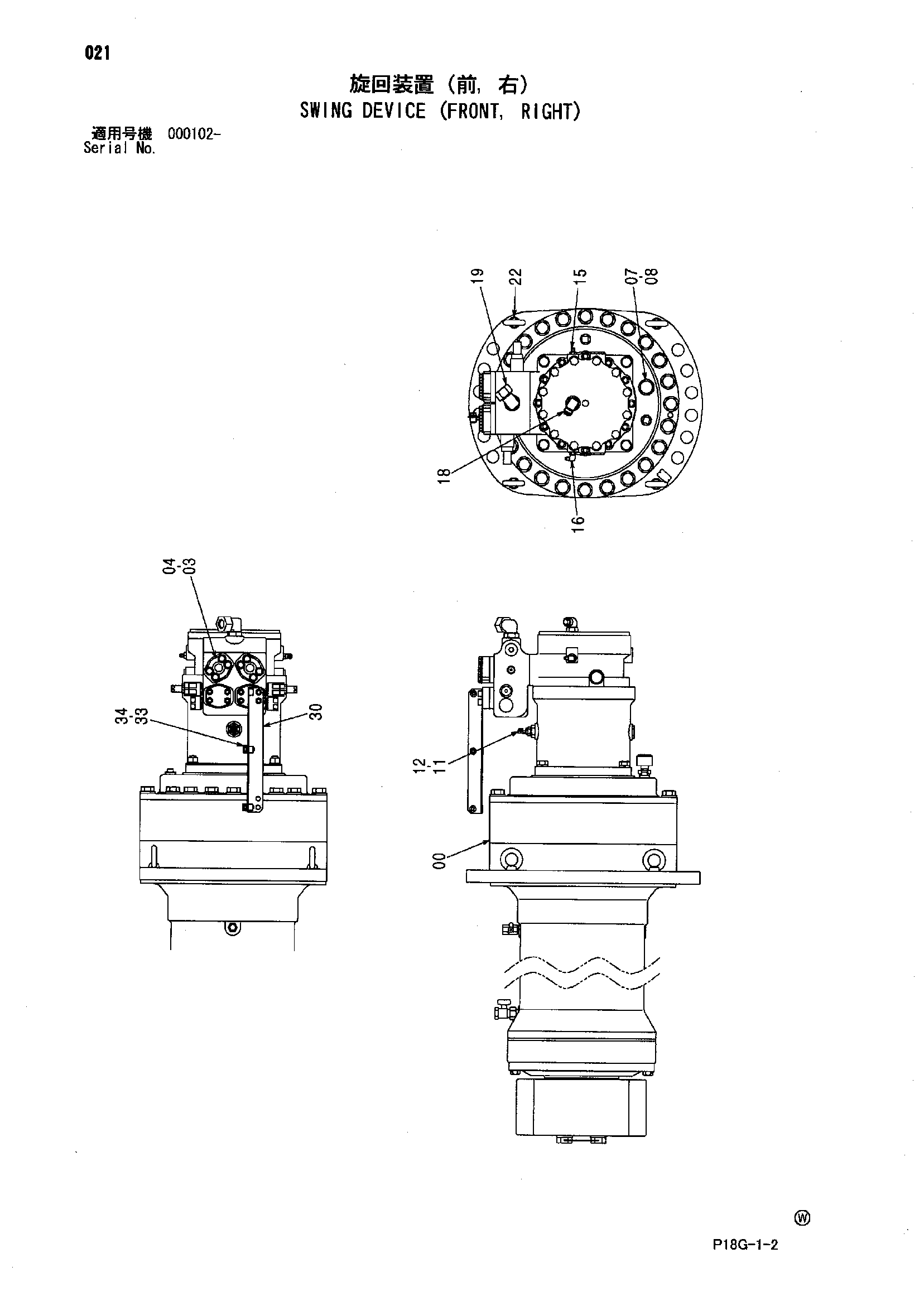

Заводская схема «Механизм поворота (передний, правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4085560 | Разъёмный фланец | 4 |
| 04 | J271250 | Болт с шайбой | 8 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 07 | 94-1610 | Переходник | 1 |
| 08 | 4162166 | Сапун | 1 |
| 11 | 4247927 | Переходник | 1 |
| 12 | 4436535 | Датчик давления | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852322 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852366 | Угловой штуцер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A853388 | Угловой штуцер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4027471 | Болт проушина | 4 |
| 30 | 8099285 | Кронштейн | 1 |
| 33 | 4190261 | Зажим | 2 |
| 34 | J271025 | Болт с шайбой | 2 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
