Крышка двигателя (правый)(1-3) — HITACHI EX8000

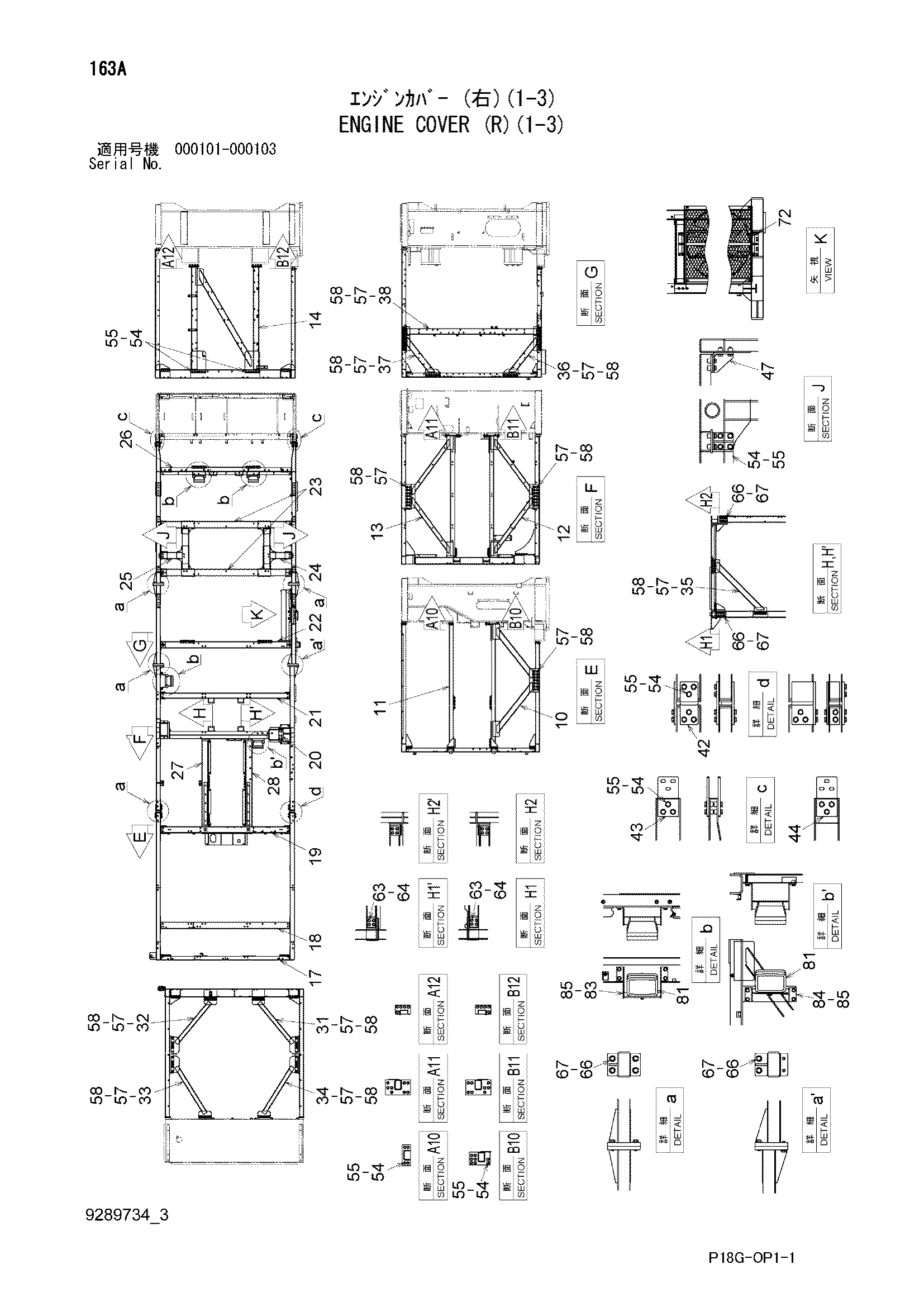

Заводская схема «Крышка двигателя (правый)(1-3)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 7046388 | Опора | 1 |
| 11 | 8096475 | Опора | 1 |
| 12 | 6022806 | Опора | 1 |
| 13 | 6022807 | Опора | 1 |
| 14 | 6026192 | Опора | 1 |
| 17 | 7053888 | Балка | 1 |
| 18 | 7053889 | Балка | 1 |
| 19 | 6025124 | Балка | 1 |
| 20 | 6022804 | Балка | 1 |
| 21 | 7046367 | Балка | 1 |
| 22 | 7054788 | Балка | 1 |
| 23 | 7054455 | Балка | 2 |
| 24 | 8112637 | Балка | 1 |
| 25 | 8112638 | Балка | 1 |
| 26 | 6026194 | Балка | 1 |
| 27 | 7046375 | Балка | 1 |
| 28 | 7046376 | Балка | 1 |
| 31 | 8096464 | Стойка | 1 |
| 32 | 8096465 | Стойка | 1 |
| 33 | 8096466 | Стойка | 1 |
| 34 | 8096467 | Стойка | 1 |
| 35 | 9762603 | Стойка | 2 |
| 36 | 8111776 | Стойка | 1 |
| 37 | 8111777 | Стойка | 1 |
| 38 | 7054313 | Балка | 1 |
| 42 | 4621206 | Пластина | 2 |
| 43 | 4683630 | Пластина | 2 |
| 44 | 4683631 | Пластина | 2 |
| 47 | 9769425 | Кронштейн | 2 |
| 54 | J931645 | Болт | 92 |
| 55 | J222016 | Шайба | 92 |
| 57 | J931645 | Болт | 132 |
| 58 | 4087197 | Шайба | 132 |
| 63 | J931655 | Болт | 16 |
| 64 | J222016 | Шайба | 16 |
| 66 | J931655 | Болт | 40 |
| 67 | 4087197 | Шайба | 40 |
| 72 | J281235 | Болт с шайбой | 6 |
| 72A | J901235 | Болт | 1 |
| 72B | 4249324 | Шайба | 1 |
| 81 | 4336570 | Фара | 4 |
| 81A | 4326801 | Ленс блок | 1 |
| 81B | 4326802 | Рама | 1 |
| 81C | 4285648 | Лампа | 1 |
| 81D | 4326803 | Прокладка | 1 |
| 81E | 4307026 | Шайба | 1 |
| 81F | 4307027 | Винт | 4 |
| 81G | A590114 | Плоская шайба | 1 |
| 81H | A590914 | Пружинная шайба | 1 |
| 81I | J952014 | Гайка | 1 |
| 83 | 8059828 | Кронштейн | 3 |
| 84 | 8074566 | Кронштейн | 1 |
| 85 | J271025 | Болт с шайбой | 16 |
| 85A | J901025 | Болт | 1 |
| 85B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
