Вентилятор гидромотор трубопроводы (радиатор)(правый) — HITACHI EX8000

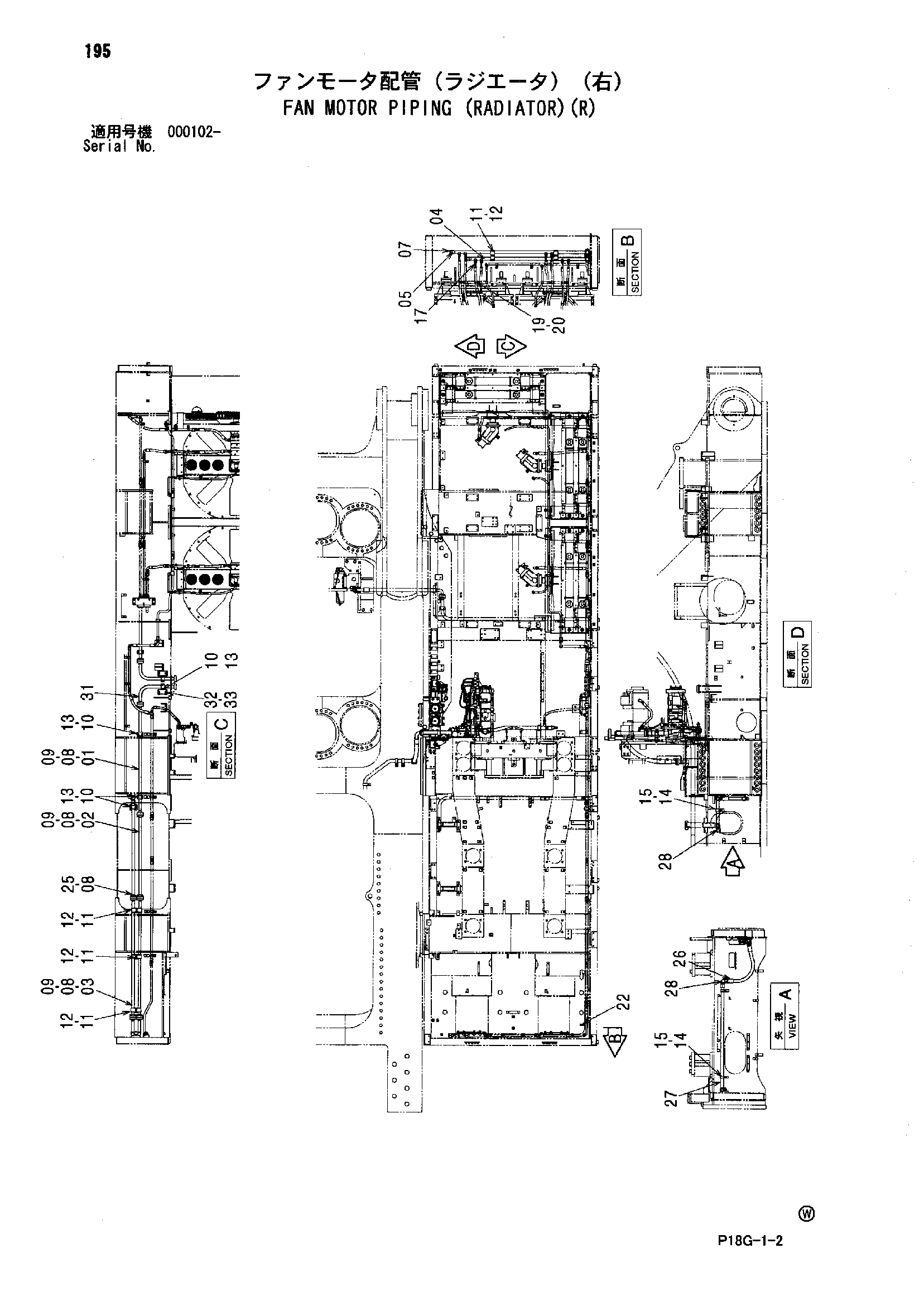

Заводская схема «Вентилятор гидромотор трубопроводы (радиатор)(правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9762192 | Трубка | 1 |
| 02 | 9762191 | Трубка | 1 |
| 03 | 9762120 | Трубка | 2 |
| 04 | 8095339 | Трубка | 1 |
| 05 | 8095340 | Трубка | 1 |
| 07 | A885000 | Пробка | 2 |
| 07A | 970860 | Уплотнительное кольцо | 1 |
| 08 | M341445 | Болт с внутренним шестигранником | 24 |
| 09 | 4292383 | Уплотнительное кольцо | 6 |
| 10 | 4268428 | Хомут трубки | 4 |
| 11 | 4130261 | Хомут трубки | 5 |
| 12 | J271280 | Болт с шайбой | 10 |
| 12A | J901280 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271275 | Болт с шайбой | 8 |
| 13A | J901275 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4053697 | Хомут трубки | 3 |
| 15 | J271270 | Болт с шайбой | 3 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | A852166 | Адаптер | 8 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4192035 | Зажим | 8 |
| 20 | J271025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4436271 | Датчик давления | 1 |
| 22A | 4365826 | Уплотнительное кольцо | 1 |
| 25 | 9762138 | Трубка | 1 |
| 26 | 4624245 | Шланг | 1 |
| 27 | 9761810 | Трубка | 1 |
| 28 | A853300 | Угловой штуцер | 3 |
| 28A | 970860 | Уплотнительное кольцо | 1 |
| 31 | 9764748 | Трубка | 1 |
| 32 | 9764747 | Кронштейн | 1 |
| 33 | J281235 | Болт с шайбой | 2 |
| 33A | J901235 | Болт | 1 |
| 33B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
