Ступень (крышка двигателя)(левый) — HITACHI EX8000

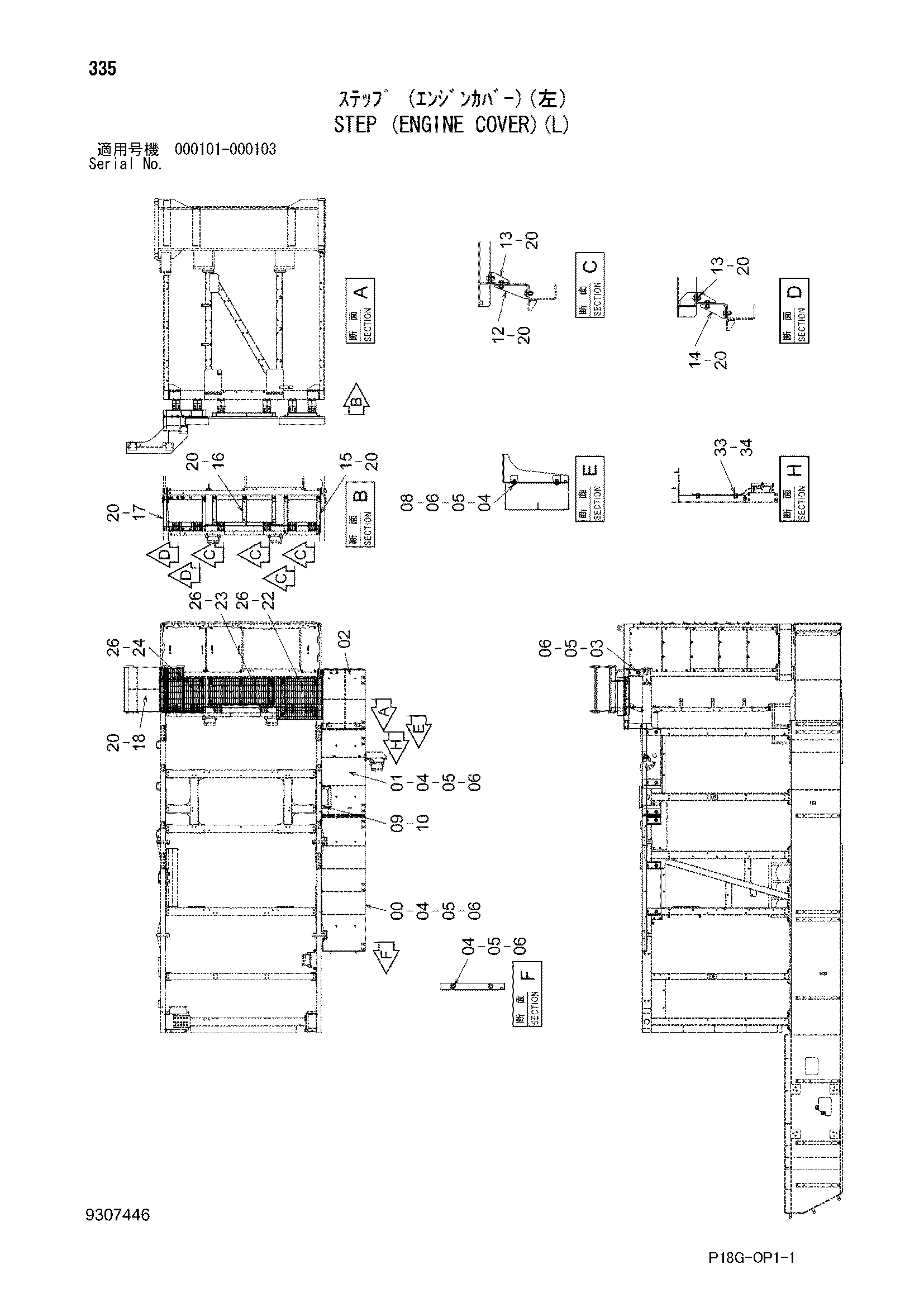

Заводская схема «Ступень (крышка двигателя)(левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026132 | Ступень | 1 |
| 01 | 6026259 | Ступень | 1 |
| 02 | 7054707 | Ступень | 1 |
| 03 | J931645 | Болт | 2 |
| 04 | J931650 | Болт | 16 |
| 05 | J222016 | Шайба | 20 |
| 06 | J217085 | Шайба | 20 |
| 08 | J950016 | Гайка | 2 |
| 09 | 4670723 | Крышка | 1 |
| 10 | J271025 | Болт с шайбой | 4 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 8113016 | Кронштейн | 4 |
| 13 | 9769310 | Кронштейн | 6 |
| 14 | 8119402 | Кронштейн | 2 |
| 15 | 7054740 | Кронштейн | 1 |
| 16 | 7054741 | Кронштейн | 1 |
| 17 | 7057586 | Кронштейн | 1 |
| 18 | 6027634 | Ступень | 1 |
| 20 | J281235 | Болт с шайбой | 51 |
| 20A | J901235 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 22 | 8113107 | Ступень | 1 |
| 23 | 8113105 | Ступень | 1 |
| 24 | 8113130 | Ступень | 1 |
| 26 | J281035 | Болт с шайбой | 14 |
| 26A | J901035 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 33 | 4190261 | Зажим | 2 |
| 34 | J271025 | Болт с шайбой | 2 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
