Рычаг управления — HITACHI EX8000

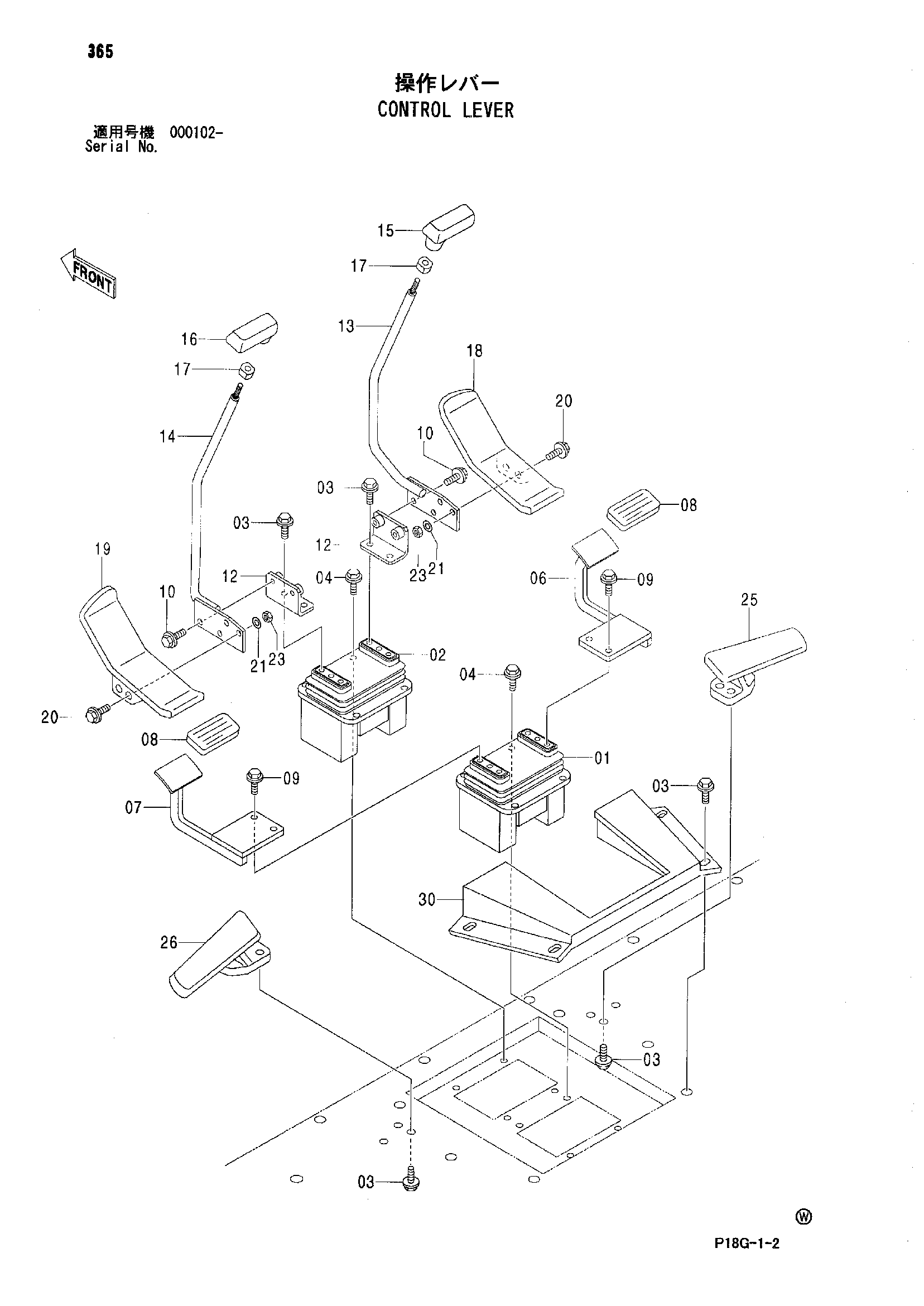

Заводская схема «Рычаг управления» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4638502 | Контроллер | 1 |
| 02 | 4621572 | Контроллер | 1 |
| 03 | J271030 | Болт с шайбой | 14 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271035 | Болт с шайбой | 8 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 8096046 | Педаль | 1 |
| 07 | 8096047 | Педаль | 1 |
| 08 | 972898 | Крышка | 2 |
| 09 | J271025 | Болт с шайбой | 4 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271020 | Болт с шайбой | 4 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 8096658 | Кронштейн | 2 |
| 13 | 8096051 | Рычаг | 1 |
| 14 | 8096054 | Рычаг | 1 |
| 15 | 2043585 | Рукоятка | 1 |
| 16 | 2043584 | Рукоятка | 1 |
| 17 | 4424185 | Гайка | 2 |
| 18 | 3079714 | Педаль | 1 |
| 19 | 3079715 | Педаль | 1 |
| 20 | J271040 | Болт с шайбой | 4 |
| 20A | J901040 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J222010 | Шайба | 4 |
| 23 | J950010 | Гайка | 4 |
| 25 | 1015478 | Подставка для ног | 1 |
| 26 | 1015477 | Подставка для ног | 1 |
| 30 | 8097362 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
