Лубрикатор блок — HITACHI EX8000

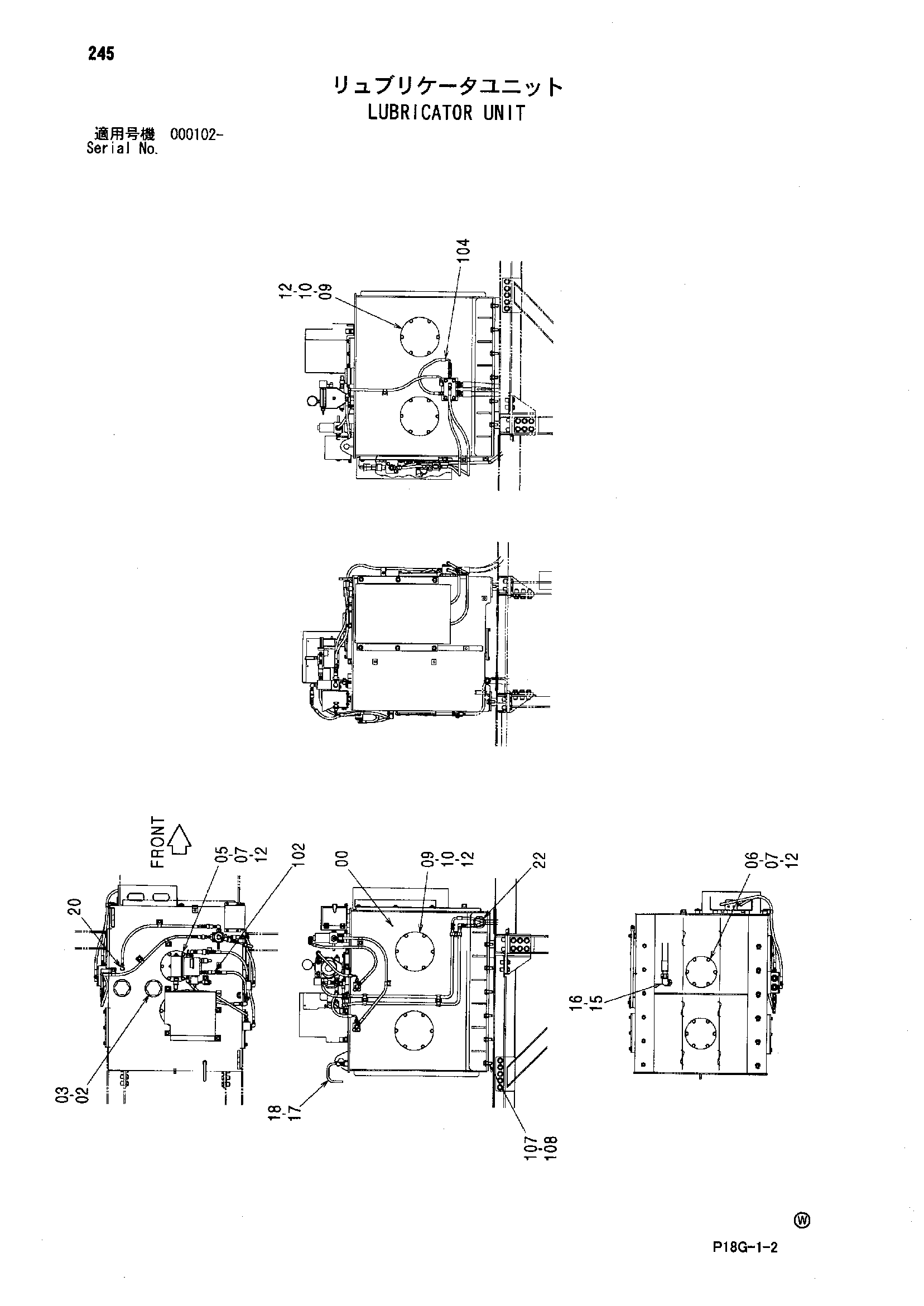

Заводская схема «Лубрикатор блок» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009478 | Бак | 1 |
| 02 | 3081766 | Колпачок | 2 |
| 03 | 4031285 | Манжета резиновый | 2 |
| 05 | 4414576 | Крышка | 2 |
| 06 | 4346695 | Крышка | 2 |
| 07 | A810165 | Уплотнительное кольцо | 4 |
| 09 | 4415961 | Крышка | 4 |
| 10 | A810220 | Уплотнительное кольцо | 4 |
| 12 | J271030 | Болт с шайбой | 48 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 15 | A853388 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 1 |
| 17 | 9751671 | Трубка | 1 |
| 18 | A852132 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852332 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4255530 | Резиновая втулка | 1 |
| 107 | 4087197 | Шайба | 12 |
| 108 | J921645 | Болт | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
