Картер привода ГРМ — HITACHI EX8000

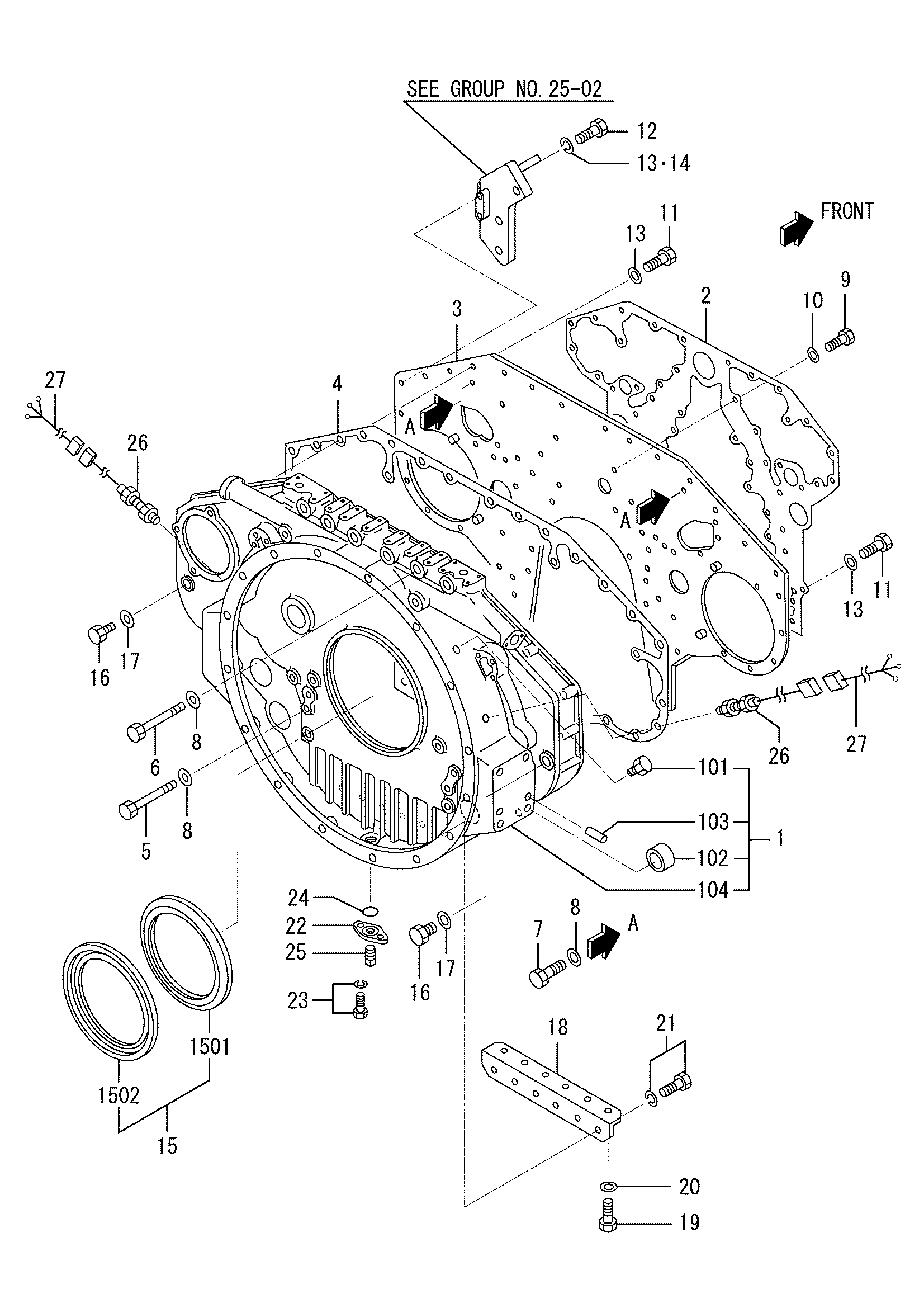

Заводская схема «Картер привода ГРМ» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3771125020	Корпус в сборе, тиминг	1
1-01	H3741102300	Пробка	1
1-02	H0560505030	Втулка	1
1-03	HF284618000	Палец, довел	4
2	H3771101100	Манжета, задний	1
3	H3781107500	Пластина, задний	1
4	H3771101200	Манжета, задний	1
5	H0597816155	Болт	10
6	H0597816115	Болт	6
7	HF103516035	Болт	2
8	H3120171800	Шайба	18
9	HF103512030	Болт	34
10	H3752507901	Шайба	34
11	HF103512030	Болт	8
12	HF103512065	Болт	2
13	H3752507901	Шайба	10
13	H3752507901	Шайба	8
14	H5534000600	Шайба	2
15	H3771104000	Уплотнение в сборе, масляный RE	1
15-01	H3741104200	Слингер	1
15-02	H3771104300	Уплотнение, масляный	1
16	HF500020000	Пробка, дренажный	2
17	H0594602001	Шайба, сеалинг	2
18	H3771102100	Стойка	1
19	HF103516040	Болт	6
20	H3120171800	Шайба	6
21	HF180512030	Болт, W/шайба	6
22	H3771122200	Фланец	1
23	HF180512040	Болт, W/шайба	2
24	H0550710480	Уплотнительное кольцо	1
25	HF500633000	Пробка, таперед	1
26	H0441044200	Пикк-уп, магнетик	2
26	H0441045900	Пикк-уп, магнетик	2
27	H0441043500	Трос, пикк-уп	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
