Миссион радиатор трубопроводы (правый) — HITACHI EX8000

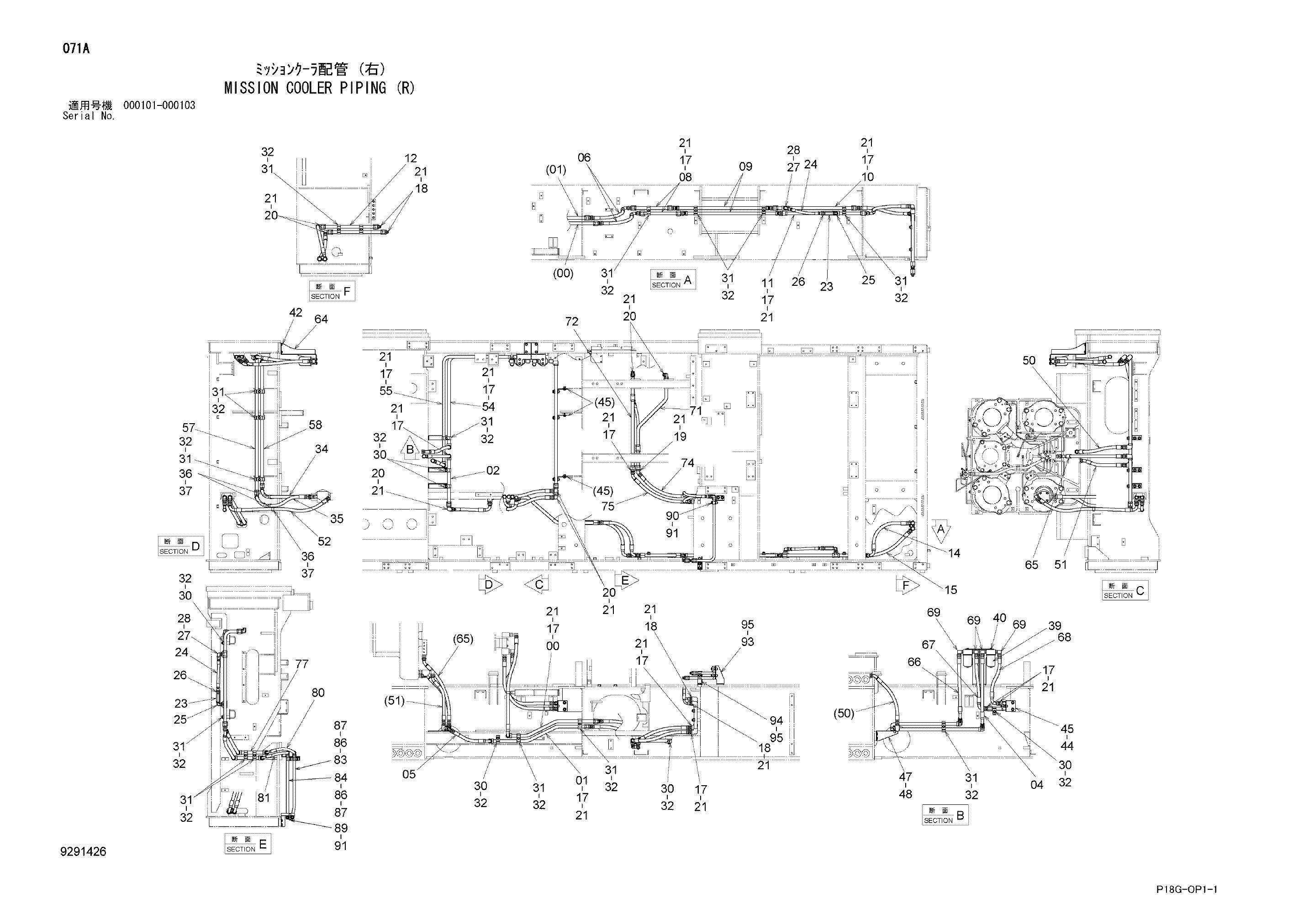

Заводская схема «Миссион радиатор трубопроводы (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769485 | Трубка | 1 |
| 01 | 9769616 | Трубка | 1 |
| 02 | 9767456 | Трубка | 1 |
| 04 | 4679618 | Шланг | 1 |
| 05 | 4621094 | Шланг | 1 |
| 06 | 4685081 | Шланг | 2 |
| 08 | 9769607 | Трубка | 2 |
| 09 | 9769606 | Трубка | 2 |
| 10 | 9769603 | Трубка | 1 |
| 11 | 9769604 | Трубка | 1 |
| 12 | 9769605 | Трубка | 2 |
| 14 | 4639146 | Шланг | 1 |
| 15 | 4485138 | Шланг | 1 |
| 17 | 4042034 | Адаптер | 22 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4456400 | Адаптер | 4 |
| 19 | 4147627 | Угловой штуцер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4102104 | Угловой штуцер | 7 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4366528 | Уплотнительное кольцо | 34 |
| 23 | 4414162 | Обратный клапан | 2 |
| 24 | 4620770 | Шланг | 2 |
| 25 | 4633237 | Угловой штуцер | 2 |
| 25A | 4153103 | Уплотнительное кольцо | 1 |
| 26 | 4154654 | Адаптер | 2 |
| 27 | 4662047 | Угловой штуцер | 2 |
| 28 | 4297381 | Уплотнительное кольцо | 2 |
| 30 | 4190127 | Хомут трубки | 6 |
| 31 | 4189860 | Хомут трубки | 16 |
| 32 | J271270 | Болт с шайбой | 22 |
| 32A | J901270 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 34 | 4635810 | Шланг | 1 |
| 35 | 4635815 | Шланг | 1 |
| 36 | 4190264 | Зажим | 3 |
| 37 | J271025 | Болт с шайбой | 2 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4348786 | Масляный фильтр | 2 |
| 39A | 4252563 | Фильтрующий элемент | 1 |
| 40 | J271020 | Болт с шайбой | 4 |
| 40A | J901020 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | J271230 | Болт с шайбой | 4 |
| 42A | J901230 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 44 | J281230 | Болт с шайбой | 6 |
| 44A | J901230 | Болт | 1 |
| 44B | 4249324 | Шайба | 1 |
| 45 | 9762559 | Кронштейн | 3 |
| 47 | 9762568 | Кронштейн | 3 |
| 48 | J281225 | Болт с шайбой | 6 |
| 48A | J901225 | Болт | 1 |
| 48B | 4249324 | Шайба | 1 |
| 50 | 4639215 | Шланг | 1 |
| 51 | 4639214 | Шланг | 1 |
| 52 | 4685082 | Шланг | 1 |
| 54 | 9764622 | Трубка | 1 |
| 55 | 9764623 | Трубка | 1 |
| 57 | 9764629 | Трубка | 1 |
| 58 | 9764628 | Трубка | 1 |
| 64 | 8101208 | Кронштейн | 1 |
| 65 | 4639183 | Шланг | 1 |
| 66 | 4621089 | Шланг | 1 |
| 67 | 4639193 | Шланг | 1 |
| 68 | 4639194 | Шланг | 1 |
| 69 | 4304187 | Соединение шланг | 4 |
| 71 | 9769601 | Трубка | 1 |
| 72 | 9769622 | Трубка | 1 |
| 74 | 4485138 | Шланг | 1 |
| 75 | 4679618 | Шланг | 1 |
| 77 | 9769623 | Трубка | 2 |
| 80 | 4685083 | Шланг | 1 |
| 81 | 4684875 | Шланг | 1 |
| 83 | 9769625 | Трубка | 1 |
| 84 | 9769626 | Трубка | 1 |
| 86 | A852166 | Адаптер | 4 |
| 86A | 4506424 | Уплотнительное кольцо | 1 |
| 87 | 4297381 | Уплотнительное кольцо | 4 |
| 89 | 4189859 | Хомут трубки | 1 |
| 90 | 4190126 | Хомут трубки | 2 |
| 91 | J271270 | Болт с шайбой | 3 |
| 91A | J901270 | Болт | 1 |
| 91B | J222012 | Шайба | 1 |
| 93 | 8113834 | Кронштейн | 1 |
| 94 | 8113836 | Кронштейн | 1 |
| 95 | J281230 | Болт с шайбой | 4 |
| 95A | J901230 | Болт | 1 |
| 95B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
