Поворот трубопроводы (1-2) — HITACHI EX8000

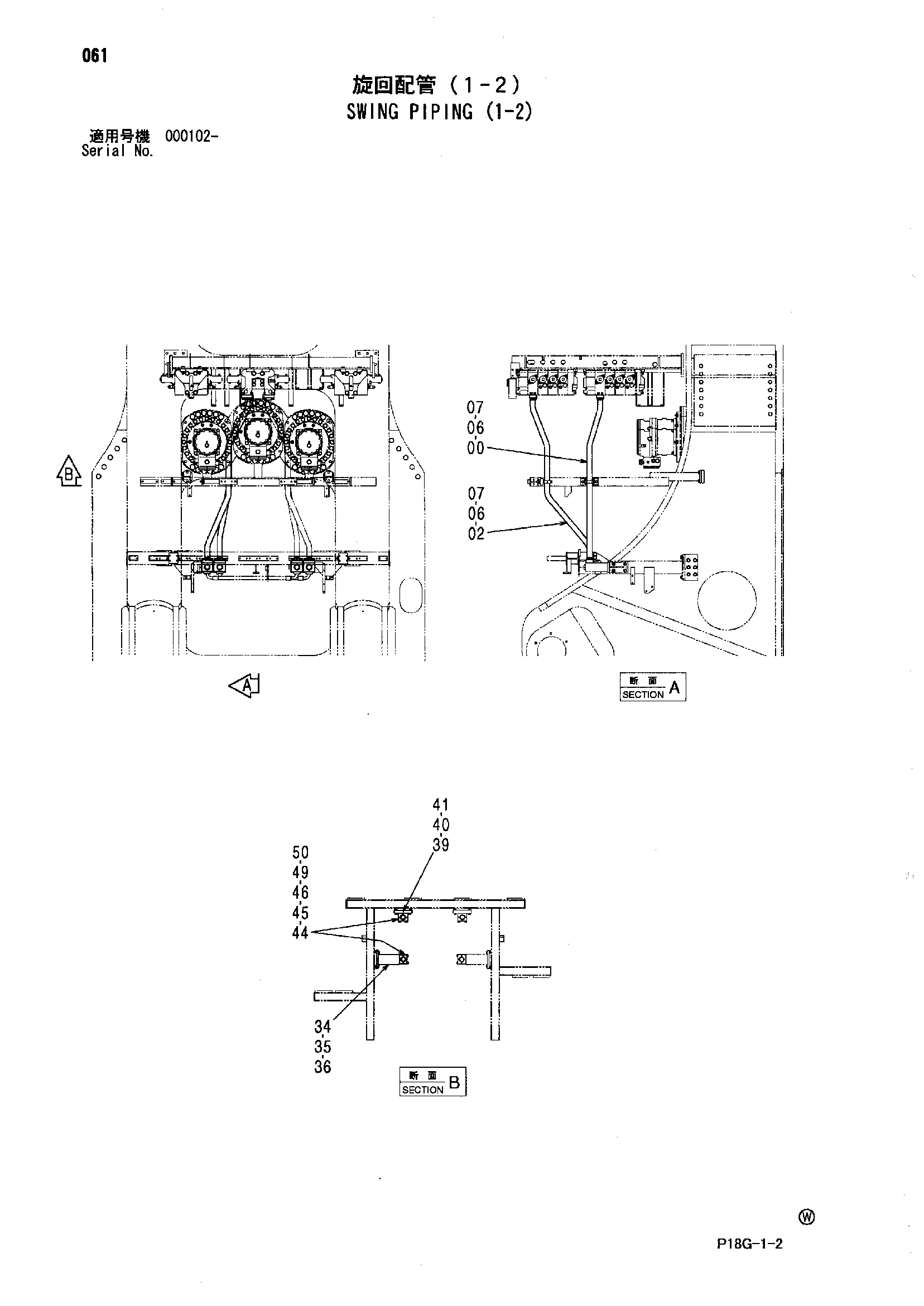

Заводская схема «Поворот трубопроводы (1-2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094689 | Трубка | 1 |
| 02 | 7045275 | Трубка | 1 |
| 06 | M342065 | Болт с внутренним шестигранником | 16 |
| 07 | 4292385 | Уплотнительное кольцо | 4 |
| 34 | 9761892 | Кронштейн | 1 |
| 35 | J921445 | Болт | 2 |
| 36 | J222014 | Шайба | 2 |
| 39 | 4617177 | Пластина | 1 |
| 40 | J921460 | Болт | 2 |
| 41 | J222014 | Шайба | 2 |
| 44 | 4357265 | Хомут трубки | 4 |
| 45 | J921402 | Болт | 4 |
| 46 | J222014 | Шайба | 4 |
| 49 | 4399117 | Регулировочная шайба 1.6mm | 4 |
| 50 | 4399119 | Регулировочная шайба 2.3mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
