Электрооборудование (левый)(1-2) — HITACHI EX8000

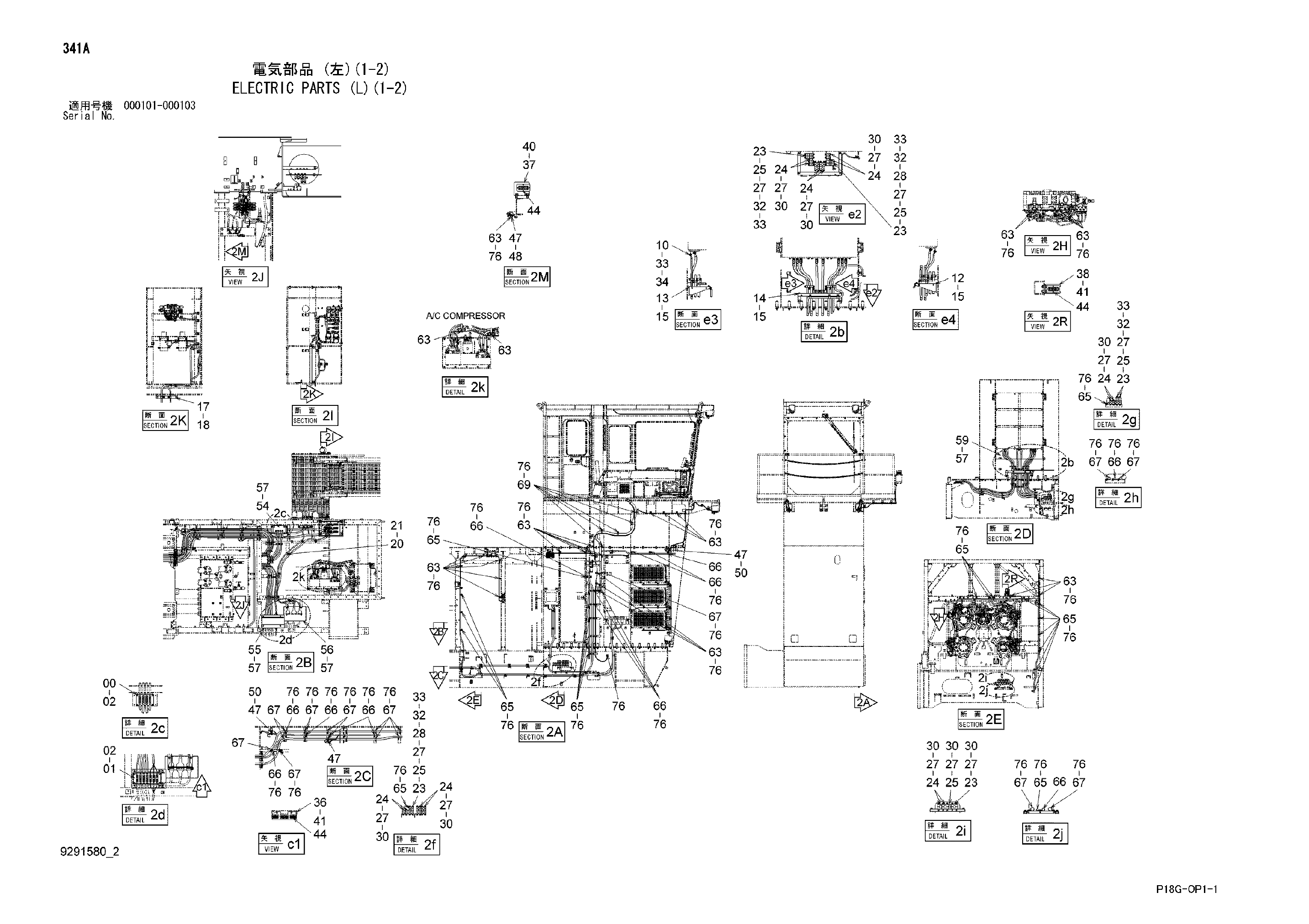

Заводская схема «Электрооборудование (левый)(1-2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4626044 | Разъём плата | 1 |
| 01 | 4685250 | Разъём плата | 1 |
| 02 | J271040 | Болт с шайбой | 8 |
| 02A | J901040 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 10 | J271025 | Болт с шайбой | 1 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 9764912 | Кронштейн | 1 |
| 13 | 9767744 | Кронштейн | 1 |
| 14 | 9764913 | Кронштейн | 1 |
| 15 | J271030 | Болт с шайбой | 6 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 9764914 | Кронштейн | 1 |
| 18 | J271030 | Болт с шайбой | 2 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 9764084 | Кронштейн | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4454818 | Хомут | 9 |
| 24 | 4454814 | Хомут | 20 |
| 25 | 4454817 | Хомут | 9 |
| 27 | 4454820 | Кронштейн | 32 |
| 28 | 9763899 | Кронштейн | 10 |
| 30 | J271075 | Болт с шайбой | 40 |
| 30A | J901075 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | J901006 | Болт | 44 |
| 33 | J222010 | Шайба | 44 |
| 34 | J950010 | Гайка | 1 |
| 36 | 8113855 | Кронштейн | 1 |
| 37 | 4624016 | Кронштейн | 1 |
| 38 | 4685296 | Кронштейн | 1 |
| 40 | J271025 | Болт с шайбой | 2 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | J271030 | Болт с шайбой | 4 |
| 41A | J901030 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 44 | J460316 | Винт с шайбой | 20 |
| 47 | 4448037 | Кронштейн | 3 |
| 48 | 4257159 | Кронштейн | 1 |
| 50 | J271025 | Болт с шайбой | 2 |
| 50A | J901025 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 54 | 8102015 | Крышка | 1 |
| 55 | 7047818 | Крышка | 1 |
| 56 | 2052182 | Крышка | 1 |
| 57 | J271030 | Болт с шайбой | 12 |
| 57A | J901030 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 59 | 3103636 | Крышка | 1 |
| 63 | 4190261 | Зажим | 12 |
| 65 | 4190274 | Зажим | 10 |
| 66 | 4192035 | Зажим | 10 |
| 67 | 4190264 | Зажим | 5 |
| 69 | 4190265 | Зажим | 5 |
| 76 | J271025 | Болт с шайбой | 55 |
| 76A | J901025 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
