Вентилятор гидромотор трубопроводы (радиатор)(левый) — HITACHI EX8000

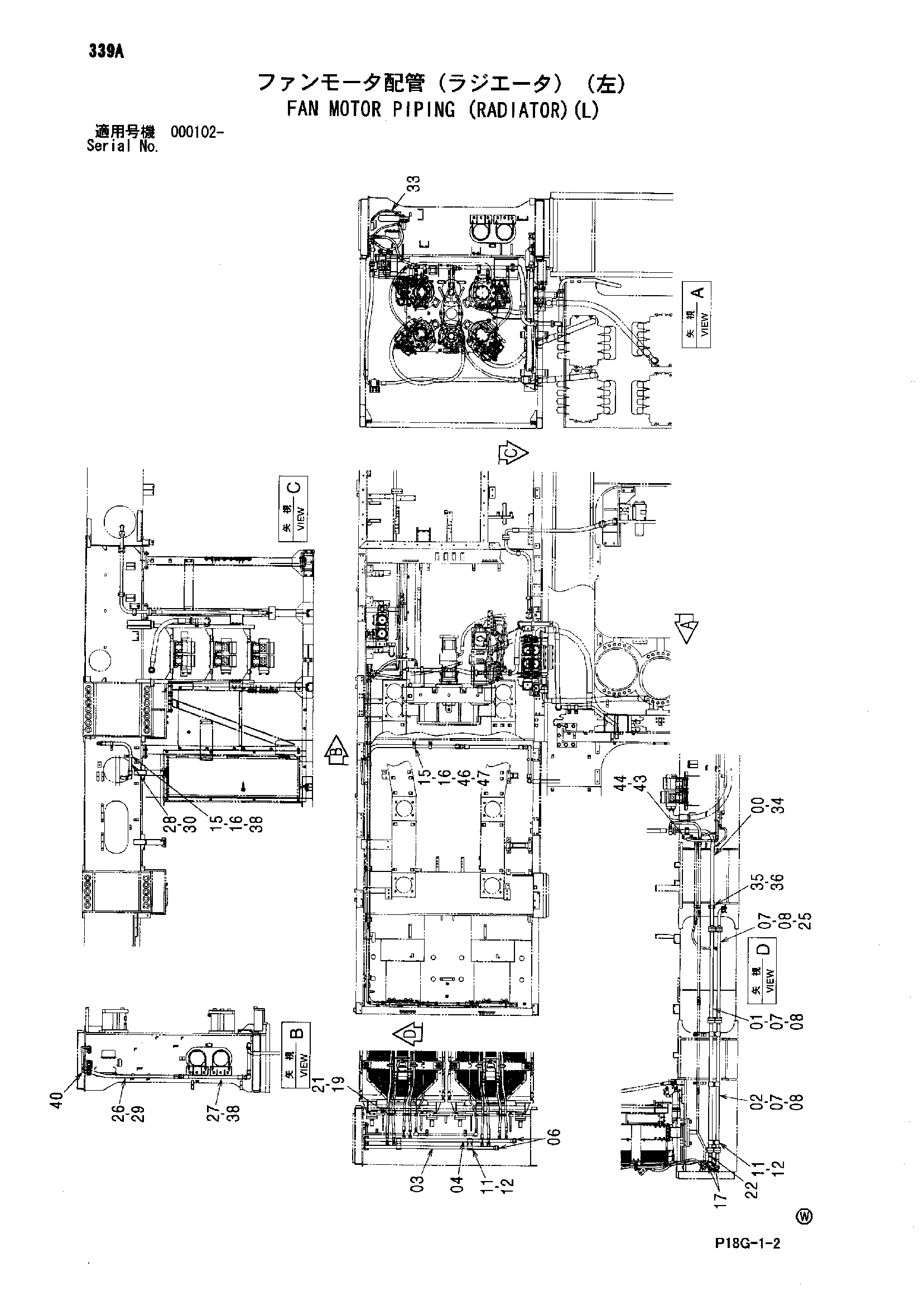

Заводская схема «Вентилятор гидромотор трубопроводы (радиатор)(левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9760797 | Трубка | 1 |
| 01 | 9762191 | Трубка | 1 |
| 02 | 9762120 | Трубка | 2 |
| 03 | 8095343 | Трубка | 1 |
| 04 | 8095342 | Трубка | 1 |
| 06 | A885000 | Пробка | 2 |
| 06A | 970860 | Уплотнительное кольцо | 1 |
| 07 | M341445 | Болт с внутренним шестигранником | 24 |
| 08 | 4292383 | Уплотнительное кольцо | 6 |
| 11 | 4130261 | Хомут трубки | 5 |
| 12 | J271280 | Болт с шайбой | 10 |
| 12A | J901280 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 15 | J271270 | Болт с шайбой | 4 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4053698 | Хомут трубки | 4 |
| 17 | A852166 | Адаптер | 8 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4192035 | Зажим | 8 |
| 21 | J271030 | Болт с шайбой | 4 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4436271 | Датчик давления | 1 |
| 22A | 4365826 | Уплотнительное кольцо | 1 |
| 25 | 9763043 | Трубка | 1 |
| 26 | 8097588 | Трубка | 1 |
| 27 | 4407939 | Шланг | 1 |
| 28 | 9763041 | Трубка | 1 |
| 29 | A853100 | Адаптер | 1 |
| 29A | 970860 | Уплотнительное кольцо | 1 |
| 30 | A853300 | Угловой штуцер | 2 |
| 30A | 970860 | Уплотнительное кольцо | 1 |
| 33 | 4619472 | Шланг | 1 |
| 34 | A852233 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4268428 | Хомут трубки | 2 |
| 36 | J271275 | Болт с шайбой | 4 |
| 36A | J901275 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 38 | 4187329 | Уплотнительное кольцо | 3 |
| 40 | A852366 | Угловой штуцер | 1 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 9764747 | Кронштейн | 1 |
| 44 | J281235 | Болт с шайбой | 2 |
| 44A | J901235 | Болт | 1 |
| 44B | 4249324 | Шайба | 1 |
| 46 | 4249324 | Шайба | 2 |
| 47 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
