Гидроцилиндр. разгрузка — HITACHI EX8000

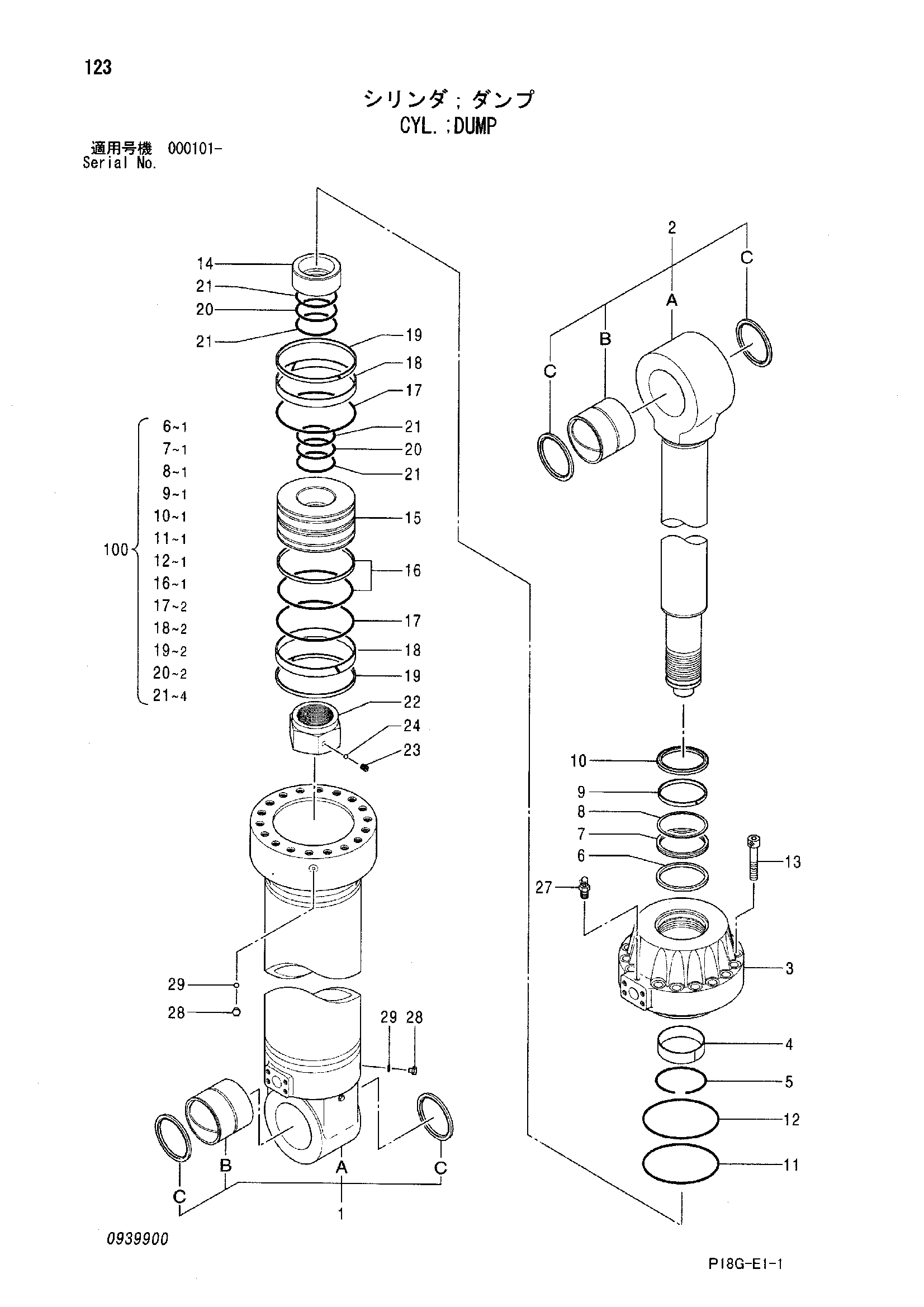

Заводская схема «Гидроцилиндр. разгрузка» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4629594 | Гидроцилиндр. разгрузка | 1 | |
| 1 | 0939901 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0939902 | Труба гидроцилиндра | 1 |
| 1B | 0939903 | Втулка пальца | 1 |
| 1C | 4392354 | Пылезащитное уплотнение | 2 |
| 2 | 0939904 | Шток поршня в сборе | 1 |
| 2A | 0939905 | Шток поршня | 1 |
| 2B | 0939903 | Втулка пальца | 1 |
| 2C | 4392354 | Пылезащитное уплотнение | 2 |
| 3 | 0939906 | Головка гидроцилиндра | 1 |
| 4 | 0400306 | Втулка | 1 |
| 5 | 0421702 | Стопорное кольцо | 1 |
| 6 | 0939907 | Кольцо | 1 |
| 7 | 0336406 | U-образная манжета | 1 |
| 8 | 0336407 | Опорное кольцо | 1 |
| 9 | 0400307 | Направляющее кольцо | 1 |
| 10 | 0809104 | Грязесъёмное кольцо | 1 |
| 11 | 0717102 | Уплотнительное кольцо | 1 |
| 12 | 0717103 | Опорное кольцо | 1 |
| 13 | 0317311 | Болт с внутренним шестигранником | 17 |
| 14 | 0939908 | Амортизирующий подшипник | 1 |
| 15 | 0939909 | Поршень | 1 |
| 16 | 0705712 | Уплотнительное кольцо | 1 |
| 17 | 0939910 | Опорное кольцо | 2 |
| 18 | 0705713 | Направляющее кольцо | 2 |
| 19 | 0705714 | Направляющее кольцо | 2 |
| 20 | 0339710 | Уплотнительное кольцо | 2 |
| 21 | 0339711 | Опорное кольцо | 4 |
| 22 | 0939911 | Гайка | 1 |
| 23 | 0400215 | Установочный винт | 1 |
| 24 | 0400216 | Стальной шарик | 1 |
| 27 | 0643016 | Воздушный клапан | 1 |
| 28 | 0242508 | Пробка | 2 |
| 29 | 0317413 | Уплотнительное кольцо | 2 |
| 100 | 4634773 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
