Радиатор — HITACHI EX8000

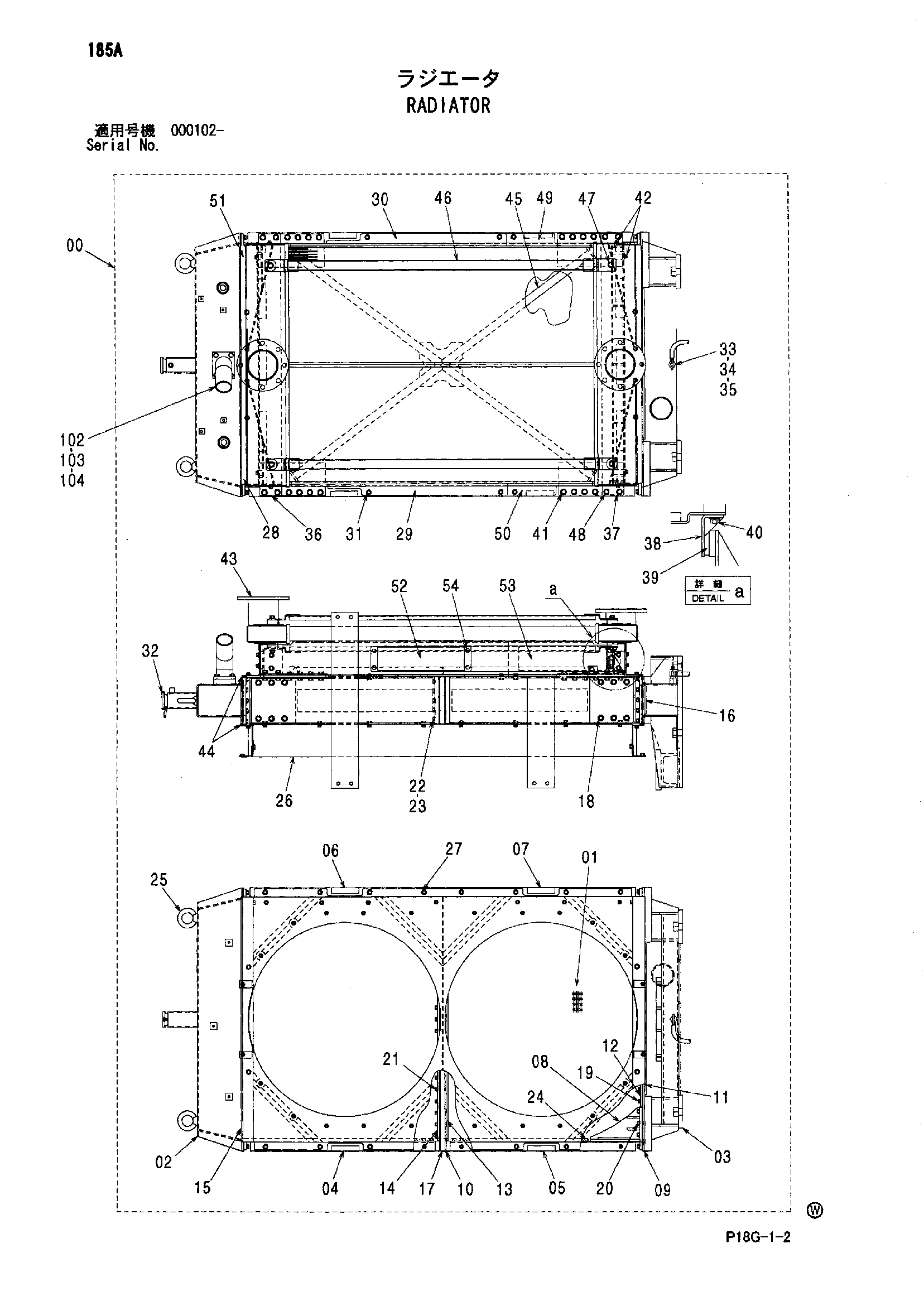

Заводская схема «Радиатор» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4612312 | Радиатор | 1 |
| 01-25 | 4653956 | Радиатор | 1 |
| 01 | 4475307 | Коре радиатор | 21 |
| 02 | 4475308 | Бак | 1 |
| 03 | 4475309 | Бак | 1 |
| 04 | 4642657 | Опора | 1 |
| 05 | 4642659 | Опора | 1 |
| 06 | 4642660 | Опора | 1 |
| 07 | 4642661 | Опора | 1 |
| 08 | 4343817 | Кронштейн | 4 |
| 09 | 4475319 | Прокладка | 2 |
| 10 | 4475320 | Прокладка | 2 |
| 11 | 4475321 | Пластина | 2 |
| 12 | 4467132 | Пластина | 4 |
| 13 | 4475322 | Пластина | 2 |
| 14 | 4475323 | Пластина | 2 |
| 15 | 4475324 | Пластина | 2 |
| 16 | 4387142 | Пластина | 4 |
| 17 | 4475326 | Проставка | 1 |
| 18 | J271230 | Болт с шайбой | 24 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J271030 | Болт с шайбой | 60 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271235 | Болт с шайбой | 44 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | J271050 | Болт с шайбой | 42 |
| 21A | J901050 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J901270 | Болт | 10 |
| 23 | J222012 | Шайба | 10 |
| 24 | 4466579 | Манжета | 4 |
| 25 | 4085154 | Болт проушина | 2 |
| 26 | 4475241 | Кожух | 1 |
| 27 | J271025 | Болт с шайбой | 20 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4615280 | Пластина | 2 |
| 29 | 4642662 | Пластина | 1 |
| 30 | 4642663 | Пластина | 1 |
| 31 | J271025 | Болт с шайбой | 10 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4306106 | Колпачок | 1 |
| 33 | 4206315 | Кокк дренажный | 1 |
| 34 | 4206316 | Виниловый шланг | 1 |
| 35 | 4143888 | Провод | 1 |
| 36 | 4475332 | Кронштейн | 1 |
| 37 | 4475333 | Кронштейн | 1 |
| 38 | 4475340 | Кронштейн | 1 |
| 39 | 4475341 | Амортизатор | 4 |
| 40 | J271230 | Болт с шайбой | 8 |
| 40A | J901230 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | J271235 | Болт с шайбой | 16 |
| 41A | J901235 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 42 | J271020 | Болт с шайбой | 16 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 4444531 | Радиатор | 1 |
| 44 | 4475342 | Манжета | 8 |
| 45 | 4475344 | Стойка | 1 |
| 46 | 4470606 | Кронштейн | 4 |
| 47 | J271225 | Болт с шайбой | 4 |
| 47A | J901225 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 48 | J271240 | Болт с шайбой | 8 |
| 48A | J901240 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
| 49 | 8093559 | Крышка | 1 |
| 50 | 8094951 | Крышка | 1 |
| 51 | 4615281 | Крышка | 2 |
| 52 | 4609857 | Крышка | 2 |
| 53 | 4640622 | Крышка | 2 |
| 54 | J281025 | Болт с шайбой | 12 |
| 54A | J901025 | Болт | 1 |
| 54B | 4486055 | Шайба | 1 |
| 102 | 8079114 | Трубка | 1 |
| 103 | 4432938 | Прокладка | 1 |
| 104 | J271030 | Болт с шайбой | 4 |
| 104A | J901030 | Болт | 1 |
| 104B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
