Коллектор (левый) — HITACHI EX8000

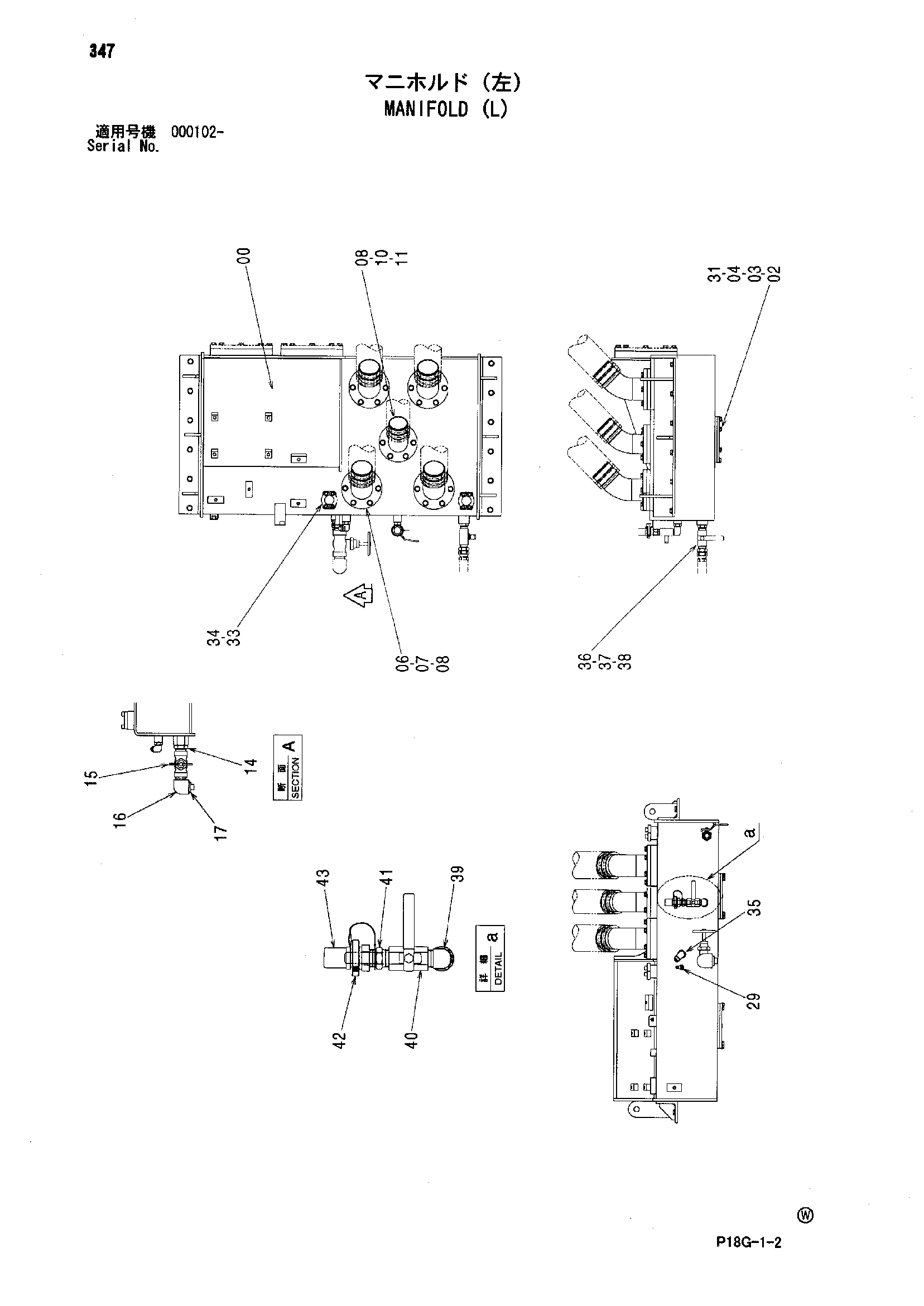

Заводская схема «Коллектор (левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022146 | Коллектор | 1 |
| 02 | 4056216 | Крышка | 2 |
| 03 | A810165 | Уплотнительное кольцо | 2 |
| 04 | J271025 | Болт с шайбой | 12 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 8078542 | Трубка | 4 |
| 07 | A810110 | Уплотнительное кольцо | 4 |
| 08 | J271235 | Болт с шайбой | 30 |
| 08A | J901235 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 8078543 | Трубка | 1 |
| 11 | A810100 | Уплотнительное кольцо | 1 |
| 14 | 4367254 | Адаптер | 1 |
| 14A | 4037888 | Уплотнительное кольцо | 1 |
| 15 | 4049927 | Клапан | 1 |
| 16 | 94-0636 | Угловой штуцер | 1 |
| 17 | 94-2028 | Пробка | 1 |
| 29 | A852422 | Тройник | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 94-2023 | Пробка | 2 |
| 33 | 4154614 | Разъёмный фланец | 4 |
| 34 | M341230 | Болт с внутренним шестигранником | 8 |
| 35 | A852366 | Угловой штуцер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4184837 | Адаптер | 1 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 94-4030 | Кран | 1 |
| 38 | 4208659 | Адаптер | 1 |
| 39 | 4061078 | Угловой штуцер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 94-4029 | Кран | 1 |
| 41 | 94-1704 | Адаптер | 1 |
| 42 | 4408512 | Быстросъёмное устройство быстрый | 1 |
| 43 | 4408514 | Пылезащитный колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
