Выпускной система(деталь-2) — HITACHI EX8000

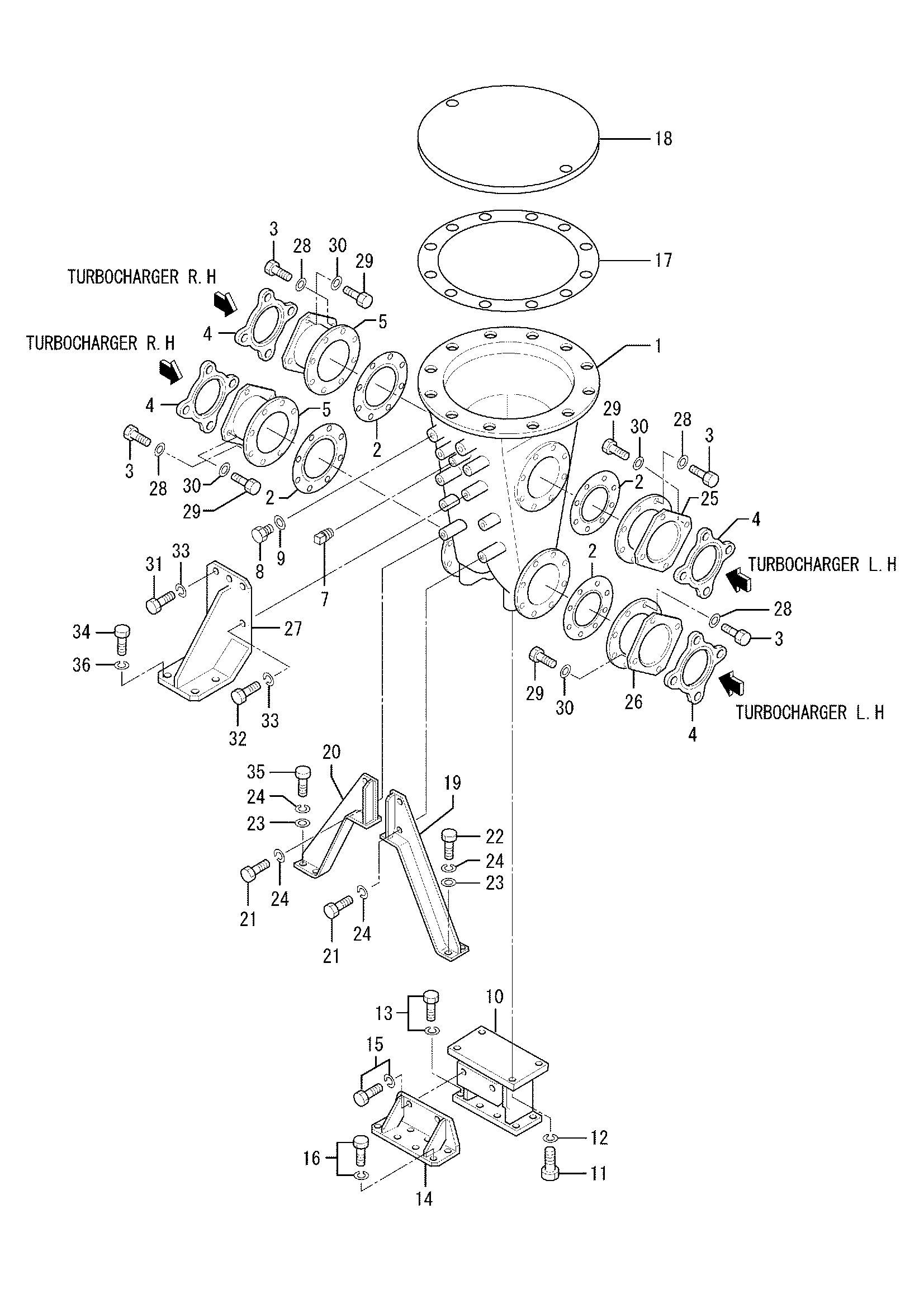

Заводская схема «Выпускной система(деталь-2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3783244500 | Трубка, выпускной | 1 |
| 2 | H3783214300 | Прокладка, выпускной | 4 |
| 3 | H3253220800 | Болт | 32 |
| 4 | H3773302300 | Прокладка, выпускной | 4 |
| 5 | H3783313100 | Соединение, выпускной | 1 |
| 6 | H3783313200 | Соединение, выпускной | 1 |
| 7 | HF500610000 | Пробка, таперед | 2 |
| 8 | H4576475201 | Пробка, дренажный | 2 |
| 8 | H4123204100 | Пробка, винт | 2 |
| 9 | H4123203900 | Прокладка | 2 |
| 10 | H3783311300 | Кронштейн, ексх.пипе | 1 |
| 11 | H0770712035 | Болт | 4 |
| 12 | HF251512000 | Пружинная шайба | 4 |
| 13 | HF180512030 | Болт, W/шайба | 8 |
| 14 | H3783304900 | Кронштейн, ексх.пипе | 1 |
| 15 | HF180512030 | Болт, W/шайба | 2 |
| 16 | HF180512030 | Болт, W/шайба | 8 |
| 17 | H4794133140 | Прокладка | 1 |
| 18 | H3783204800 | Крышка, выпускной | 1 |
| 19 | H3783305800 | Стойка, ексх.пипе левый | 1 |
| 20 | H3783305900 | Стойка, ексх.пипе правый | 1 |
| 21 | H0770712025 | Болт | 4 |
| 22 | HF103512100 | Болт | 2 |
| 23 | HF250012000 | Шайба, плаин | 4 |
| 24 | HF251512000 | Пружинная шайба | 12 |
| 25 | H3783313300 | Соединение, выпускной | 1 |
| 26 | H3783313400 | Соединение, ексхасут | 1 |
| 27 | H3783125600 | Кронштейн, ексх.пипе | 1 |
| 28 | H5803404400 | Шайба | 32 |
| 29 | H3253207430 | Болт | 16 |
| 30 | H8242001900 | Шайба | 16 |
| 31 | H0770712025 | Болт | 2 |
| 32 | H0770712040 | Болт | 2 |
| 33 | HF251512000 | Пружинная шайба | 4 |
| 34 | HF103512025 | Болт | 4 |
| 35 | HF103512060 | Болт | 2 |
| 36 | HF251512000 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
