Аккумулятор (1-1) — HITACHI EX8000

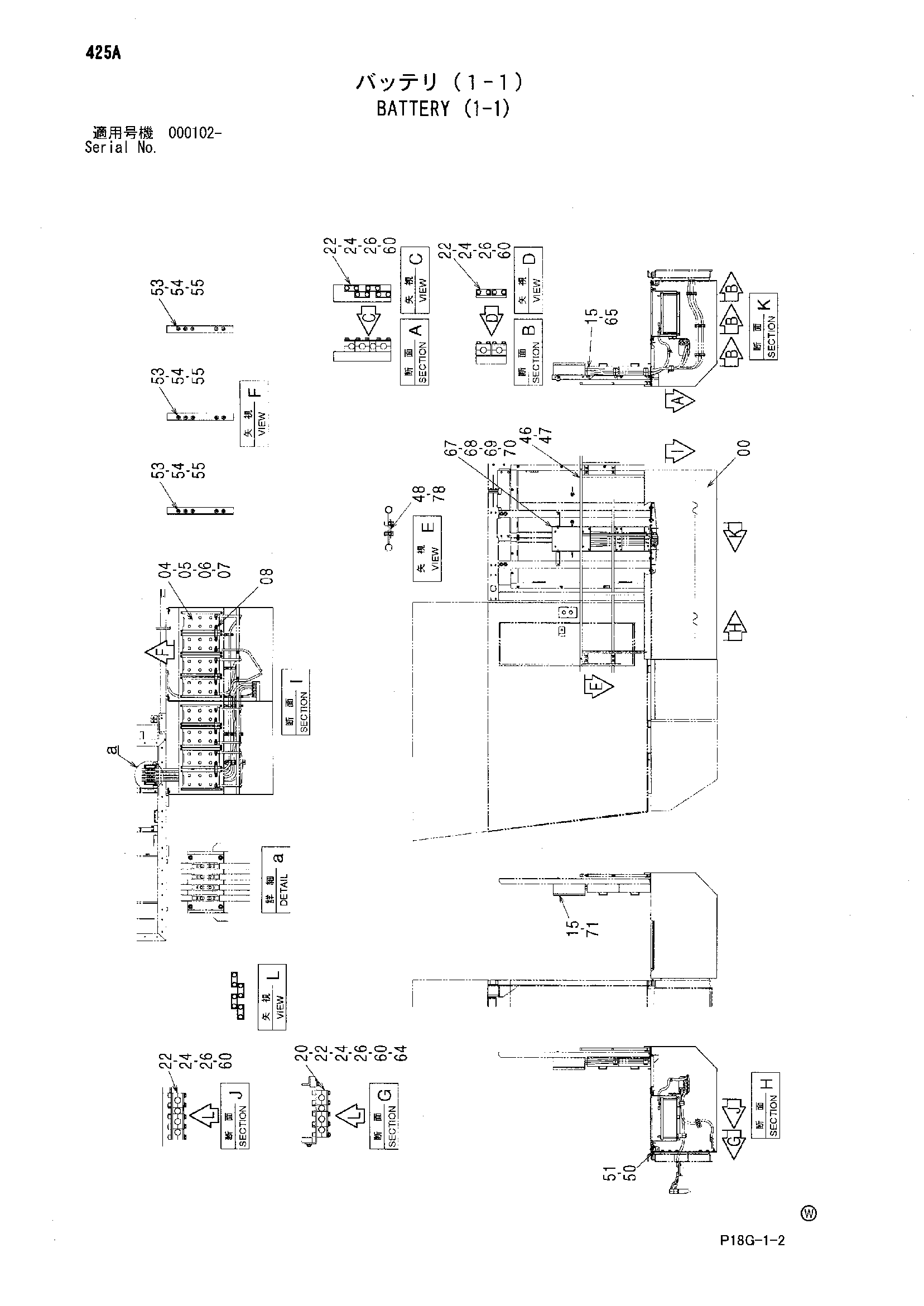

Заводская схема «Аккумулятор (1-1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009562 | Крышка | 1 |
| 04 | 4354442 | Аккумулятор | 8 |
| 05 | 4442680 | Держатель | 16 |
| 06 | 4314067 | Болт | 32 |
| 07 | J222010 | Шайба | 32 |
| 08 | 4439086 | Пластина | 4 |
| 15 | J271025 | Болт с шайбой | 12 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 20 | J271030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4454814 | Хомут | 14 |
| 24 | J222010 | Шайба | 20 |
| 26 | 4454820 | Кронштейн | 10 |
| 46 | 7046492 | Поручень | 1 |
| 47 | J271245 | Болт с шайбой | 8 |
| 47A | J901245 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 48 | J271235 | Болт с шайбой | 8 |
| 48A | J901235 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
| 50 | 9762674 | Крюк | 2 |
| 51 | J271035 | Болт с шайбой | 4 |
| 51A | J901035 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 53 | J931640 | Болт | 15 |
| 54 | J222016 | Шайба | 15 |
| 55 | J217085 | Шайба | 15 |
| 60 | J901080 | Болт | 28 |
| 64 | 9762634 | Кронштейн | 1 |
| 65 | 9763958 | Крышка | 2 |
| 67 | 7047886 | Кронштейн | 1 |
| 68 | J271025 | Болт с шайбой | 4 |
| 68A | J901025 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 69 | 4632436 | Кронштейн | 2 |
| 70 | J281030 | Болт с шайбой | 4 |
| 70A | J901030 | Болт | 1 |
| 70B | 4486055 | Шайба | 1 |
| 71 | 4624693 | Короб выключатель | 1 |
| 78 | 4364672 | Пластина | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
