Поручень (левый) — HITACHI EX8000

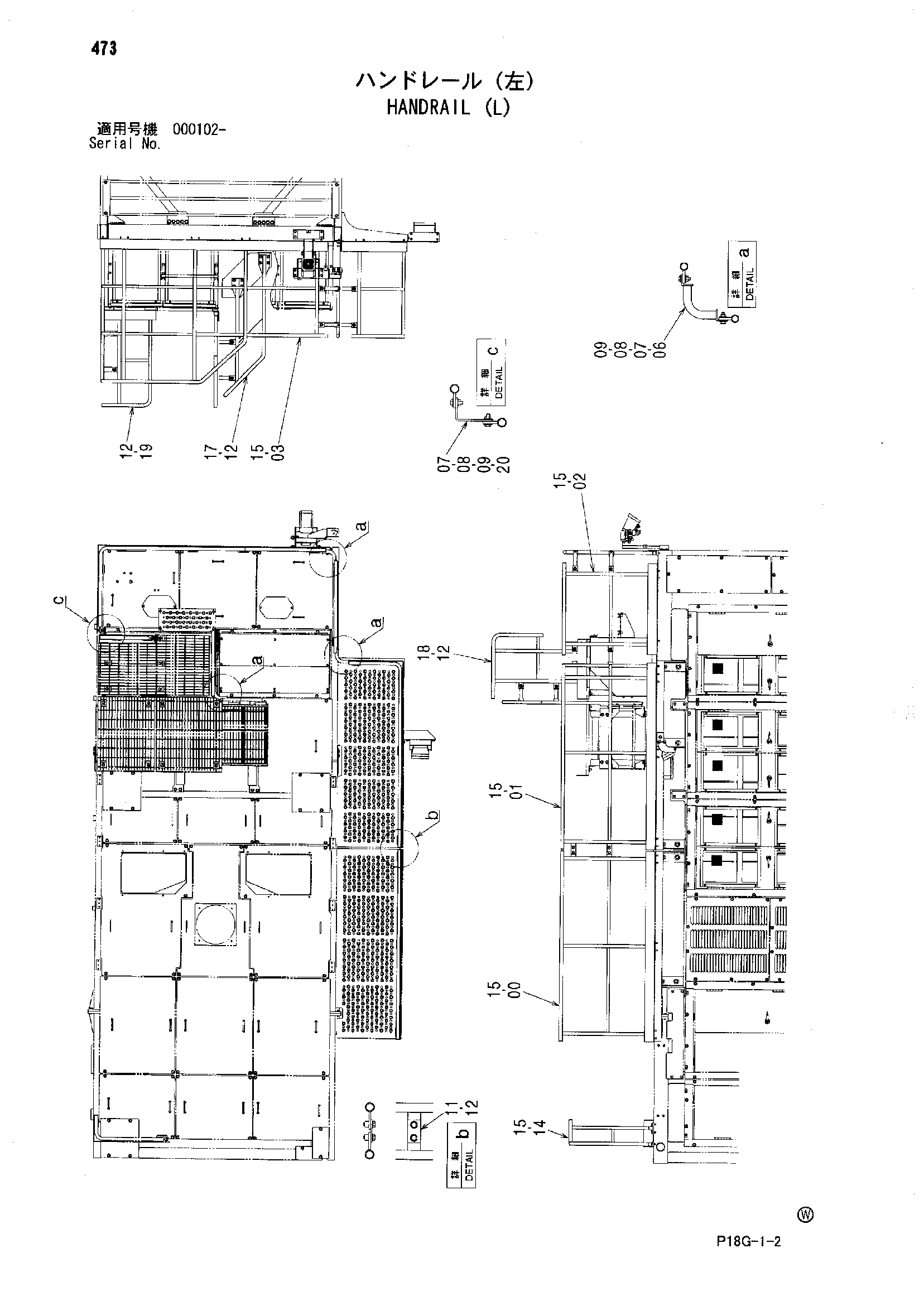

Заводская схема «Поручень (левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046330 | Поручень | 1 |
| 01 | 7046331 | Поручень | 1 |
| 02 | 8096749 | Поручень | 1 |
| 03 | 6022850 | Поручень | 1 |
| 06 | 9744447 | Трубка | 6 |
| 07 | J921240 | Болт | 16 |
| 08 | 449490 | Плоская шайба | 32 |
| 09 | J950012 | Гайка | 16 |
| 11 | 4364672 | Пластина | 2 |
| 12 | J271235 | Болт с шайбой | 20 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 8098472 | Поручень | 1 |
| 15 | J271240 | Болт с шайбой | 34 |
| 15A | J901240 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 8104025 | Поручень | 1 |
| 18 | 8104026 | Поручень | 1 |
| 19 | 8104027 | Поручень | 1 |
| 20 | 4650362 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
