Вентилятор насос пилотный — HITACHI EX8000

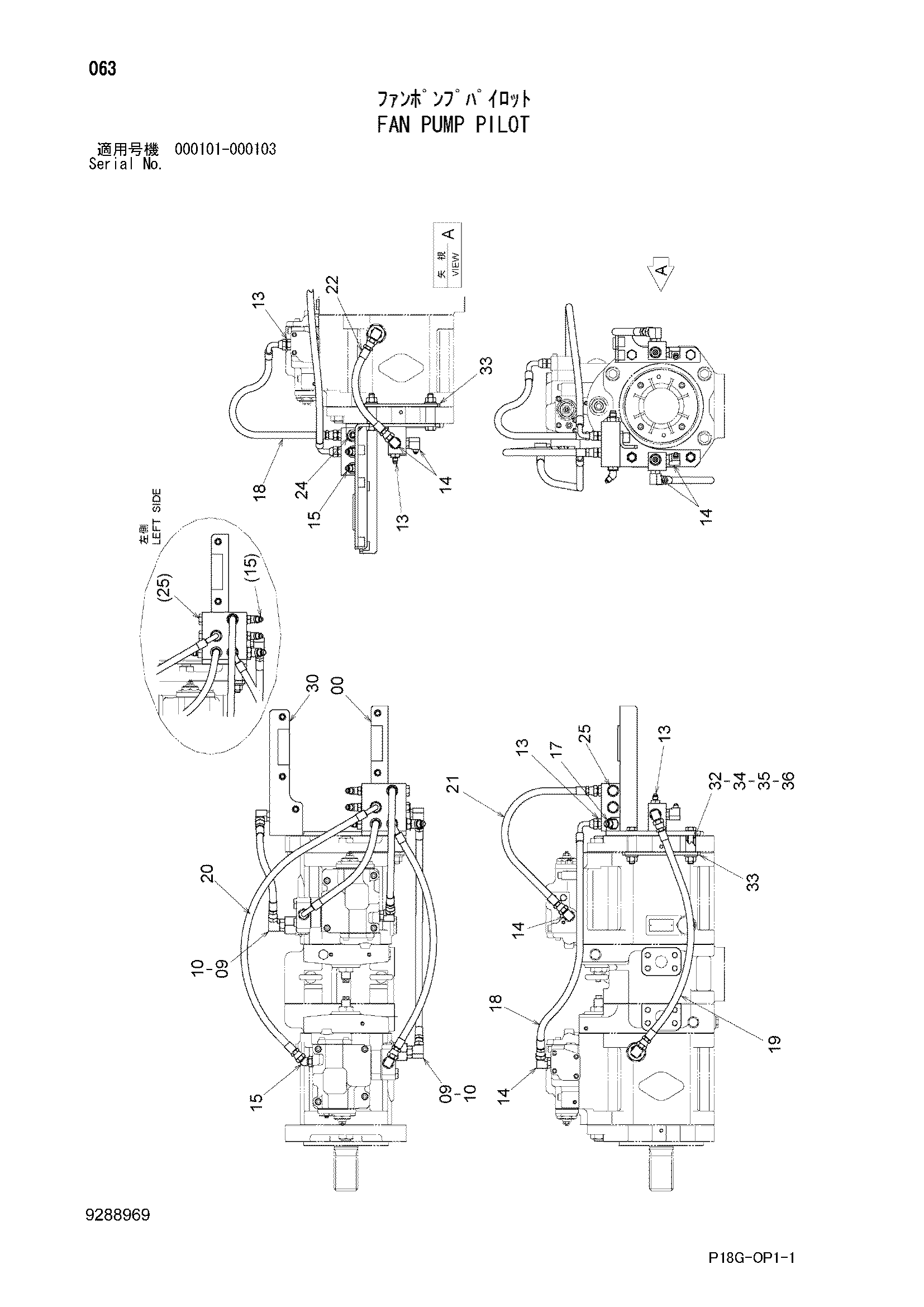

Заводская схема «Вентилятор насос пилотный» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112906 | Коллектор | 1 |
| 09 | 4263454 | Переходник S | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A852332 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852122 | Адаптер | 7 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 6 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852222 | Угловой штуцер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852233 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4214462 | Шланг | 2 |
| 19 | 4652679 | Шланг | 1 |
| 20 | 4234336 | Шланг | 1 |
| 21 | 4246327 | Шланг | 1 |
| 22 | 4652675 | Шланг | 1 |
| 24 | A852133 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A885002 | Пробка | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 8112914 | Коллектор | 1 |
| 32 | 4654142 | Проставка | 4 |
| 33 | 4654145 | Пластина | 2 |
| 34 | J901270 | Болт | 4 |
| 35 | J222012 | Шайба | 4 |
| 36 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
