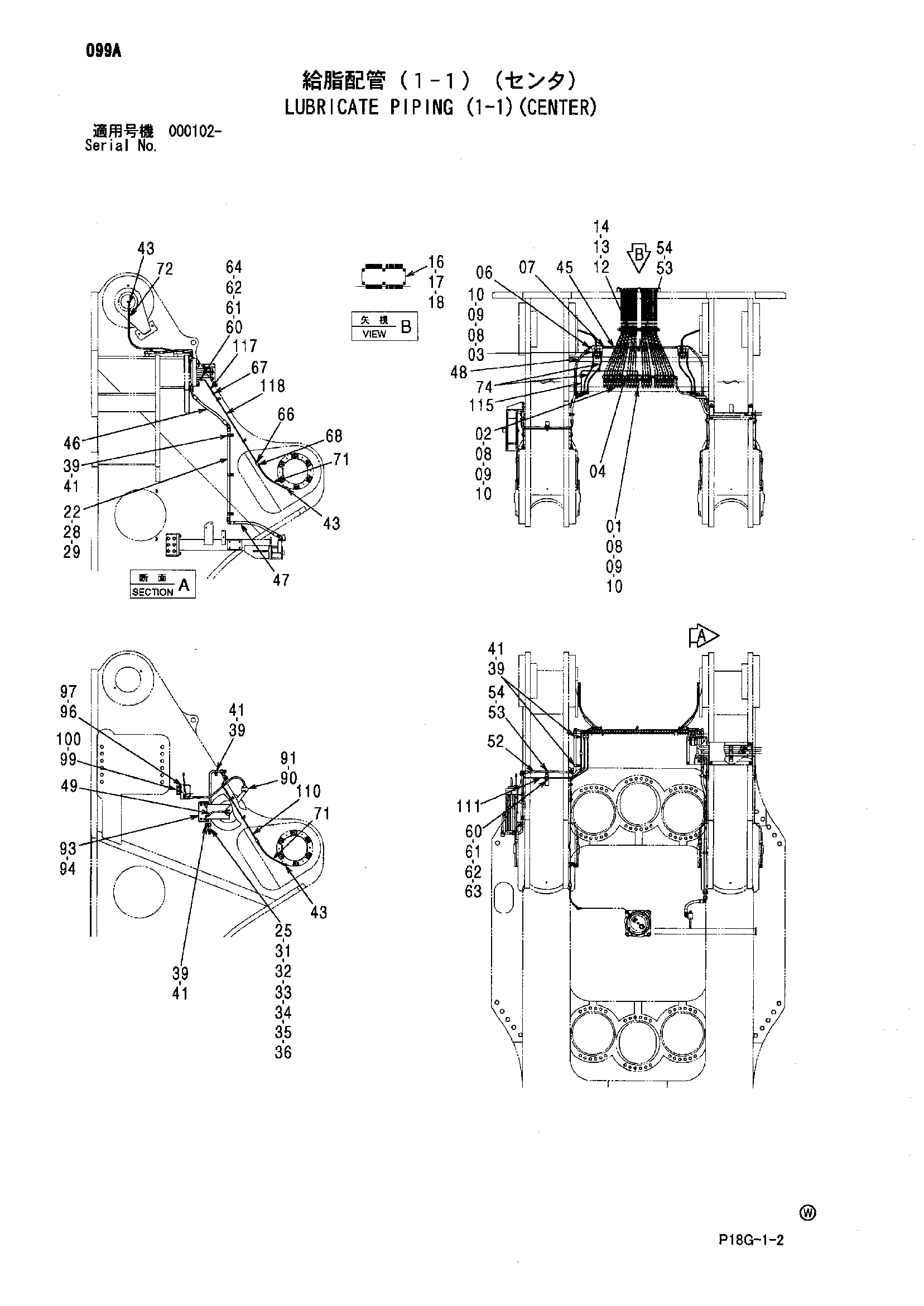

Трубопроводы системы смазки (1-1)(центральный) — HITACHI EX8000
Заводская схема «Трубопроводы системы смазки (1-1)(центральный)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4624371 | Клапан | 1 |
| 01A | 4273774 | Коллектор | 1 |
| 01B | 4182051 | Инджектор клапан | 9 |
| 01C | 4253567 | Адаптер | 9 |
| 01D | 4097666 | Угловой штуцер | 9 |
| 01E | 4191349 | Адаптер | 9 |
| 01F | J75481 | Пресс-маслёнка | 9 |
| 01G | 4187620 | Пробка | 1 |
| 02 | 4624372 | Клапан | 1 |
| 02B | 4182051 | Инджектор клапан | 8 |
| 02C | 4253567 | Адаптер | 8 |
| 02D | 4097666 | Угловой штуцер | 8 |
| 02E | 4191349 | Адаптер | 8 |
| 02F | J75481 | Пресс-маслёнка | 8 |
| 02G | A885003 | Пробка | 1 |
| 02GA | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4624373 | Клапан | 1 |
| 03B | 4182051 | Инджектор клапан | 4 |
| 03C | 4253567 | Адаптер | 3 |
| 03D | 4154656 | Угловой штуцер | 3 |
| 03E | 4191349 | Адаптер | 3 |
| 03F | J75481 | Пресс-маслёнка | 3 |
| 03G | 4372000 | Трубка | 1 |
| 04 | 4198472 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 2 |
| 06 | A852233 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | J260855 | Болт с шайбой | 13 |
| 08A | J900855 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4343991 | Шайба | 13 |
| 10 | M500807 | Гайка | 13 |
| 12 | 9750355 | Хомут | 1 |
| 13 | 9750356 | Хомут | 1 |
| 14 | J271055 | Болт с шайбой | 2 |
| 14A | J901055 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 9762577 | Крышка | 1 |
| 17 | J901480 | Болт | 6 |
| 18 | J222014 | Шайба | 6 |
| 22 | 9763180 | Трубка | 1 |
| 25 | 8097820 | Трубка | 1 |
| 28 | A852266 | Угловой штуцер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | A852366 | Угловой штуцер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | A852333 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4229648 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4022907 | Самоуплотняющееся соединение | 1 |
| 33A | 4072595 | Колпачок | 1 |
| 34 | 4022908 | Самоуплотняющееся соединение | 1 |
| 34A | 4072596 | Колпачок | 1 |
| 35 | 4163044 | Ленточный зажим | 2 |
| 36 | 4224412 | Угловой штуцер | 1 |
| 39 | 4053595 | Хомут трубки | 7 |
| 41 | J271260 | Болт с шайбой | 7 |
| 41A | J901260 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 43 | 4154656 | Угловой штуцер | 3 |
| 45 | 4627978 | Шланг | 1 |
| 46 | 4625014 | Шланг | 1 |
| 47 | 4625013 | Шланг | 1 |
| 48 | 4625015 | Шланг | 1 |
| 49 | 4619470 | Шланг | 1 |
| 52 | 4627693 | Шланг | 1 |
| 53 | 4190274 | Зажим | 2 |
| 54 | J271025 | Болт с шайбой | 2 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 60 | 4302748 | Хомут | 7 |
| 61 | 4269657 | Резиновая прокладка | 14 |
| 62 | 4302747 | Проставка | 7 |
| 63 | J271050 | Болт с шайбой | 1 |
| 63A | J901050 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | J271040 | Болт с шайбой | 6 |
| 64A | J901040 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 66 | 4255304 | Штуцер трубки | 6 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4099282 | Адаптер | 2 |
| 68 | A852122 | Адаптер | 4 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 71 | 4442331 | Шланг | 2 |
| 72 | 4625020 | Шланг | 1 |
| 74 | 4627977 | Шланг | 2 |
| 91 | J271035 | Болт с шайбой | 4 |
| 91A | J901035 | Болт | 1 |
| 91B | J222010 | Шайба | 1 |
| 93 | 8097841 | Раккет | 1 |
| 94 | J271230 | Болт с шайбой | 4 |
| 94A | J901230 | Болт | 1 |
| 94B | J222012 | Шайба | 1 |
| 96 | 8082757 | Кронштейн | 1 |
| 97 | J271035 | Болт с шайбой | 2 |
| 97A | J901035 | Болт | 1 |
| 97B | J222010 | Шайба | 1 |
| 99 | 8097813 | Кронштейн | 1 |
| 100 | J271230 | Болт с шайбой | 2 |
| 100A | J901230 | Болт | 1 |
| 100B | J222012 | Шайба | 1 |
| 110 | 4624977 | Трубка | 1 |
| 111 | 4624978 | Трубка | 1 |
| 115 | 4624982 | Трубка | 1 |
| 117 | 4624984 | Трубка | 1 |
| 118 | 4624985 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
