Поворот трубопроводы (1-1) — HITACHI EX8000

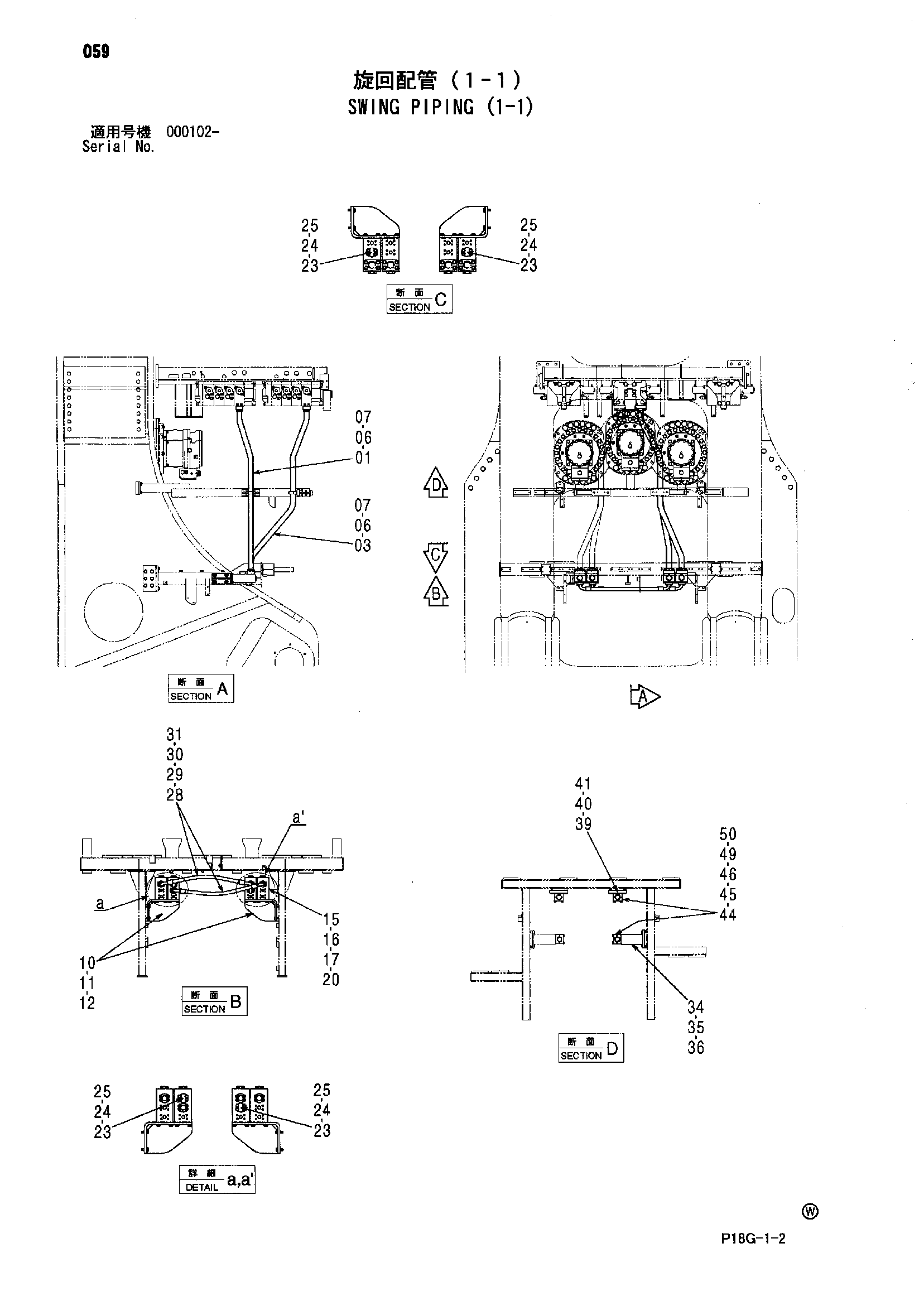

Заводская схема «Поворот трубопроводы (1-1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8093944 | Трубка | 1 |
| 03 | 8093947 | Трубка | 1 |
| 06 | M342065 | Болт с внутренним шестигранником | 16 |
| 07 | 4292385 | Уплотнительное кольцо | 4 |
| 10 | 8093546 | Кронштейн | 2 |
| 11 | J921445 | Болт | 8 |
| 12 | 4086894 | Шайба | 8 |
| 15 | 3101754 | Блок | 4 |
| 16 | J921445 | Болт | 16 |
| 17 | 4086894 | Шайба | 16 |
| 20 | 4154694 | Пробка | 4 |
| 20A | 4037888 | Уплотнительное кольцо | 1 |
| 23 | 4095390 | Крышка | 4 |
| 24 | 4292382 | Уплотнительное кольцо | 4 |
| 25 | J271245 | Болт с шайбой | 16 |
| 25A | J901245 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 28 | 4612095 | Шланг | 2 |
| 29 | 4085560 | Разъёмный фланец | 8 |
| 30 | M341245 | Болт с внутренним шестигранником | 16 |
| 31 | 4292382 | Уплотнительное кольцо | 4 |
| 34 | 9761892 | Кронштейн | 1 |
| 35 | J921445 | Болт | 2 |
| 36 | J222014 | Шайба | 2 |
| 39 | 4617177 | Пластина | 1 |
| 40 | J921460 | Болт | 2 |
| 41 | J222014 | Шайба | 2 |
| 44 | 4357265 | Хомут трубки | 4 |
| 45 | J921402 | Болт | 4 |
| 46 | J222014 | Шайба | 4 |
| 49 | 4399117 | Регулировочная шайба 1.6mm | 4 |
| 50 | 4399119 | Регулировочная шайба 2.3mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
