Поручень (правый) — HITACHI EX8000

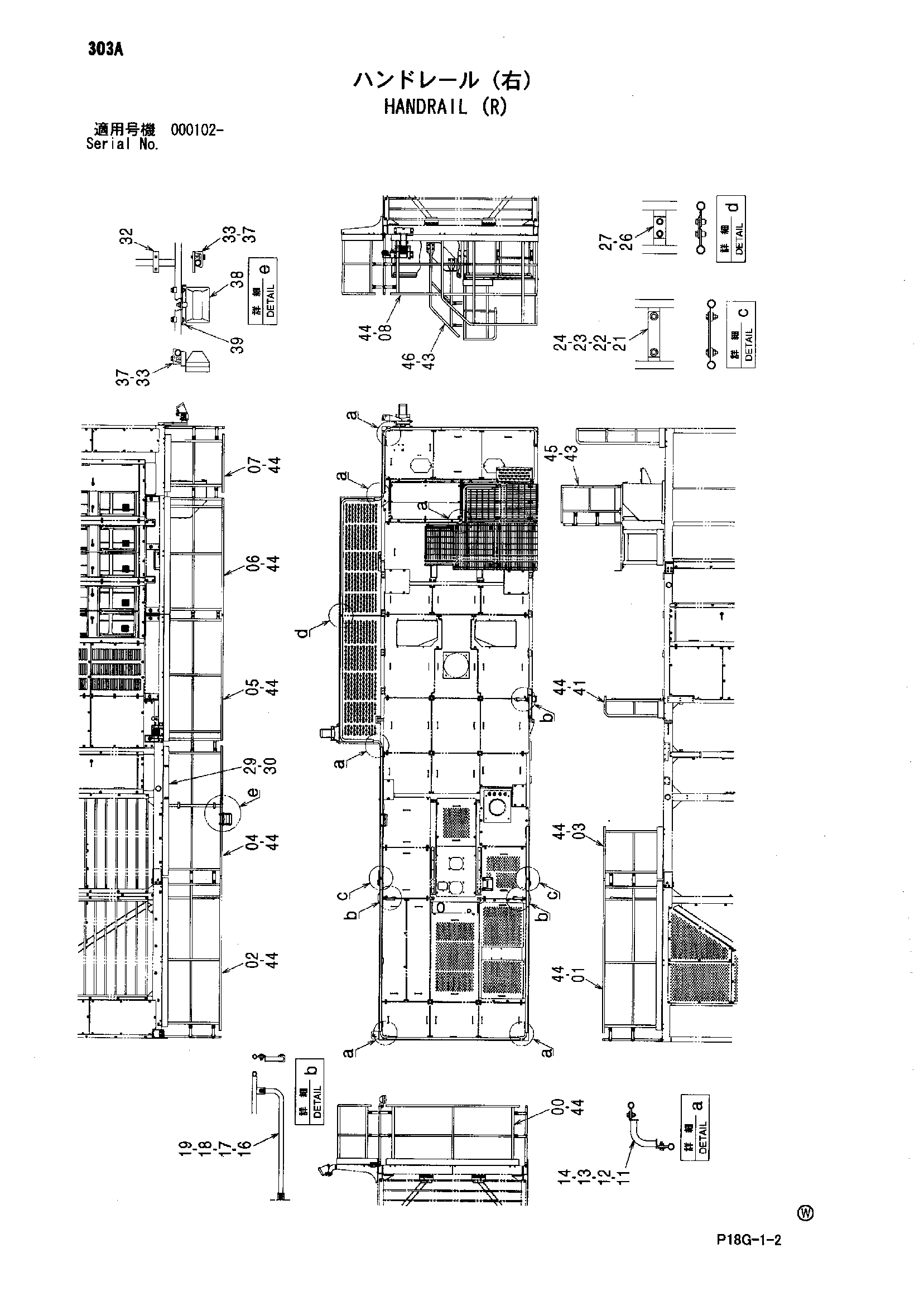

Заводская схема «Поручень (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046554 | Поручень | 1 |
| 01 | 7046555 | Поручень | 1 |
| 02 | 7046556 | Поручень | 1 |
| 03 | 7046557 | Поручень | 1 |
| 04 | 7046558 | Поручень | 1 |
| 05 | 6022834 | Поручень | 1 |
| 06 | 6022835 | Поручень | 1 |
| 07 | 8096749 | Поручень | 1 |
| 08 | 6022849 | Поручень | 1 |
| 11 | 9744447 | Трубка | 12 |
| 12 | J921240 | Болт | 24 |
| 13 | 449490 | Плоская шайба | 48 |
| 14 | J950012 | Гайка | 24 |
| 16 | 9744411 | Трубка | 3 |
| 17 | J921240 | Болт | 6 |
| 18 | 449490 | Плоская шайба | 12 |
| 19 | J950012 | Гайка | 6 |
| 21 | 4621981 | Пластина | 4 |
| 22 | J921240 | Болт | 8 |
| 23 | 449490 | Плоская шайба | 16 |
| 24 | J950012 | Гайка | 8 |
| 26 | 4364672 | Пластина | 2 |
| 27 | J271235 | Болт с шайбой | 4 |
| 27A | J901235 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 4433267 | Пластина | 1 |
| 30 | J281230 | Болт с шайбой | 4 |
| 30A | J901230 | Болт | 1 |
| 30B | 4249324 | Шайба | 1 |
| 32 | 4457592 | Седло винта | 2 |
| 33 | 4053598 | Хомут трубки | 4 |
| 37 | J271265 | Болт с шайбой | 4 |
| 37A | J901265 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 4336570 | Фара | 1 |
| 38A | 4326801 | Ленс блок | 1 |
| 38B | 4326802 | Рама | 1 |
| 38C | 4285648 | Лампа | 1 |
| 38D | 4326803 | Прокладка | 1 |
| 38E | 4307026 | Шайба | 1 |
| 38F | 4307027 | Винт | 4 |
| 38G | A590114 | Плоская шайба | 1 |
| 38H | A590914 | Пружинная шайба | 1 |
| 38I | J952014 | Гайка | 1 |
| 39 | 9749858 | Кронштейн | 1 |
| 41 | 7047484 | Поручень | 1 |
| 43 | J271235 | Болт с шайбой | 12 |
| 43A | J901235 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | J271240 | Болт с шайбой | 62 |
| 44A | J901240 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 45 | 7050112 | Поручень | 1 |
| 46 | 8103916 | Поручень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
