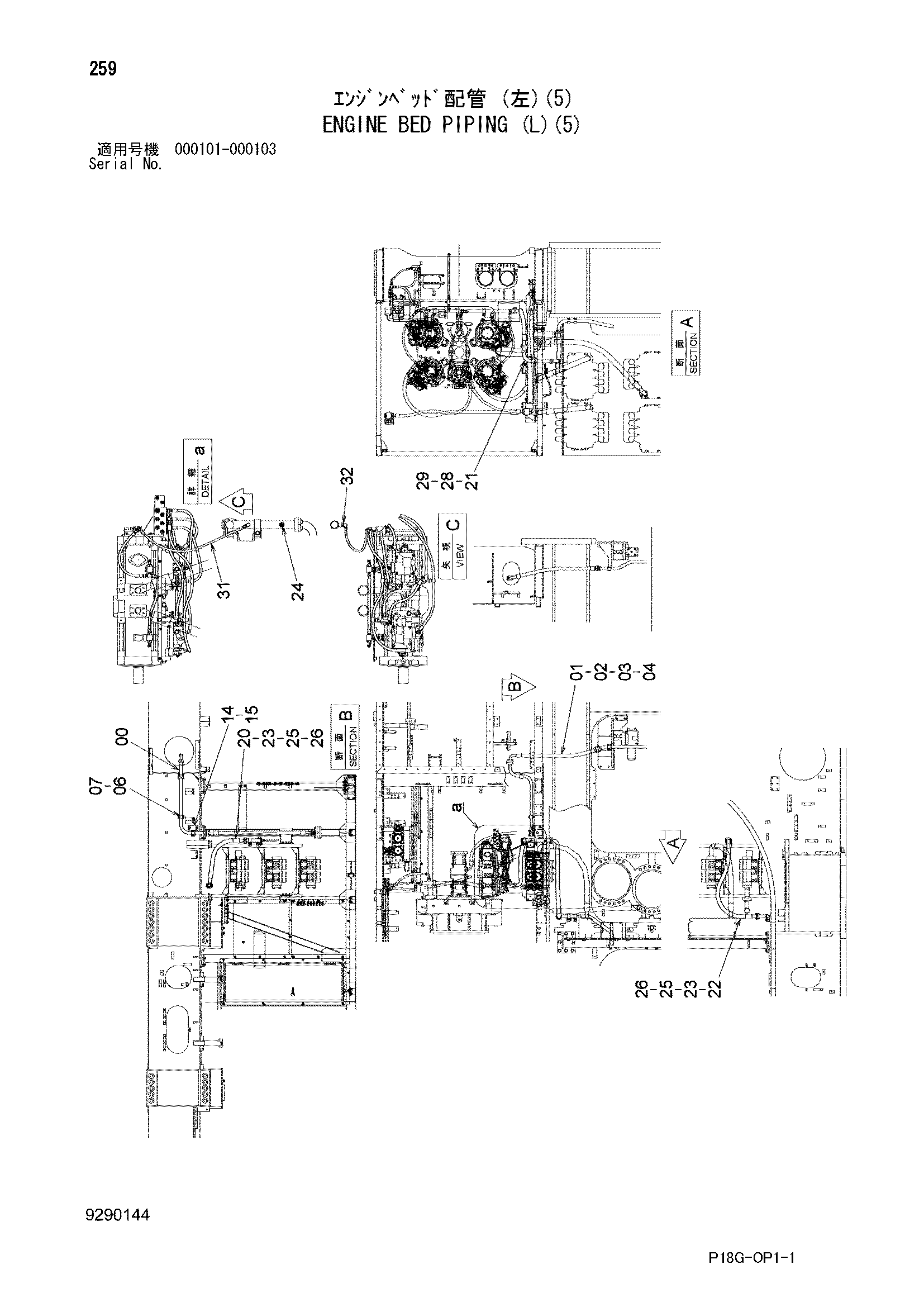

Двигатель платформа трубопроводы (левый)(5) — HITACHI EX8000
Заводская схема «Двигатель платформа трубопроводы (левый)(5)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762342 | Трубка | 1 |
| 01 | 4621372 | Шланг | 1 |
| 02 | 4089703 | Разъёмный фланец | 4 |
| 03 | M341450 | Болт с внутренним шестигранником | 8 |
| 04 | 4292383 | Уплотнительное кольцо | 2 |
| 06 | 4268428 | Хомут трубки | 3 |
| 07 | J271275 | Болт с шайбой | 6 |
| 07A | J901275 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 14 | 9764747 | Кронштейн | 1 |
| 15 | J281235 | Болт с шайбой | 2 |
| 15A | J901235 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 20 | 4620115 | Шланг | 1 |
| 21 | 9762461 | Трубка | 1 |
| 22 | 4620116 | Шланг | 1 |
| 23 | 4292384 | Уплотнительное кольцо | 4 |
| 24 | A852133 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 965946 | Разъёмный фланец | 8 |
| 26 | M341240 | Болт с внутренним шестигранником | 16 |
| 28 | 4053697 | Хомут трубки | 2 |
| 29 | J271275 | Болт с шайбой | 2 |
| 29A | J901275 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | 4683807 | Шланг | 1 |
| 32 | A852322 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
