Двигатель платформа трубопроводы (правый)(2) — HITACHI EX8000

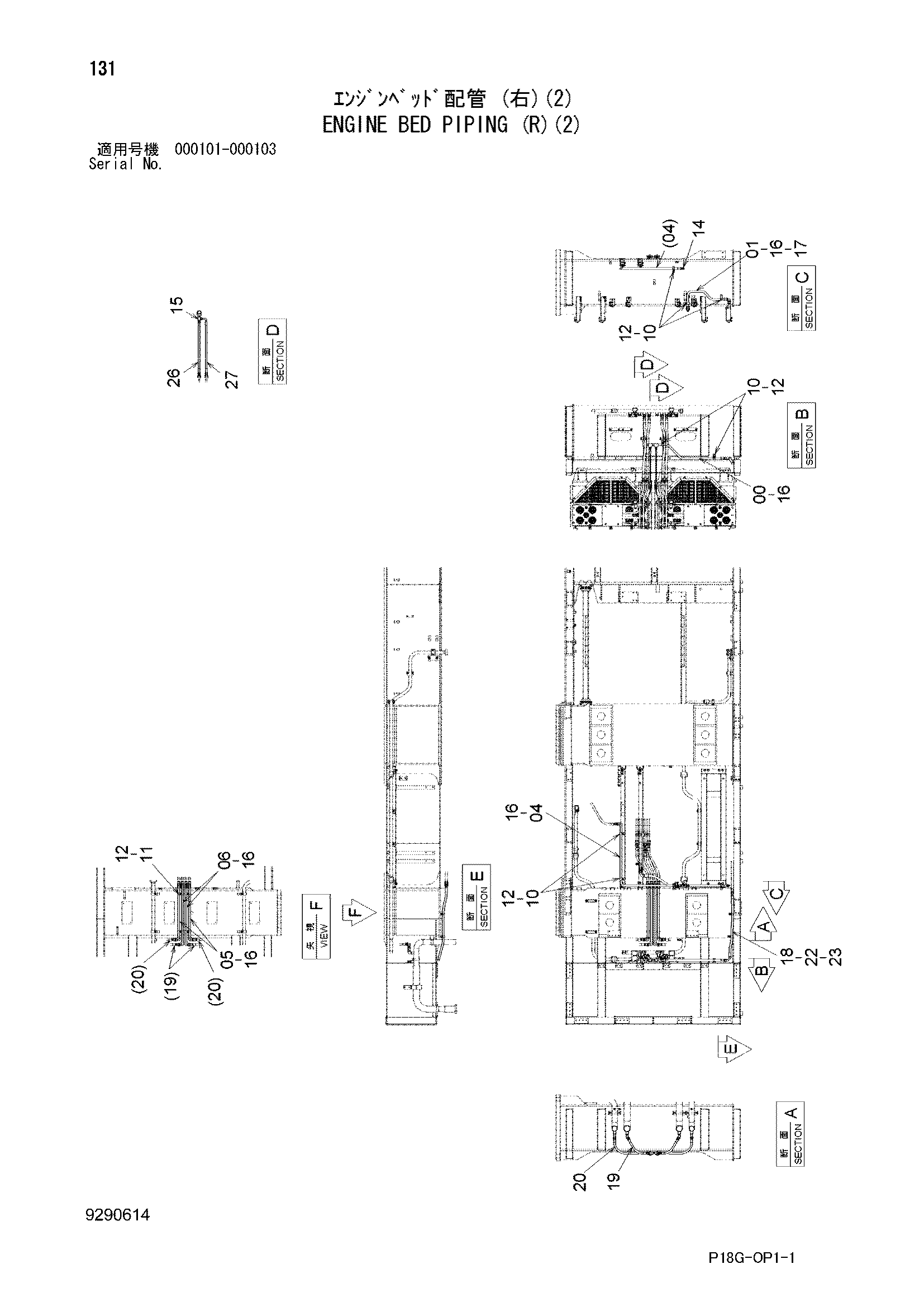

Заводская схема «Двигатель платформа трубопроводы (правый)(2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113279 | Трубка | 1 |
| 01 | 8113283 | Трубка | 1 |
| 04 | 8113374 | Трубка | 1 |
| 05 | 9769013 | Трубка | 2 |
| 06 | 9769014 | Трубка | 2 |
| 10 | 4053595 | Хомут трубки | 7 |
| 11 | 4053596 | Хомут трубки | 4 |
| 12 | J271255 | Болт с шайбой | 11 |
| 12A | J901255 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | A852266 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A852443 | Тройник | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852166 | Адаптер | 11 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | A852366 | Угловой штуцер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4684385 | Шланг | 1 |
| 19 | 4370172 | Шланг | 2 |
| 20 | 4683469 | Шланг | 2 |
| 22 | 4192035 | Зажим | 2 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 4289360 | Шланг | 2 |
| 27 | 4313029 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
