Обратные трубопроводы (правый)(2) — HITACHI EX8000

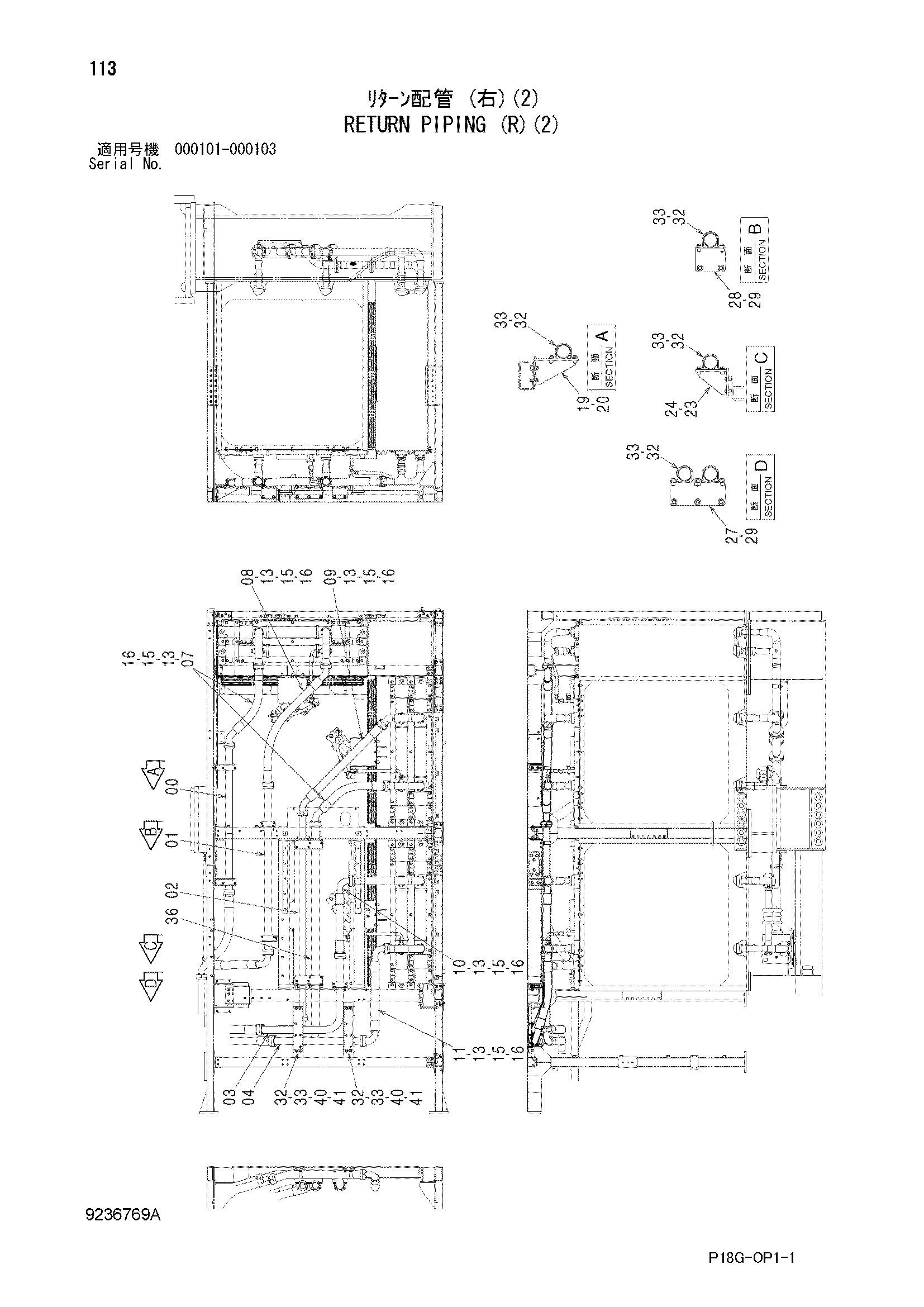

Заводская схема «Обратные трубопроводы (правый)(2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762467 | Трубка | 1 |
| 01 | 9762457 | Трубка | 1 |
| 02 | 9762458 | Трубка | 1 |
| 03 | 8096126 | Трубка | 1 |
| 04 | 9762468 | Трубка | 1 |
| 07 | 4620311 | Шланг | 2 |
| 08 | 4620312 | Шланг | 1 |
| 09 | 4620313 | Шланг | 1 |
| 10 | 4614756 | Шланг | 1 |
| 11 | 4620309 | Шланг | 1 |
| 13 | 4293250 | Уплотнительное кольцо | 12 |
| 15 | M341256 | Болт с внутренним шестигранником | 48 |
| 16 | 4103398 | Разъёмный фланец | 24 |
| 19 | 8096141 | Кронштейн | 2 |
| 20 | J271235 | Болт с шайбой | 4 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 23 | 8096142 | Кронштейн | 1 |
| 24 | J271230 | Болт с шайбой | 2 |
| 24A | J901230 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 27 | 8096134 | Кронштейн | 2 |
| 28 | 8096135 | Кронштейн | 2 |
| 29 | J281240 | Болт с шайбой | 10 |
| 29A | J901240 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 32 | 4000909 | Хомут трубки | 12 |
| 33 | J271035 | Болт с шайбой | 24 |
| 33A | J901035 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 36 | 9763128 | Трубка | 1 |
| 40 | 8098846 | Кронштейн | 2 |
| 41 | J281035 | Болт с шайбой | 8 |
| 41A | J901035 | Болт | 1 |
| 41B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
