Гидроцилиндр. подъём (для виггинс) — HITACHI EX8000

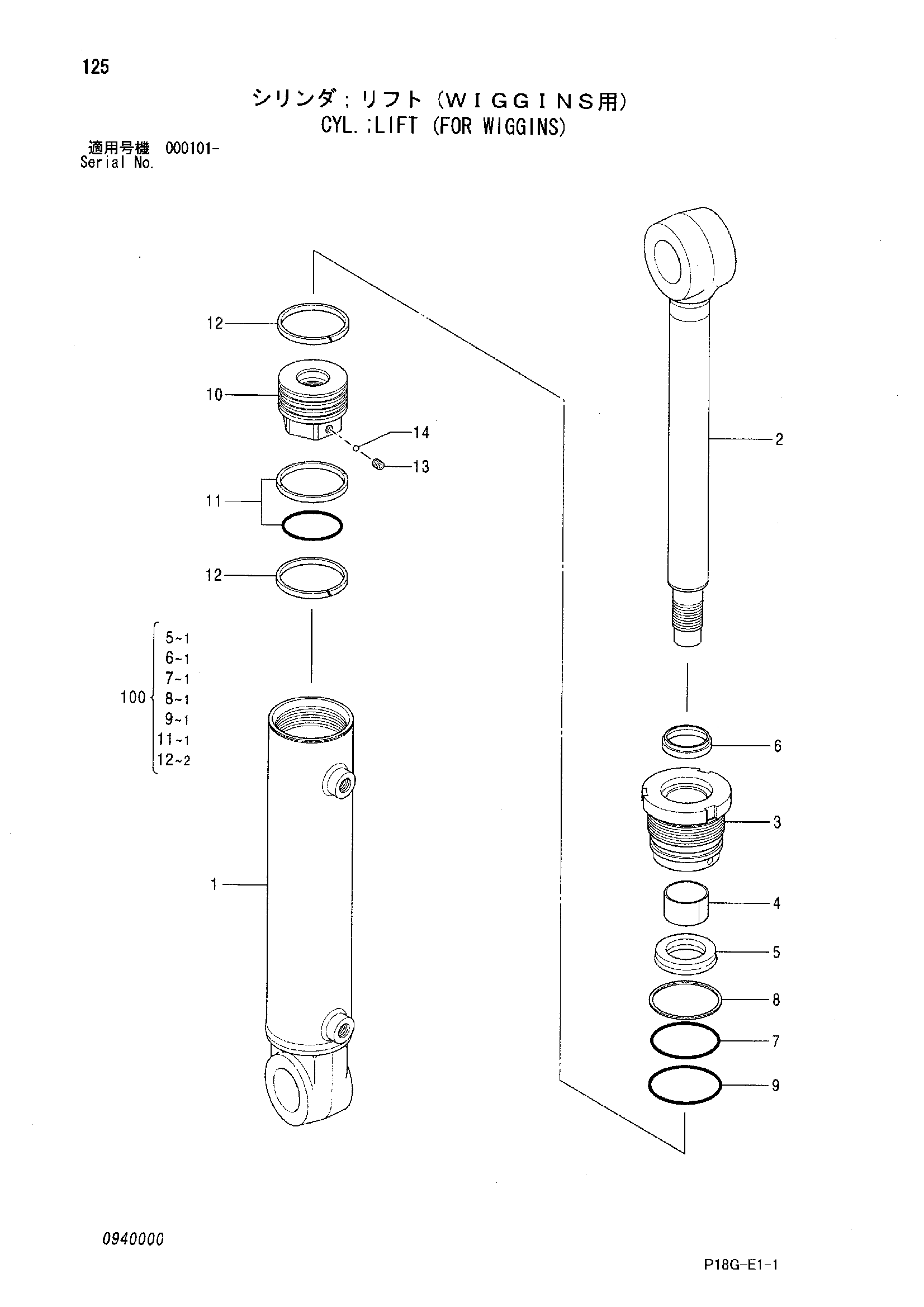

Заводская схема «Гидроцилиндр. подъём (для виггинс)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4617089 | Гидроцилиндр. подъём | 1 | |
| 1 | 0940001 | Труба гидроцилиндра | 1 |
| 2 | 0940002 | Шток поршня | 1 |
| 3 | 0894603 | Головка гидроцилиндра | 1 |
| 4 | 0652401 | Втулка | 1 |
| 5 | 0431904 | U-образная манжета | 1 |
| 6 | 0682001 | Грязесъёмное кольцо | 1 |
| 7 | A811065 | Уплотнительное кольцо | 1 |
| 8 | 0894604 | Опорное кольцо | 1 |
| 9 | A810070 | Уплотнительное кольцо | 1 |
| 10 | 0894605 | Поршень | 1 |
| 11 | 0431907 | Кольцо уплотнение в сборе | 1 |
| 12 | 0894606 | Направляющее кольцо | 2 |
| 13 | 0326308 | Установочный винт | 1 |
| 14 | 0370110 | Стальной шарик | 1 |
| 100 | 4634774 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
