Дренажный, маке-уп трубопроводы — HITACHI EX8000

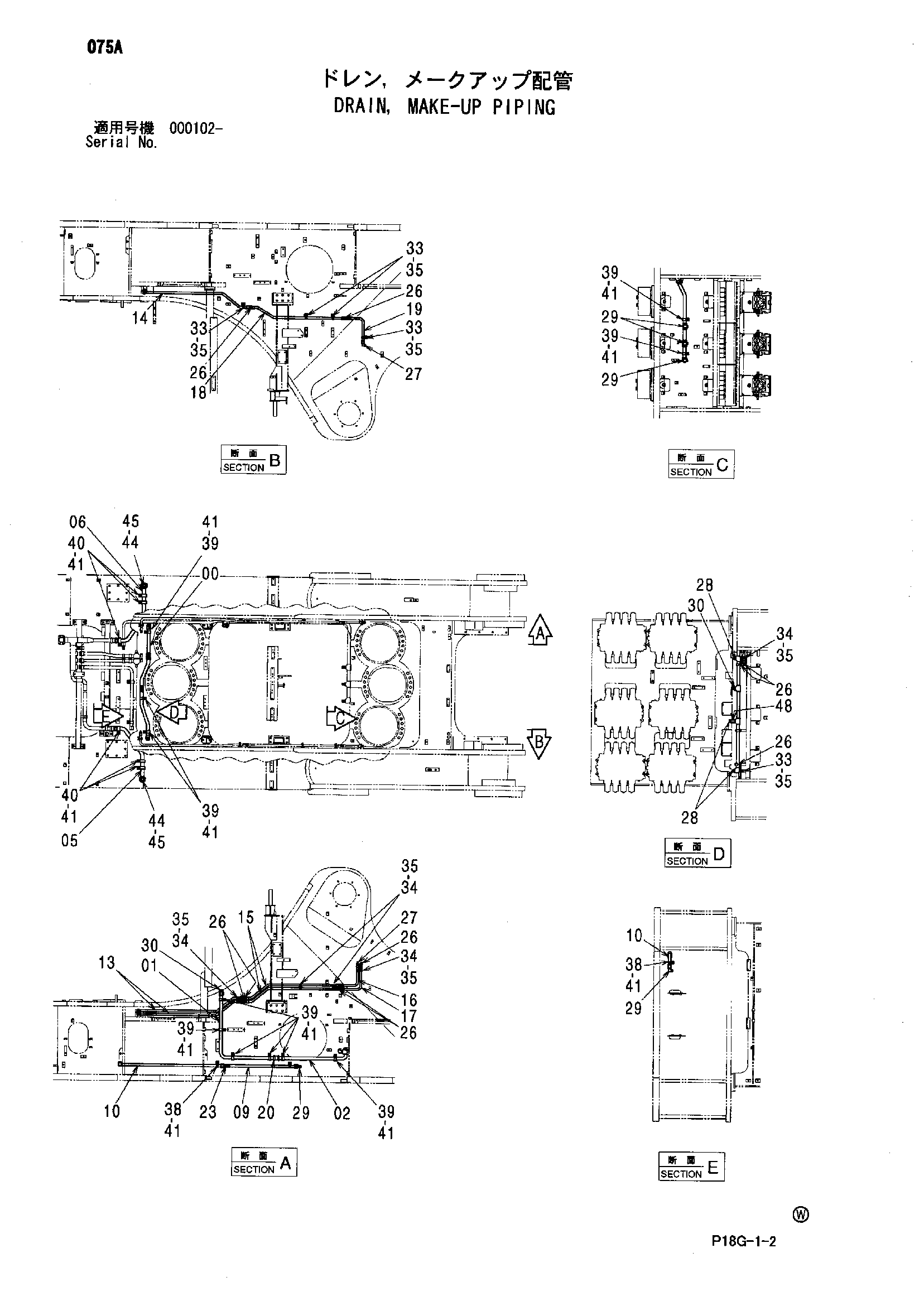

Заводская схема «Дренажный, маке-уп трубопроводы» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096145 | Трубка | 1 |
| 01 | 8095791 | Трубка | 1 |
| 02 | 8095815 | Трубка | 1 |
| 05 | 8095980 | Трубка | 1 |
| 06 | 8095981 | Трубка | 1 |
| 09 | 9762416 | Трубка | 1 |
| 10 | 9762417 | Трубка | 1 |
| 13 | 8095718 | Трубка | 2 |
| 14 | 8095732 | Трубка | 1 |
| 15 | 9762322 | Трубка | 2 |
| 16 | 9762324 | Трубка | 1 |
| 17 | 9762325 | Трубка | 1 |
| 18 | 9763151 | Трубка | 1 |
| 19 | 9763152 | Трубка | 1 |
| 20 | 4069801 | Муфта | 1 |
| 20A | 4196259 | Уплотнение кольцо | 2 |
| 23 | 4042034 | Адаптер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | A852166 | Адаптер | 10 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | A852366 | Угловой штуцер | 2 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | A853188 | Адаптер | 3 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | A853388 | Угловой штуцер | 5 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | A853100 | Адаптер | 2 |
| 30A | 970860 | Уплотнительное кольцо | 1 |
| 33 | 4053595 | Хомут трубки | 5 |
| 34 | 4053596 | Хомут трубки | 5 |
| 35 | J271260 | Болт с шайбой | 10 |
| 35A | J901260 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 38 | 4053598 | Хомут трубки | 3 |
| 39 | 4053698 | Хомут трубки | 11 |
| 40 | 4053697 | Хомут трубки | 6 |
| 41 | J271270 | Болт с шайбой | 20 |
| 41A | J901270 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 44 | 965946 | Разъёмный фланец | 4 |
| 45 | M341240 | Болт с внутренним шестигранником | 8 |
| 48 | 4436651 | Адаптер | 1 |
| 48A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
