Поручень (топливный бак) — HITACHI EX8000

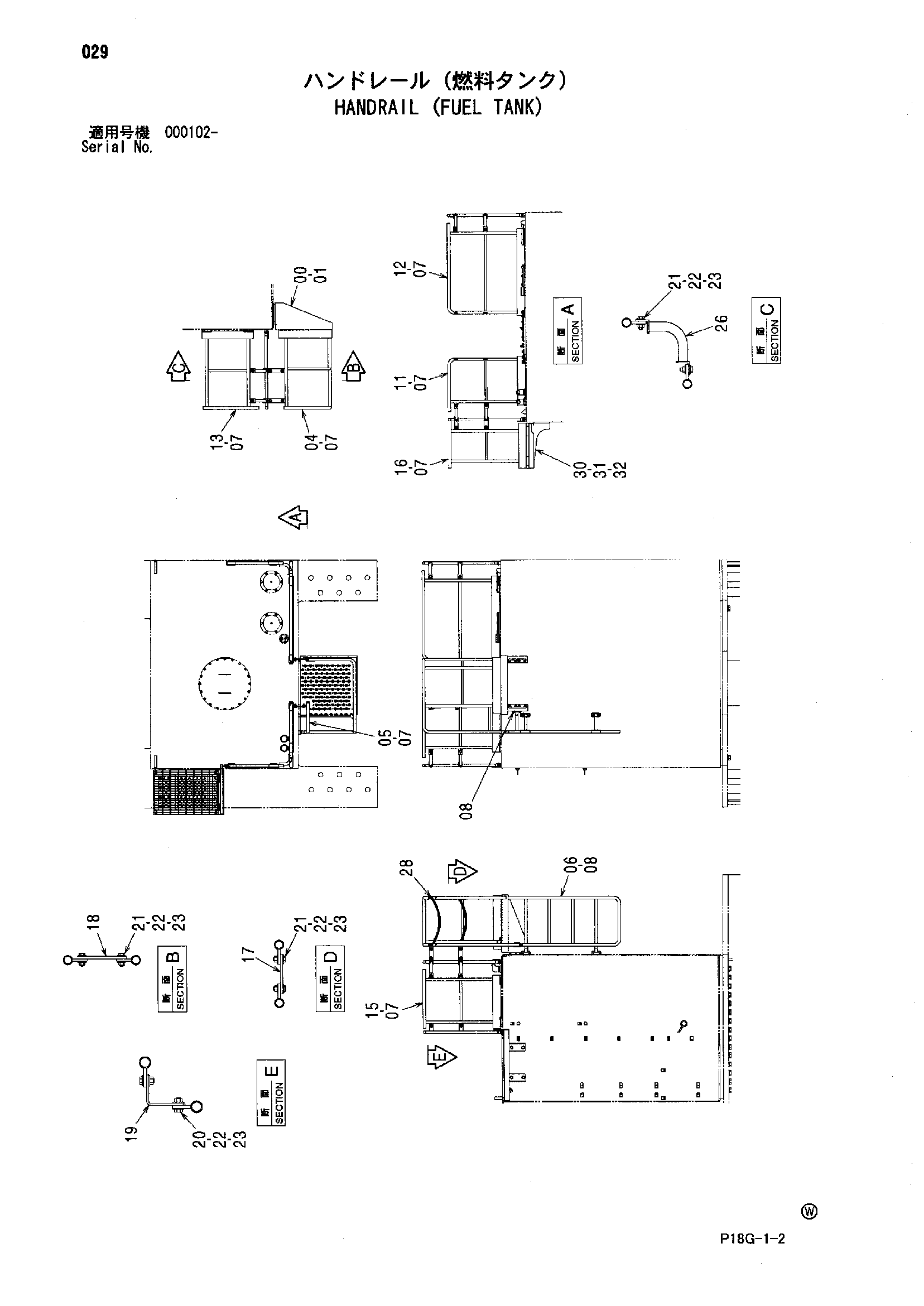

Заводская схема «Поручень (топливный бак)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7045438 | Ступень | 1 |
| 01 | J281225 | Болт с шайбой | 8 |
| 01A | J901225 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 04 | 7045067 | Поручень | 1 |
| 05 | 8096799 | Поручень | 1 |
| 06 | 8096990 | Лестница | 1 |
| 07 | J271235 | Болт с шайбой | 28 |
| 07A | J901235 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J271240 | Болт с шайбой | 10 |
| 08A | J901240 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 8096794 | Поручень | 1 |
| 12 | 8096795 | Поручень | 1 |
| 13 | 8096791 | Поручень | 1 |
| 15 | 8103777 | Поручень | 1 |
| 16 | 8103778 | Поручень | 1 |
| 17 | 4622133 | Пластина | 2 |
| 18 | 4389687 | Пластина | 2 |
| 19 | 4649238 | Пластина | 2 |
| 20 | J281235 | Болт с шайбой | 4 |
| 20A | J901235 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 21 | J281240 | Болт с шайбой | 16 |
| 21A | J901240 | Болт | 1 |
| 21B | 4249324 | Шайба | 1 |
| 22 | 449490 | Плоская шайба | 20 |
| 23 | J950012 | Гайка | 20 |
| 26 | 9744447 | Трубка | 4 |
| 28 | 4632098 | Цепь | 2 |
| 30 | 6024341 | Ступень | 1 |
| 31 | J921635 | Болт | 4 |
| 32 | 4087197 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
