Кабина платформа (1) — HITACHI EX8000

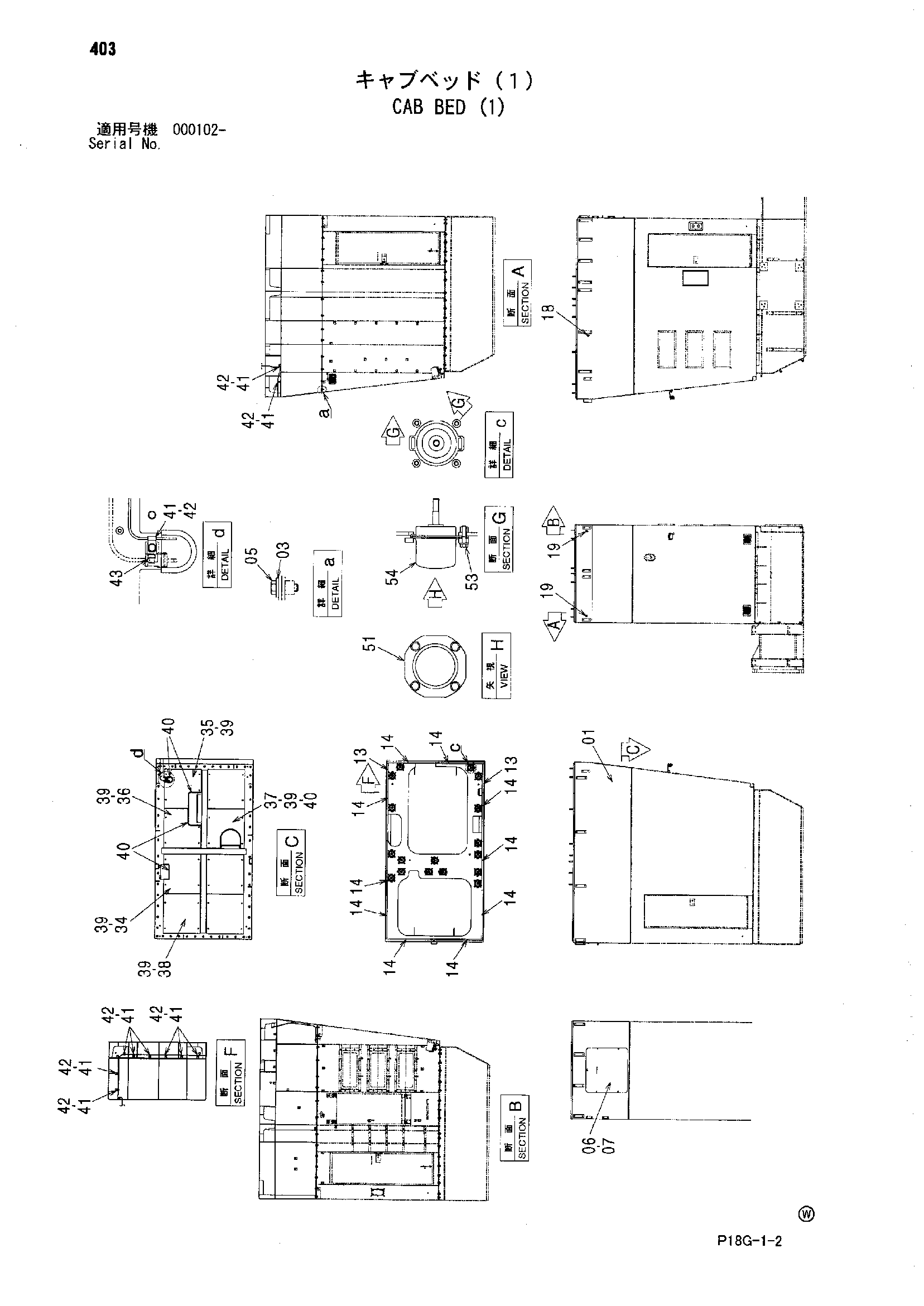

Заводская схема «Кабина платформа (1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009517 | Платформа | 1 |
| 03 | 4086894 | Шайба | 52 |
| 05 | J921440 | Болт | 52 |
| 06 | 8096629 | Крышка | 1 |
| 07 | J281030 | Болт с шайбой | 5 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 13 | 4621097 | Резиновая прокладка | 2 |
| 14 | 4621591 | Резиновая прокладка | 10 |
| 18 | 4186003 | Резиновая втулка | 1 |
| 19 | 4088401 | Резиновая втулка | 2 |
| 34 | 3103092 | Крышка | 1 |
| 35 | 3103088 | Крышка | 1 |
| 36 | 3103087 | Крышка | 1 |
| 37 | 3103085 | Крышка | 1 |
| 38 | 3103082 | Крышка | 4 |
| 39 | J271030 | Болт с шайбой | 32 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 4640205 | Защитный кожух | 3 |
| 41 | 4190276 | Зажим | 11 |
| 42 | J271025 | Болт с шайбой | 11 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 4448037 | Кронштейн | 1 |
| 51 | 4433119 | Пластина | 17 |
| 53 | J271250 | Болт с шайбой | 68 |
| 53A | J901250 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 54 | 4487869 | Резиновая подушка | 17 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
