Крышка двигателя (1-2)(правый) — HITACHI EX8000

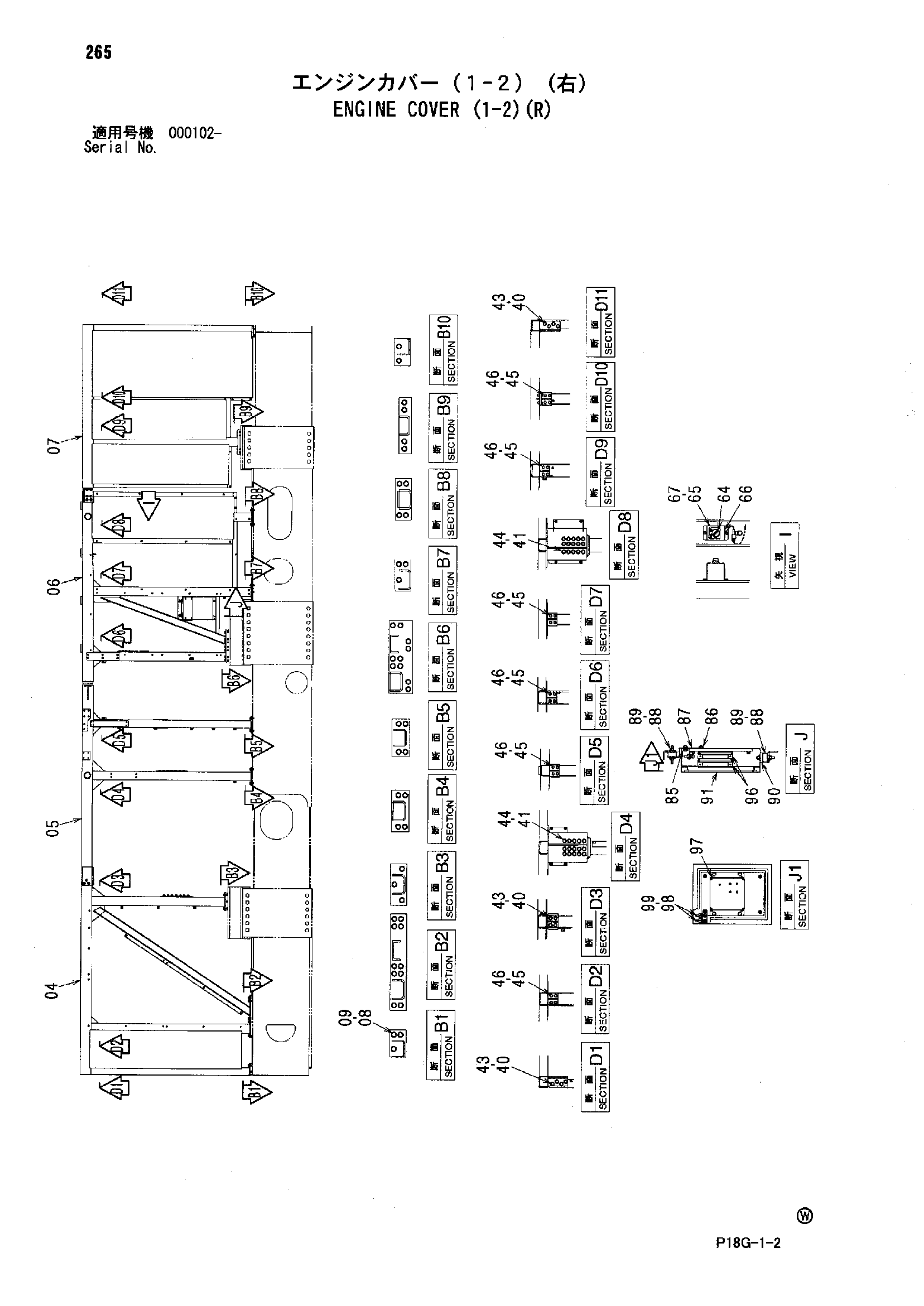

Заводская схема «Крышка двигателя (1-2)(правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 5009545 | Панель | 1 |
| 05 | 5009546 | Панель | 1 |
| 06 | 5009547 | Панель | 1 |
| 07 | 5009548 | Панель | 1 |
| 08 | J931645 | Болт | 47 |
| 09 | J222016 | Шайба | 47 |
| 40 | J931645 | Болт | 12 |
| 41 | J931650 | Болт | 30 |
| 43 | J222016 | Шайба | 12 |
| 44 | 4087197 | Шайба | 30 |
| 45 | J921240 | Болт | 24 |
| 46 | J222012 | Шайба | 24 |
| 64 | 4463400 | Выключатель | 1 |
| 65 | 8084824 | Короб выключатель | 1 |
| 66 | 4159363 | Резиновая втулка | 1 |
| 67 | J260620 | Болт с шайбой | 2 |
| 67A | J900620 | Болт | 1 |
| 67B | A590106 | Плоская шайба | 1 |
| 85 | J271020 | Болт с шайбой | 4 |
| 85A | J901020 | Болт | 1 |
| 85B | J222010 | Шайба | 1 |
| 86 | J950010 | Гайка | 4 |
| 87 | 8096568 | Кронштейн | 1 |
| 88 | 4354592 | Резиновая прокладка | 4 |
| 89 | 4486055 | Шайба | 8 |
| 90 | 4619864 | Проставка | 2 |
| 91 | 9260940 | Короб | 1 |
| 96 | 9252609 | Контроллер | 2 |
| 97 | J450508 | Винт с шайбой | 8 |
| 98 | 4250260 | Датчик | 2 |
| 99 | A501210 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
