Генератор общий — HITACHI EX8000

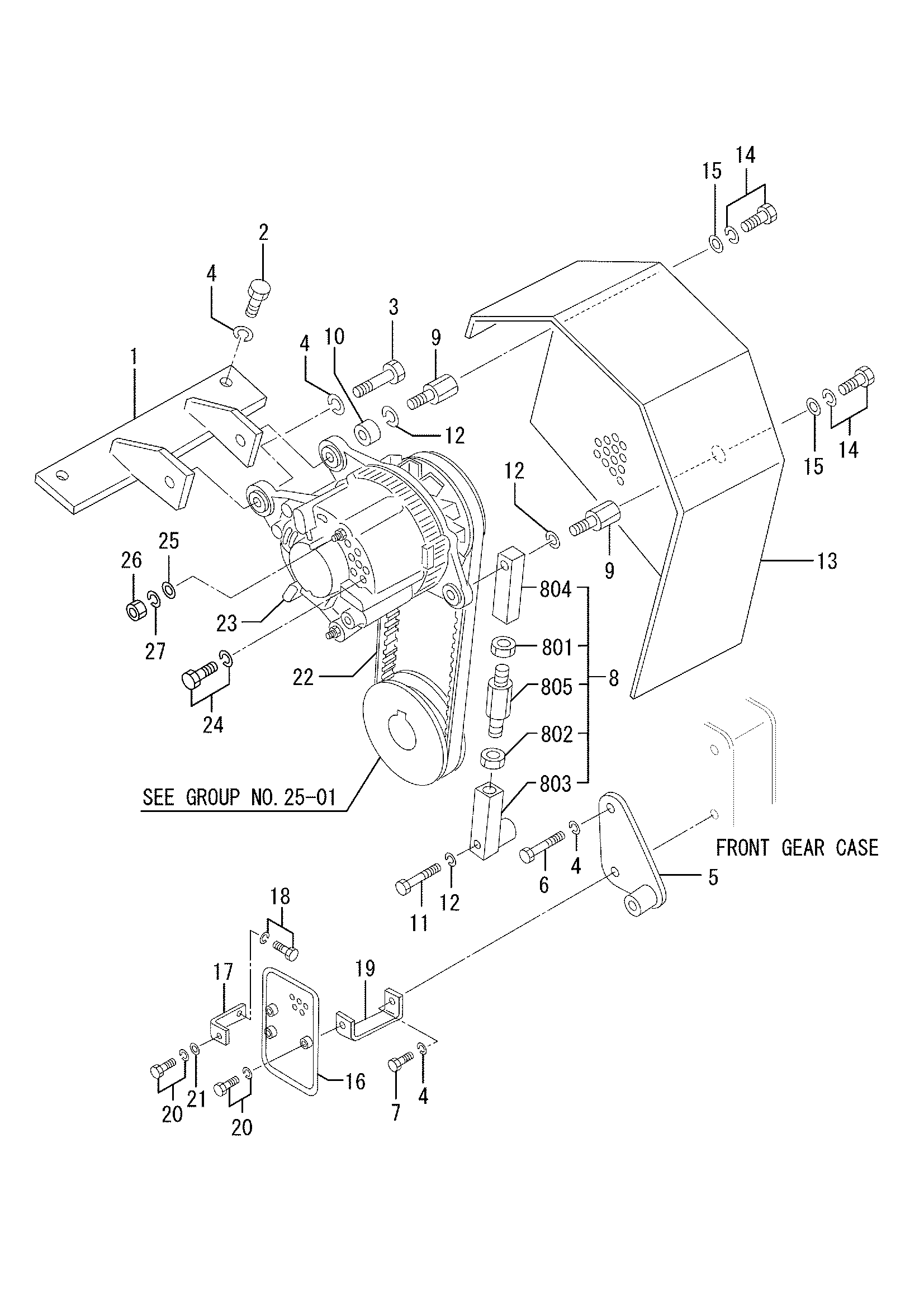

Заводская схема «Генератор общий» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3776803100 | Кронштейн, генератор | 1 |
| 2 | HF103512030 | Болт | 2 |
| 3 | HF103512035 | Болт | 1 |
| 4 | HF251512000 | Пружинная шайба | 5 |
| 5 | H3776823200 | Кронштейн, генератор | 1 |
| 6 | HF103512035 | Болт | 1 |
| 7 | HF103512040 | Болт | 1 |
| 8 | H3776811010 | Регулировочный шток в сборе | 1 |
| 8-01 | HF232016000 | Гайка, JAM | 1 |
| 8-02 | H0941301601 | Гайка, блокировка | 1 |
| 8-03 | H3786802200 | Шток, генератор | 1 |
| 8-04 | H3786802300 | Шток, регулировочный | 1 |
| 8-05 | H3776813700 | Шток | 1 |
| 9 | H3776803500 | Болт | 2 |
| 10 | H3776803600 | Проставка | 1 |
| 11 | HF103512060 | Болт | 1 |
| 12 | HF251512000 | Пружинная шайба | 3 |
| 13 | H3776803300 | Крышка, ремень | 1 |
| 14 | HF180510020 | Болт, W/шайба | 2 |
| 15 | HF250010000 | Шайба, плаин | 2 |
| 16 | H3776803400 | Крышка, ремень | 1 |
| 17 | H3776802700 | Стойка, крышка | 2 |
| 18 | HF180512025 | Болт, W/шайба | 2 |
| 19 | H3776803800 | Стойка, крышка | 1 |
| 20 | HF180510016 | Болт, W/шайба | 3 |
| 21 | HF250010000 | Шайба, плаин | 2 |
| 22 | H3776824300 | Ремень, риббед | 1 |
| 23 | H0434339020 | Генератор | 1 |
| 24 | HF180508020 | Болт, W/шайба | 1 |
| 25 | HF250010000 | Шайба, плаин | 1 |
| 26 | HF230010000 | Гайка | 1 |
| 27 | HF251510000 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
