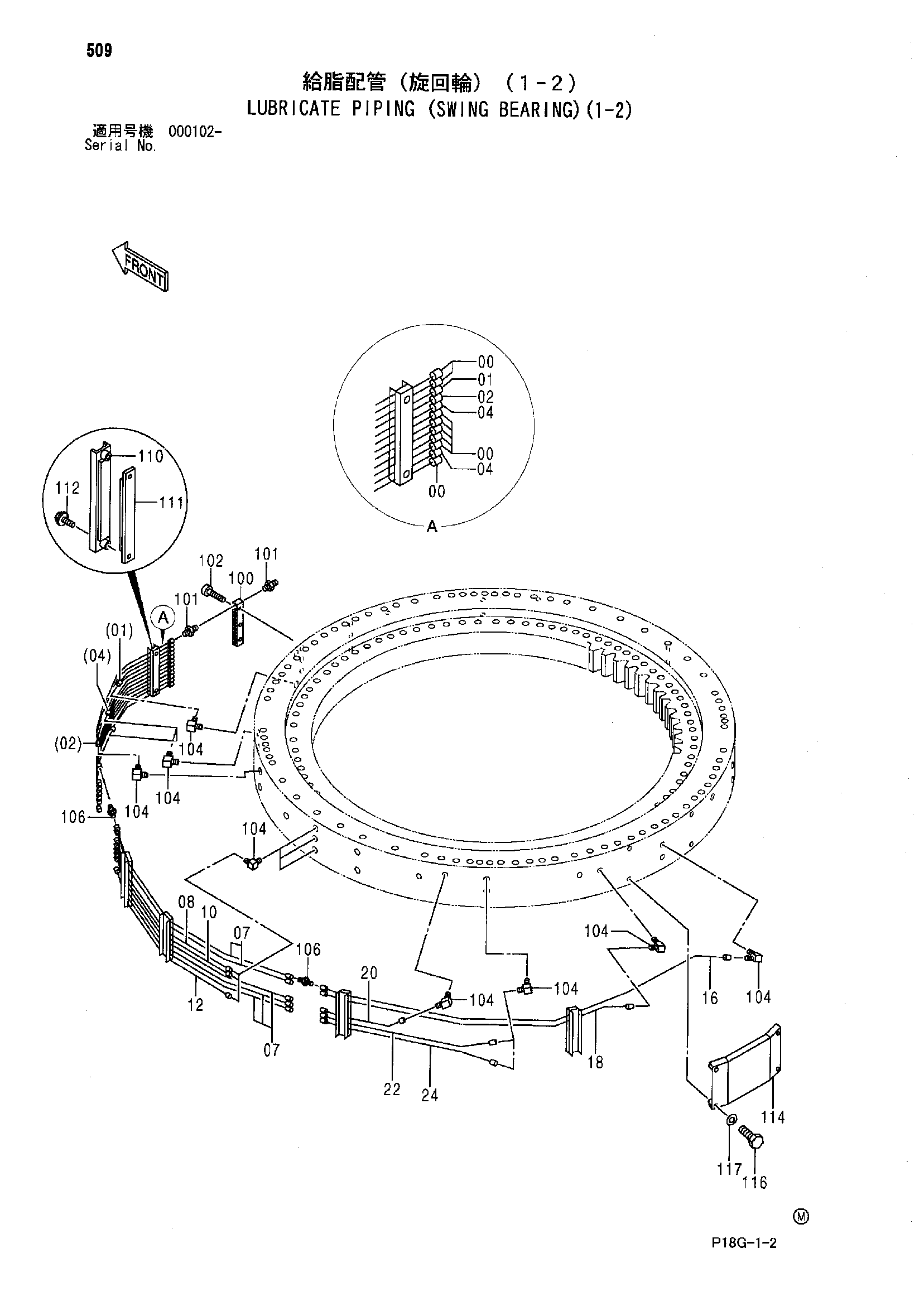

Трубопроводы системы смазки (опорно-поворотное устройство)(1-2) — HITACHI EX8000
Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)(1-2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3102415 | Трубка | 8 |
| 01 | 4621018 | Трубка | 1 |
| 02 | 3102416 | Трубка | 1 |
| 04 | 4621019 | Трубка | 2 |
| 07 | 3102418 | Трубка | 5 |
| 08 | 4621020 | Трубка | 1 |
| 10 | 4621022 | Трубка | 1 |
| 12 | 4621024 | Трубка | 1 |
| 16 | 3102419 | Трубка | 1 |
| 18 | 3102421 | Трубка | 1 |
| 20 | 4621026 | Трубка | 1 |
| 22 | 4621028 | Трубка | 1 |
| 24 | 4621030 | Трубка | 1 |
| 100 | 4621105 | Блок | 1 |
| 101 | 4119986 | Адаптер | 24 |
| 102 | M341245 | Болт с внутренним шестигранником | 3 |
| 104 | 4147587 | Угловой штуцер | 12 |
| 106 | 4099282 | Адаптер | 13 |
| 110 | 9762575 | Хомут | 5 |
| 111 | 9762576 | Хомут | 5 |
| 112 | J271045 | Болт с шайбой | 10 |
| 112A | J901045 | Болт | 1 |
| 112B | J222010 | Шайба | 1 |
| 114 | 8096380 | Крышка | 7 |
| 116 | J921490 | Болт | 28 |
| 117 | J222014 | Шайба | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
