Кабина (1) — HITACHI EX8000

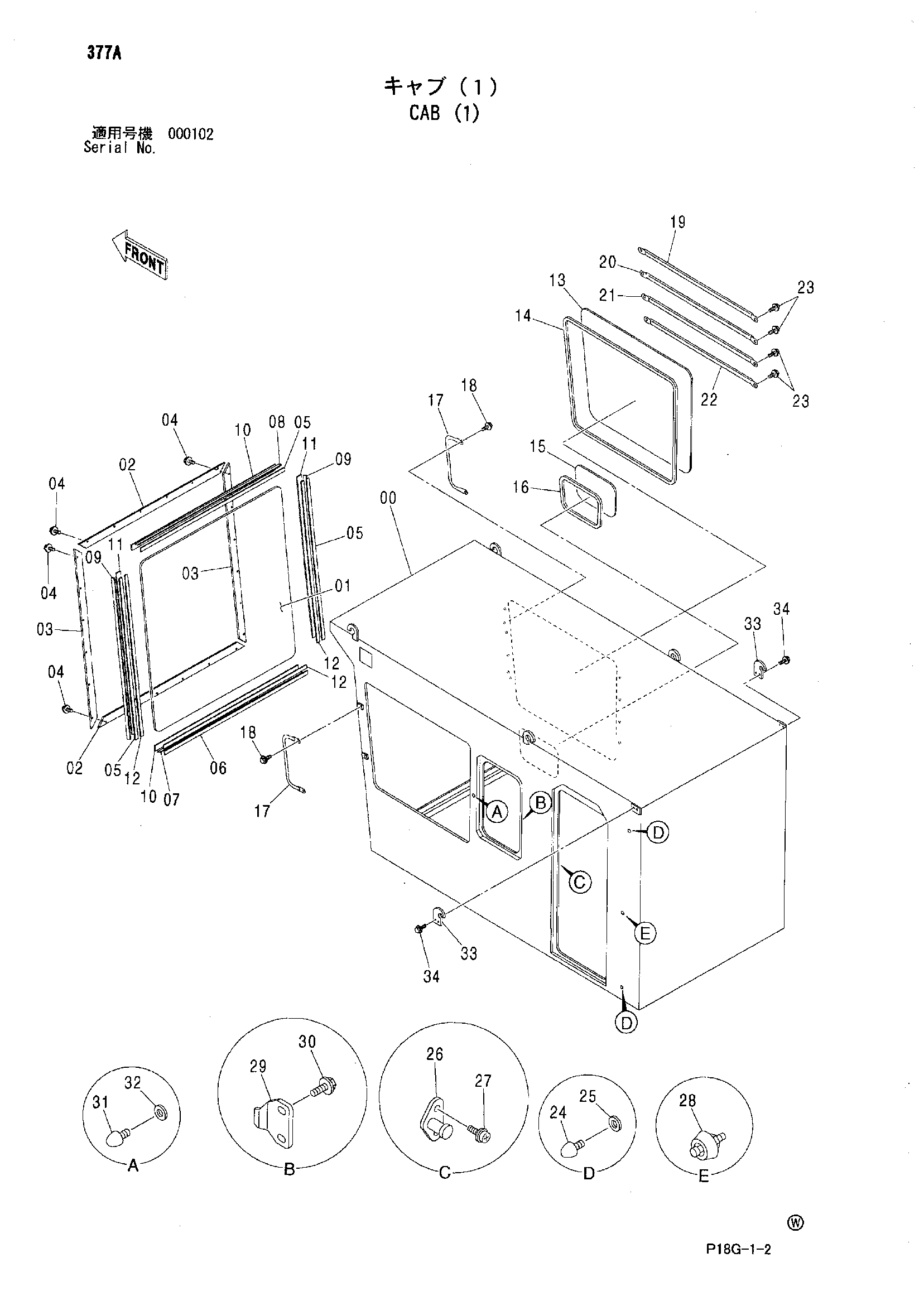

Заводская схема «Кабина (1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4654061 | Стекло | 1 |
| 02 | 4654062 | Пластина | 2 |
| 03 | 4654063 | Пластина | 2 |
| 04 | J281030 | Болт с шайбой | 24 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 05 | 4444637 | Резиновое уплотнение | 2 |
| 06 | 4654064 | Резиновое уплотнение | 1 |
| 07 | 4654065 | Резиновая прокладка | 1 |
| 08 | 4654066 | Резиновая прокладка | 1 |
| 09 | 4654067 | Резиновая прокладка | 2 |
| 10 | 4654068 | Резиновая прокладка | 2 |
| 11 | 4654069 | Резиновая прокладка | 2 |
| 12 | 4654076 | Резиновая прокладка | 4 |
| 13 | 4654077 | Стекло | 2 |
| 14 | 4654078 | Резиновая прокладка | 2 |
| 15 | 4654079 | Стекло | 1 |
| 16 | 4654080 | Резиновая прокладка | 1 |
| 17 | 4654081 | Рукоятка | 2 |
| 18 | J271025 | Болт с шайбой | 4 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4654082 | Защитный кожух | 1 |
| 20 | 4654083 | Защитный кожух | 1 |
| 21 | 4654084 | Защитный кожух | 1 |
| 22 | 4654086 | Защитный кожух | 1 |
| 23 | J271025 | Болт с шайбой | 8 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4654087 | Ограничитель резиновый | 3 |
| 25 | 4607053 | Проставка | 2 |
| 26 | 4422842 | Ответная планка | 1 |
| 27 | 4372210 | Винт с шайбой | 2 |
| 28 | 4243864 | Защёлка дверь | 1 |
| 29 | 4654088 | Кронштейн | 1 |
| 30 | 4444669 | Болт с шайбой | 2 |
| 31 | 4654089 | Ограничитель резиновый | 1 |
| 32 | 4607053 | Проставка | 2 |
| 33 | 4654090 | Крюк | 2 |
| 34 | J271040 | Болт с шайбой | 4 |
| 34A | J901040 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
