Быстрый заправка система (подъём деталь) — HITACHI EX8000

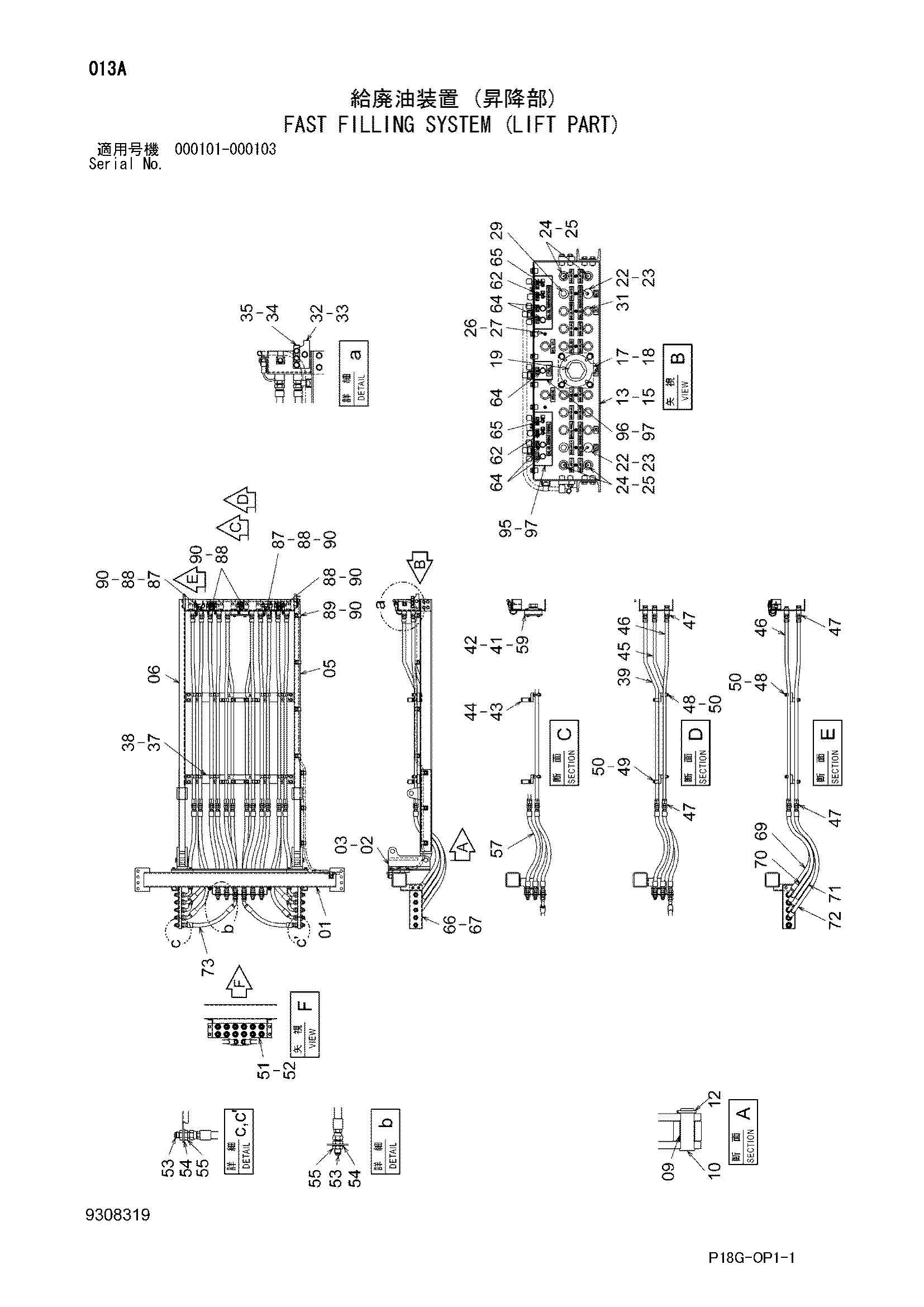

Заводская схема «Быстрый заправка система (подъём деталь)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6026104 | Опора | 1 |
| 02 | 8112362 | Кронштейн | 1 |
| 03 | J271235 | Болт с шайбой | 12 |
| 03A | J901235 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 8091960 | Рукоять | 1 |
| 06 | 8097203 | Рукоять | 1 |
| 09 | 4617200 | Втулка | 2 |
| 10 | 4617368 | Палец | 2 |
| 12 | A766050 | Шплинт | 2 |
| 13 | 7054345 | Панель | 1 |
| 15 | J271230 | Болт с шайбой | 8 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 9762849 | Фланец | 1 |
| 18 | J271230 | Болт с шайбой | 4 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4291578 | Пробка | 1 |
| 22 | 4178747 | Рекеивер | 2 |
| 23 | 4414865 | Колпачок | 2 |
| 24 | 4178751 | Рекеивер | 4 |
| 25 | 4178752 | Колпачок | 4 |
| 26 | M430513 | Винт | 12 |
| 27 | A590106 | Плоская шайба | 12 |
| 29 | 4291577 | Пробка | 2 |
| 31 | 4505388 | Пробка | 14 |
| 32 | 4192418 | Ограничитель | 2 |
| 33 | J271240 | Болт с шайбой | 4 |
| 33A | J901240 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | 4192419 | Кронштейн | 1 |
| 35 | J271020 | Болт с шайбой | 2 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 9769023 | Опора | 2 |
| 38 | J271245 | Болт с шайбой | 8 |
| 38A | J901245 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | 9769025 | Трубка | 2 |
| 41 | 4153543 | Уплотнительное кольцо | 1 |
| 42 | J271240 | Болт с шайбой | 4 |
| 42A | J901240 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 43 | 4000909 | Хомут трубки | 2 |
| 44 | J271030 | Болт с шайбой | 4 |
| 44A | J901030 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 9769024 | Трубка | 2 |
| 46 | 9762114 | Трубка | 18 |
| 47 | A852166 | Адаптер | 44 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | 4053596 | Хомут трубки | 20 |
| 49 | 4053595 | Хомут трубки | 4 |
| 50 | J271255 | Болт с шайбой | 24 |
| 50A | J901255 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 51 | 3112155 | Кронштейн | 1 |
| 52 | J271030 | Болт с шайбой | 4 |
| 52A | J901030 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | 4617059 | Адаптер | 24 |
| 54 | A590127 | Плоская шайба | 24 |
| 55 | 4617058 | Гайка | 24 |
| 57 | 4294085 | Шланг | 14 |
| 59 | 4707411 | Крышка | 1 |
| 62 | 4377351 | Выключатель | 2 |
| 62A | 4405843 | Колпачок резиновый | 1 |
| 64 | 4624142 | LED | 5 |
| 65 | 4657012 | Выключатель | 2 |
| 66 | 4680227 | Панель | 2 |
| 67 | J271035 | Болт с шайбой | 4 |
| 67A | J901035 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 69 | 4303053 | Шланг | 2 |
| 70 | 4365239 | Шланг | 2 |
| 71 | 4364237 | Шланг | 2 |
| 72 | 4367608 | Шланг | 2 |
| 73 | 4614040 | Шланг | 2 |
| 87 | 4257159 | Кронштейн | 2 |
| 88 | 4448037 | Кронштейн | 7 |
| 89 | 4190253 | Зажим | 13 |
| 90 | J271025 | Болт с шайбой | 17 |
| 90A | J901025 | Болт | 1 |
| 90B | J222010 | Шайба | 1 |
| 95 | 8112392 | Панель | 2 |
| 96 | 8112393 | Панель | 1 |
| 97 | J271025 | Болт с шайбой | 6 |
| 97A | J901025 | Болт | 1 |
| 97B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
