Трубопроводы системы смазки (рукоять)(погрузчик) — HITACHI EX8000

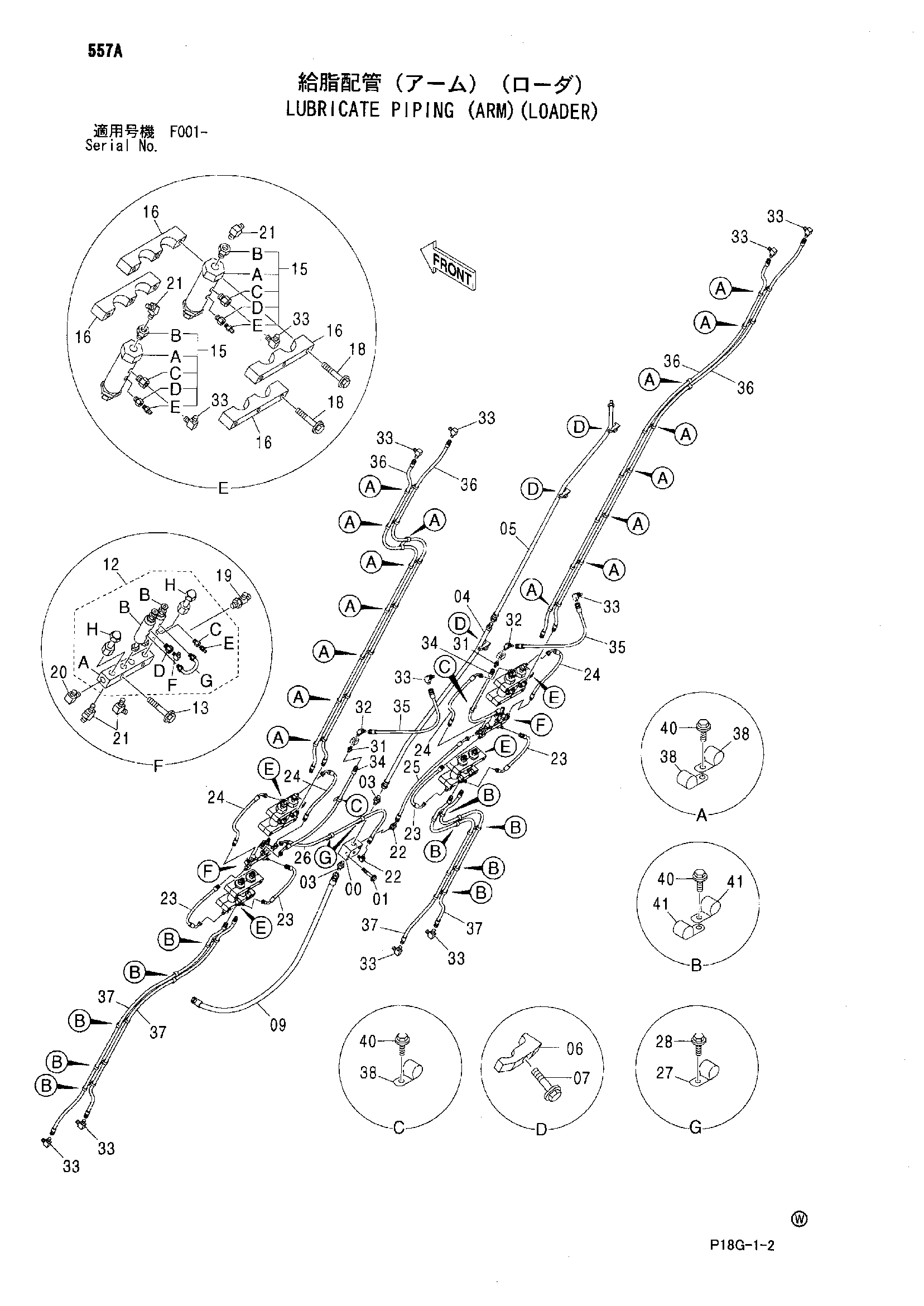

Заводская схема «Трубопроводы системы смазки (рукоять)(погрузчик)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4622863 | Блок | 1 |
| 01 | J271290 | Болт с шайбой | 2 |
| 01A | J901290 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4221278 | Адаптер | 2 |
| 04 | 9762629 | Трубка | 1 |
| 05 | 8097224 | Трубка | 1 |
| 06 | 4053595 | Хомут трубки | 3 |
| 07 | J271260 | Болт с шайбой | 3 |
| 07A | J901260 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4622213 | Шланг | 1 |
| 12 | 4622422 | Клапан | 2 |
| 12B | 4182051 | Инджектор клапан | 2 |
| 12C | 4191349 | Адаптер | 1 |
| 12D | 4253567 | Адаптер | 1 |
| 12F | 4154656 | Угловой штуцер | 1 |
| 12H | 4320469 | Пробка | 2 |
| 13 | J260850 | Болт с шайбой | 4 |
| 13A | J900850 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 4382337 | Клапан | 8 |
| 15A | 4431286 | Клапан | 1 |
| 15B | 4320267 | Переходник | 1 |
| 15C | 4320268 | Переходник | 1 |
| 15D | 4191349 | Адаптер | 1 |
| 15E | J75481 | Пресс-маслёнка | 1 |
| 16 | 4431225 | Хомут | 16 |
| 18 | J271000 | Болт с шайбой | 24 |
| 18A | J901000 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | A852433 | Тройник | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852333 | Угловой штуцер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4157919 | Угловой штуцер | 12 |
| 22 | 4154657 | Угловой штуцер | 2 |
| 23 | 4623633 | Шланг | 4 |
| 24 | 4623634 | Шланг | 4 |
| 25 | 4623635 | Шланг | 1 |
| 26 | 4623636 | Шланг | 1 |
| 27 | 4190262 | Зажим | 2 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 31 | 4154651 | Адаптер | 2 |
| 32 | 4154655 | Угловой штуцер | 2 |
| 33 | 4154656 | Угловой штуцер | 18 |
| 34 | 4313246 | Шланг | 2 |
| 35 | 4269799 | Шланг | 2 |
| 36 | 4269829 | Шланг | 4 |
| 37 | 4404155 | Шланг | 4 |
| 38 | 4190272 | Зажим | 34 |
| 40 | J271025 | Болт с шайбой | 28 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | 4190273 | Зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
