Пилотные гидролинии (2-2) — HITACHI EX8000

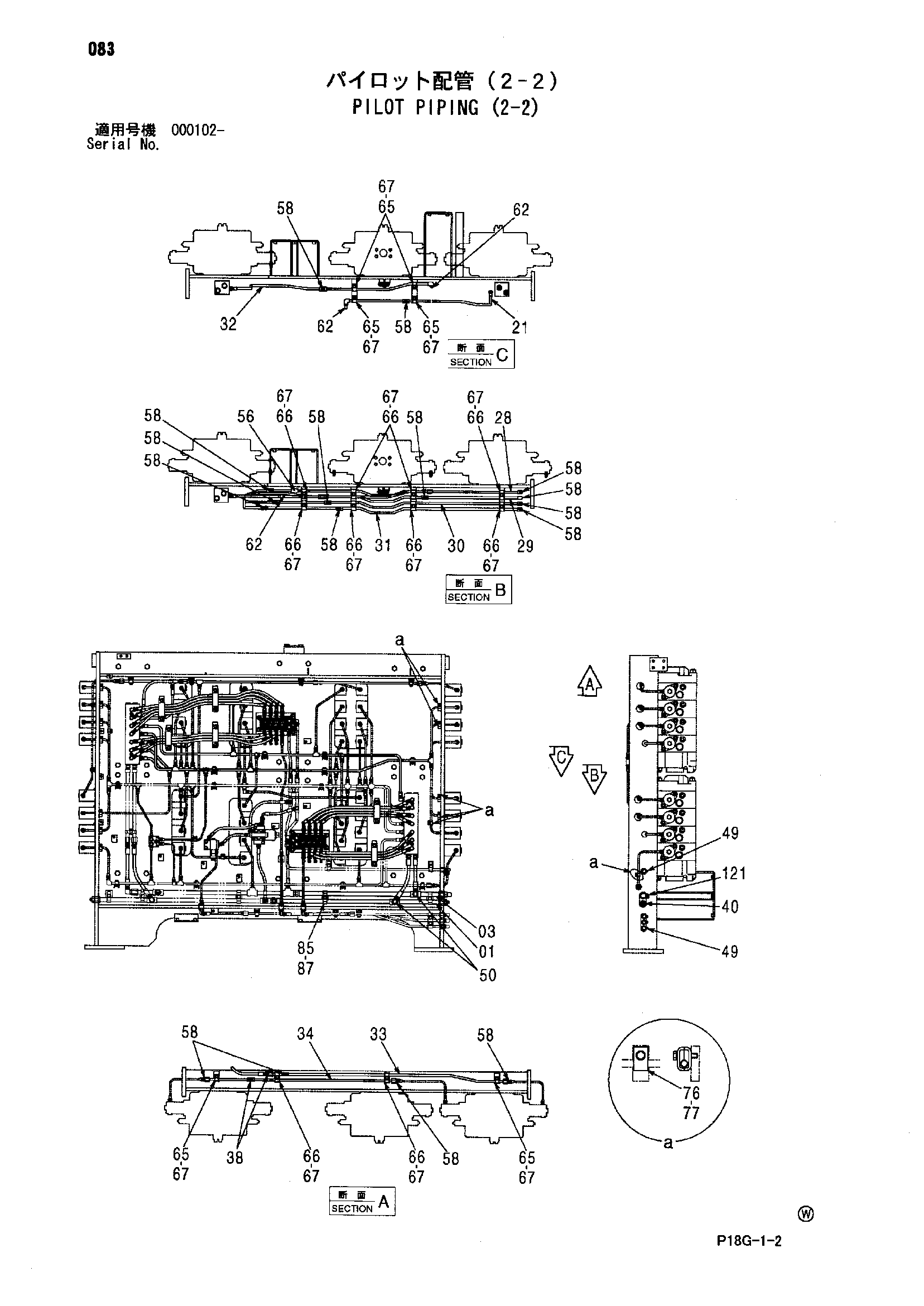

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9763047 | Трубка | 1 |
| 03 | 9763049 | Трубка | 1 |
| 21 | 8097610 | Трубка | 1 |
| 28 | 8097600 | Трубка | 1 |
| 29 | 8097595 | Трубка | 1 |
| 30 | 8097592 | Трубка | 1 |
| 31 | 8097587 | Трубка | 1 |
| 32 | 8095688 | Трубка | 1 |
| 33 | 8097614 | Трубка | 1 |
| 34 | 8097616 | Трубка | 1 |
| 38 | A852133 | Адаптер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4317612 | Адаптер | 1 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | A852333 | Угловой штуцер | 4 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | A852344 | Угловой штуцер | 2 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 4255304 | Штуцер трубки | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4200813 | Адаптер | 20 |
| 62 | 4344046 | Угловой штуцер | 3 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4401675 | Хомут | 6 |
| 66 | 4001156 | Хомут трубки | 10 |
| 67 | J271040 | Болт с шайбой | 16 |
| 67A | J901040 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 76 | 4367706 | Хомут | 12 |
| 77 | J260630 | Болт с шайбой | 6 |
| 77A | J900630 | Болт | 1 |
| 77B | A590106 | Плоская шайба | 1 |
| 85 | 4053596 | Хомут трубки | 2 |
| 87 | J271260 | Болт с шайбой | 2 |
| 87A | J901260 | Болт | 1 |
| 87B | J222012 | Шайба | 1 |
| 121 | A852366 | Угловой штуцер | 1 |
| 121A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
