Привод тумблер — HITACHI EX8000

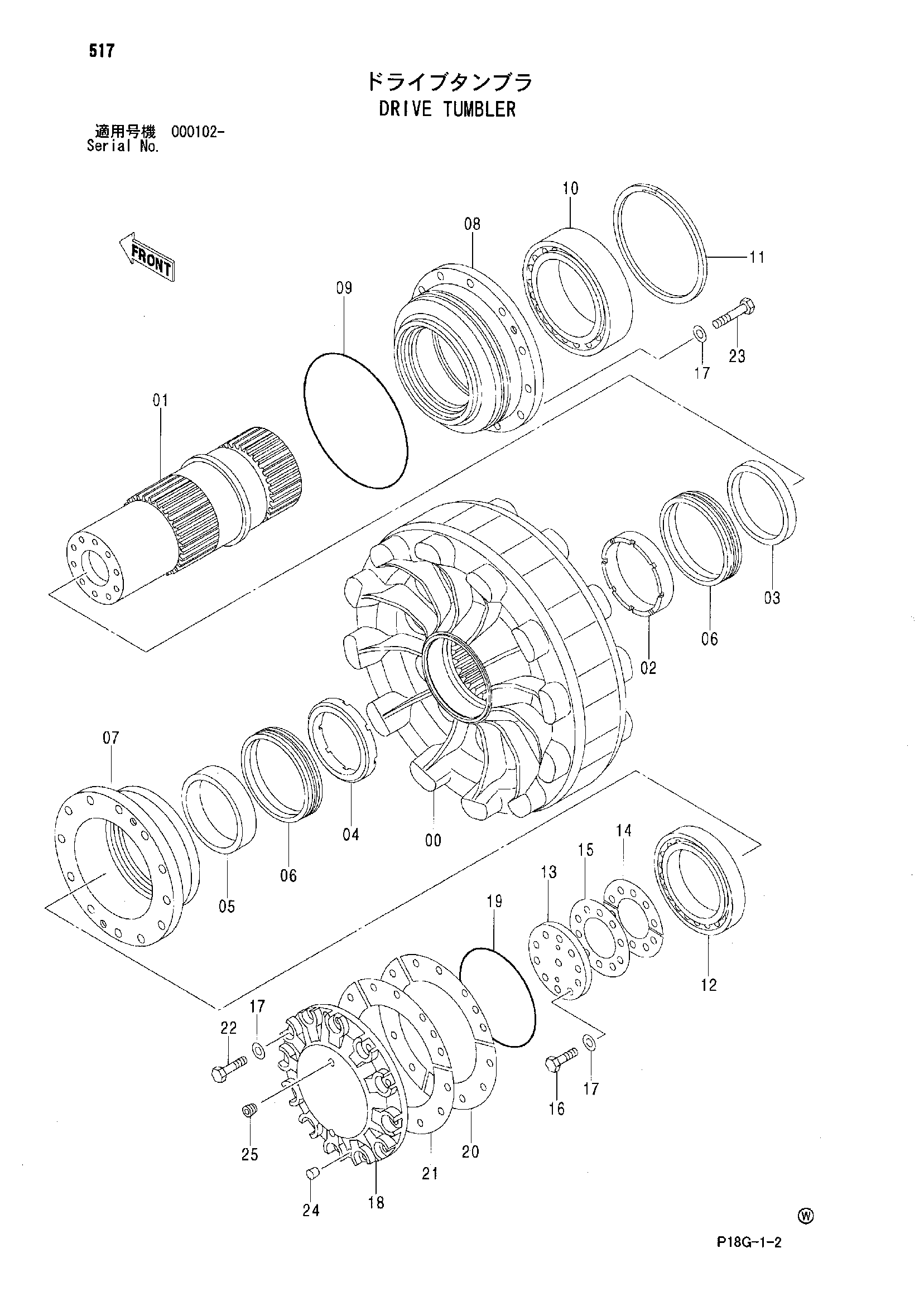

Заводская схема «Привод тумблер» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9237806 | Привод тумблер | 2 | |
| 00 | 1031960 | Тумблер дривинг | 1 |
| 01 | 2050596 | Вал | 1 |
| 02 | 4610198 | Проставка | 1 |
| 03 | 4610200 | Проставка | 1 |
| 04 | 4610197 | Проставка | 1 |
| 05 | 4610199 | Проставка | 1 |
| 06 | 4606284 | Комплект уплотнений | 2 |
| 07 | 2050593 | Картридж | 1 |
| 08 | 2050594 | Картридж | 1 |
| 09 | 4610189 | Уплотнительное кольцо | 1 |
| 10 | 4606285 | Подшипник. спх.рол. | 1 |
| 11 | 4610191 | Стопорное кольцо | 1 |
| 12 | 4606286 | Подшипник. спх.рол. | 1 |
| 13 | 4610190 | Пластина | 1 |
| 14 | 4610192 | Регулировочная шайба 0.1mm | 10 |
| 15 | 4610194 | Регулировочная шайба 0.5mm | 2 |
| 16 | J834210 | Болт | 10 |
| 17 | 4114412 | Шайба | 34 |
| 18 | 2050595 | Крышка | 1 |
| 19 | 4610188 | Уплотнительное кольцо | 1 |
| 20 | 4610195 | Регулировочная шайба 0.1mm | 9 |
| 21 | 4610196 | Регулировочная шайба 0.3mm | 6 |
| 22 | J834215 | Болт | 12 |
| 23 | J834210 | Болт | 12 |
| 24 | 4400627 | Пробка | 2 |
| 25 | 94-2015 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
