Поручень (правый) — HITACHI EX8000

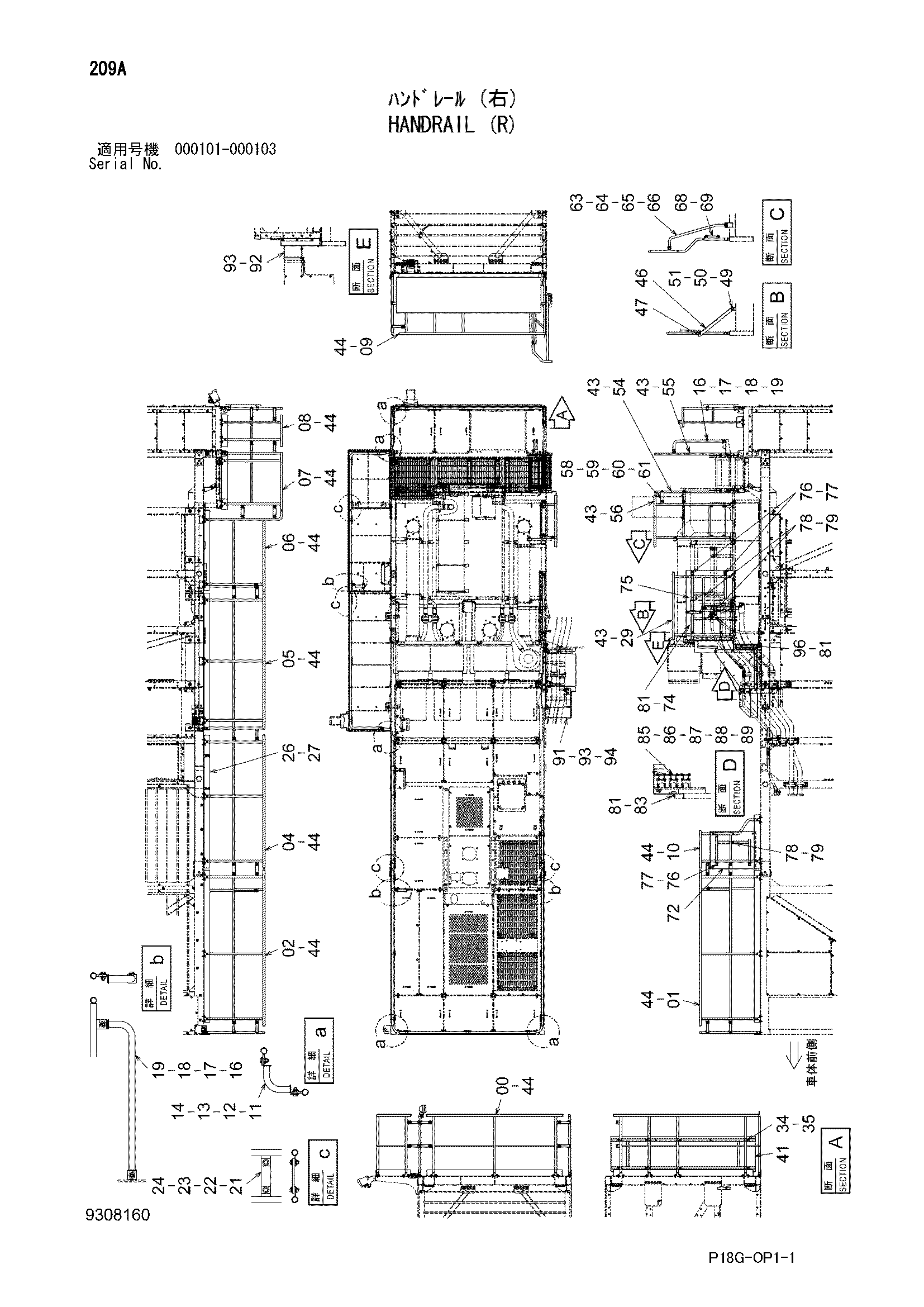

Заводская схема «Поручень (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046554 | Поручень | 1 |
| 01 | 7046555 | Поручень | 1 |
| 02 | 7046556 | Поручень | 1 |
| 04 | 7046558 | Поручень | 1 |
| 05 | 7055137 | Поручень | 1 |
| 06 | 7055138 | Поручень | 1 |
| 07 | 7055139 | Поручень | 1 |
| 08 | 8113976 | Поручень | 1 |
| 09 | 7055144 | Поручень | 1 |
| 10 | 7056162 | Поручень | 1 |
| 11 | 9744447 | Трубка | 10 |
| 12 | J921240 | Болт | 20 |
| 13 | 449490 | Плоская шайба | 40 |
| 14 | J950012 | Гайка | 20 |
| 16 | 9744411 | Трубка | 4 |
| 17 | J921240 | Болт | 8 |
| 18 | 449490 | Плоская шайба | 16 |
| 19 | J950012 | Гайка | 8 |
| 21 | 4621981 | Пластина | 8 |
| 22 | J921240 | Болт | 16 |
| 23 | 449490 | Плоская шайба | 32 |
| 24 | J950012 | Гайка | 16 |
| 26 | 4433267 | Пластина | 1 |
| 27 | J281230 | Болт с шайбой | 4 |
| 27A | J901230 | Болт | 1 |
| 27B | 4249324 | Шайба | 1 |
| 29 | 8113978 | Поручень | 1 |
| 34 | 4190127 | Хомут трубки | 8 |
| 35 | J271270 | Болт с шайбой | 8 |
| 35A | J901270 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 41 | 8113977 | Крышка | 1 |
| 43 | J271235 | Болт с шайбой | 24 |
| 43A | J901235 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | J271240 | Болт с шайбой | 60 |
| 44A | J901240 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 46 | 8114728 | Стойка | 1 |
| 47 | 4190126 | Хомут трубки | 1 |
| 49 | J281240 | Болт с шайбой | 1 |
| 49A | J901240 | Болт | 1 |
| 49B | 4249324 | Шайба | 1 |
| 50 | 449490 | Плоская шайба | 1 |
| 51 | J950012 | Гайка | 1 |
| 54 | 8119587 | Поручень | 1 |
| 55 | 8119590 | Поручень | 1 |
| 56 | 8119458 | Поручень | 1 |
| 58 | 4704613 | Пластина | 2 |
| 59 | J921240 | Болт | 4 |
| 60 | 449490 | Плоская шайба | 8 |
| 61 | J950012 | Гайка | 4 |
| 63 | 9771630 | Трубка | 1 |
| 64 | J921240 | Болт | 2 |
| 65 | 449490 | Плоская шайба | 4 |
| 66 | J950012 | Гайка | 2 |
| 68 | 4706210 | Крышка | 1 |
| 69 | J281025 | Болт с шайбой | 4 |
| 69A | J901025 | Болт | 1 |
| 69B | 4486055 | Шайба | 1 |
| 72 | 7058416 | Фенке | 1 |
| 74 | 7058479 | Фенке | 1 |
| 75 | 7058492 | Фенке | 1 |
| 76 | 4053598 | Хомут трубки | 7 |
| 77 | J271270 | Болт с шайбой | 7 |
| 77A | J901270 | Болт | 1 |
| 77B | J222012 | Шайба | 1 |
| 78 | 4053595 | Хомут трубки | 3 |
| 79 | J271265 | Болт с шайбой | 3 |
| 79A | J901265 | Болт | 1 |
| 79B | J222012 | Шайба | 1 |
| 81 | J281025 | Болт с шайбой | 8 |
| 81A | J901025 | Болт | 1 |
| 81B | 4486055 | Шайба | 1 |
| 83 | 8121227 | Кронштейн | 1 |
| 85 | 8121246 | Кронштейн | 1 |
| 86 | 4000909 | Хомут трубки | 3 |
| 87 | J271035 | Болт с шайбой | 6 |
| 87A | J901035 | Болт | 1 |
| 87B | J222010 | Шайба | 1 |
| 88 | 4486055 | Шайба | 6 |
| 89 | J950010 | Гайка | 6 |
| 91 | 6028040 | Крышка | 1 |
| 92 | 7058486 | Крышка | 1 |
| 93 | J281030 | Болт с шайбой | 9 |
| 93A | J901030 | Болт | 1 |
| 93B | 4486055 | Шайба | 1 |
| 94 | J281035 | Болт с шайбой | 2 |
| 94A | J901035 | Болт | 1 |
| 94B | 4486055 | Шайба | 1 |
| 96 | 8121239 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
