Пилотные гидролинии (центральный) — HITACHI EX8000

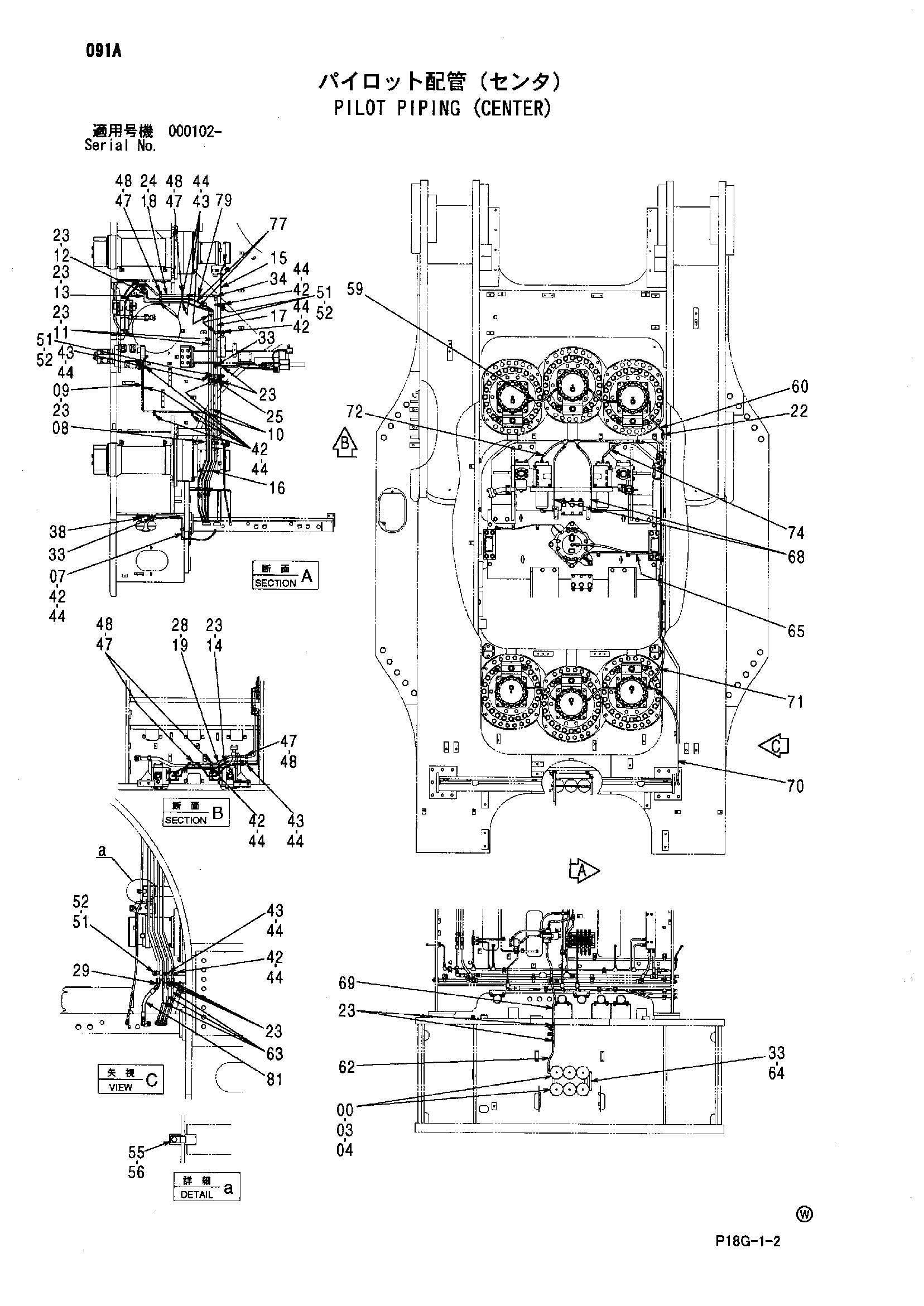

Заводская схема «Пилотные гидролинии (центральный)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200387 | Гидроаккумулятор | 6 |
| 00A | 955656 | Уплотнительное кольцо | 1 |
| 03 | 8038506 | Блок | 2 |
| 04 | J271030 | Болт с шайбой | 8 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 07 | 9763118 | Трубка | 1 |
| 08 | 8097694 | Трубка | 1 |
| 09 | 8097696 | Трубка | 1 |
| 10 | 8097697 | Трубка | 2 |
| 11 | 9763104 | Трубка | 2 |
| 12 | 8097721 | Трубка | 1 |
| 13 | 8097698 | Трубка | 1 |
| 14 | 9763116 | Трубка | 1 |
| 15 | 9763105 | Трубка | 1 |
| 16 | 8097722 | Трубка | 1 |
| 17 | 9763109 | Трубка | 1 |
| 18 | 9763112 | Трубка | 1 |
| 19 | 9763113 | Трубка | 1 |
| 22 | A852132 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852133 | Адаптер | 18 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852144 | Адаптер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | A852166 | Адаптер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | A852233 | Угловой штуцер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852266 | Угловой штуцер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | A852333 | Угловой штуцер | 4 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4279061 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | A885003 | Пробка | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4138227 | Хомут трубки | 11 |
| 43 | 4053593 | Хомут трубки | 6 |
| 44 | J271045 | Болт с шайбой | 17 |
| 44A | J901045 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 47 | 4053594 | Хомут трубки | 5 |
| 48 | J271050 | Болт с шайбой | 5 |
| 48A | J901050 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 51 | 4053595 | Хомут трубки | 4 |
| 52 | J271260 | Болт с шайбой | 4 |
| 52A | J901260 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 55 | 4190253 | Зажим | 1 |
| 56 | J271025 | Болт с шайбой | 1 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 59 | 4245114 | Шланг | 4 |
| 60 | 4326559 | Шланг | 1 |
| 62 | 4269831 | Шланг | 1 |
| 63 | 4269832 | Шланг | 3 |
| 64 | 4269833 | Шланг | 1 |
| 65 | 4624563 | Шланг | 1 |
| 68 | 4636528 | Шланг | 2 |
| 69 | 4368492 | Шланг | 1 |
| 70 | 4624565 | Шланг | 1 |
| 71 | 4624566 | Шланг | 1 |
| 72 | 4131418 | Шланг | 1 |
| 74 | 4218086 | Шланг | 1 |
| 77 | 4624568 | Шланг | 2 |
| 79 | 4270453 | Шланг | 1 |
| 81 | 4619714 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
