Крышка двигателя (1-3)(правый) — HITACHI EX8000

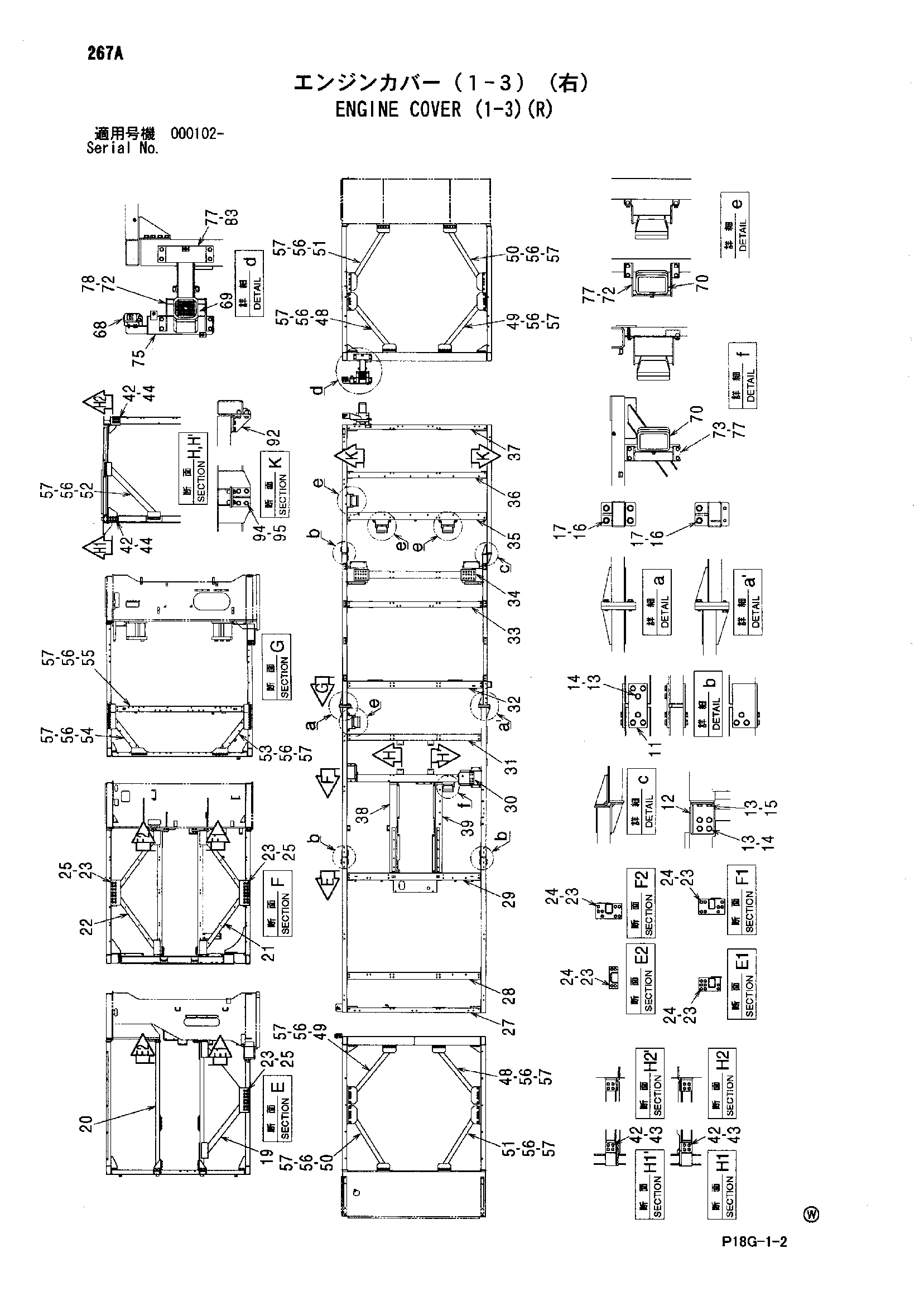

Заводская схема «Крышка двигателя (1-3)(правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4621206 | Пластина | 3 |
| 12 | 9762602 | Кронштейн | 2 |
| 13 | J931645 | Болт | 45 |
| 14 | J222016 | Шайба | 41 |
| 15 | 4087197 | Шайба | 4 |
| 16 | J931655 | Болт | 8 |
| 17 | 4087197 | Шайба | 8 |
| 19 | 7046388 | Опора | 1 |
| 20 | 8096475 | Опора | 1 |
| 21 | 6022806 | Опора | 1 |
| 22 | 6022807 | Опора | 1 |
| 23 | J931645 | Болт | 70 |
| 24 | J222016 | Шайба | 28 |
| 25 | 4087197 | Шайба | 42 |
| 27 | 7046365 | Балка | 1 |
| 28 | 7046366 | Балка | 1 |
| 29 | 6022805 | Балка | 1 |
| 30 | 6022804 | Балка | 1 |
| 31 | 7046367 | Балка | 1 |
| 32 | 7048533 | Балка | 1 |
| 33 | 8096444 | Балка | 1 |
| 34 | 8096445 | Балка | 1 |
| 35 | 7046368 | Балка | 1 |
| 36 | 7046369 | Балка | 1 |
| 37 | 7046370 | Балка | 1 |
| 38 | 7046375 | Балка | 1 |
| 39 | 7046376 | Балка | 1 |
| 42 | J931655 | Болт | 40 |
| 43 | J222016 | Шайба | 16 |
| 44 | 4087197 | Шайба | 24 |
| 48 | 8096464 | Стойка | 2 |
| 49 | 8096465 | Стойка | 2 |
| 50 | 8096466 | Стойка | 2 |
| 51 | 8096467 | Стойка | 2 |
| 52 | 9762603 | Стойка | 2 |
| 53 | 8096469 | Стойка | 1 |
| 54 | 8096470 | Стойка | 1 |
| 55 | 7046387 | Балка | 1 |
| 56 | J931645 | Болт | 130 |
| 57 | 4087197 | Шайба | 130 |
| 68 | 4624809 | Камера | 1 |
| 69 | 4615482 | Фонарь воркинг | 1 |
| 70 | 4336570 | Фара | 5 |
| 70A | 4326801 | Ленс блок | 1 |
| 70B | 4326802 | Рама | 1 |
| 70C | 4285648 | Лампа | 1 |
| 70D | 4326803 | Прокладка | 1 |
| 70E | 4307026 | Шайба | 1 |
| 70F | 4307027 | Винт | 4 |
| 70G | A590114 | Плоская шайба | 1 |
| 70H | A590914 | Пружинная шайба | 1 |
| 70I | J952014 | Гайка | 1 |
| 72 | 8059828 | Кронштейн | 5 |
| 73 | 8074566 | Кронштейн | 1 |
| 75 | 8077961 | Кронштейн | 1 |
| 77 | J271025 | Болт с шайбой | 24 |
| 77A | J901025 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 78 | J271030 | Болт с шайбой | 4 |
| 78A | J901030 | Болт | 1 |
| 78B | J222010 | Шайба | 1 |
| 83 | 8100542 | Кронштейн | 1 |
| 92 | 9762904 | Кронштейн | 2 |
| 94 | J222012 | Шайба | 8 |
| 95 | J921240 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
