Напорный фильтр (правый) — HITACHI EX8000

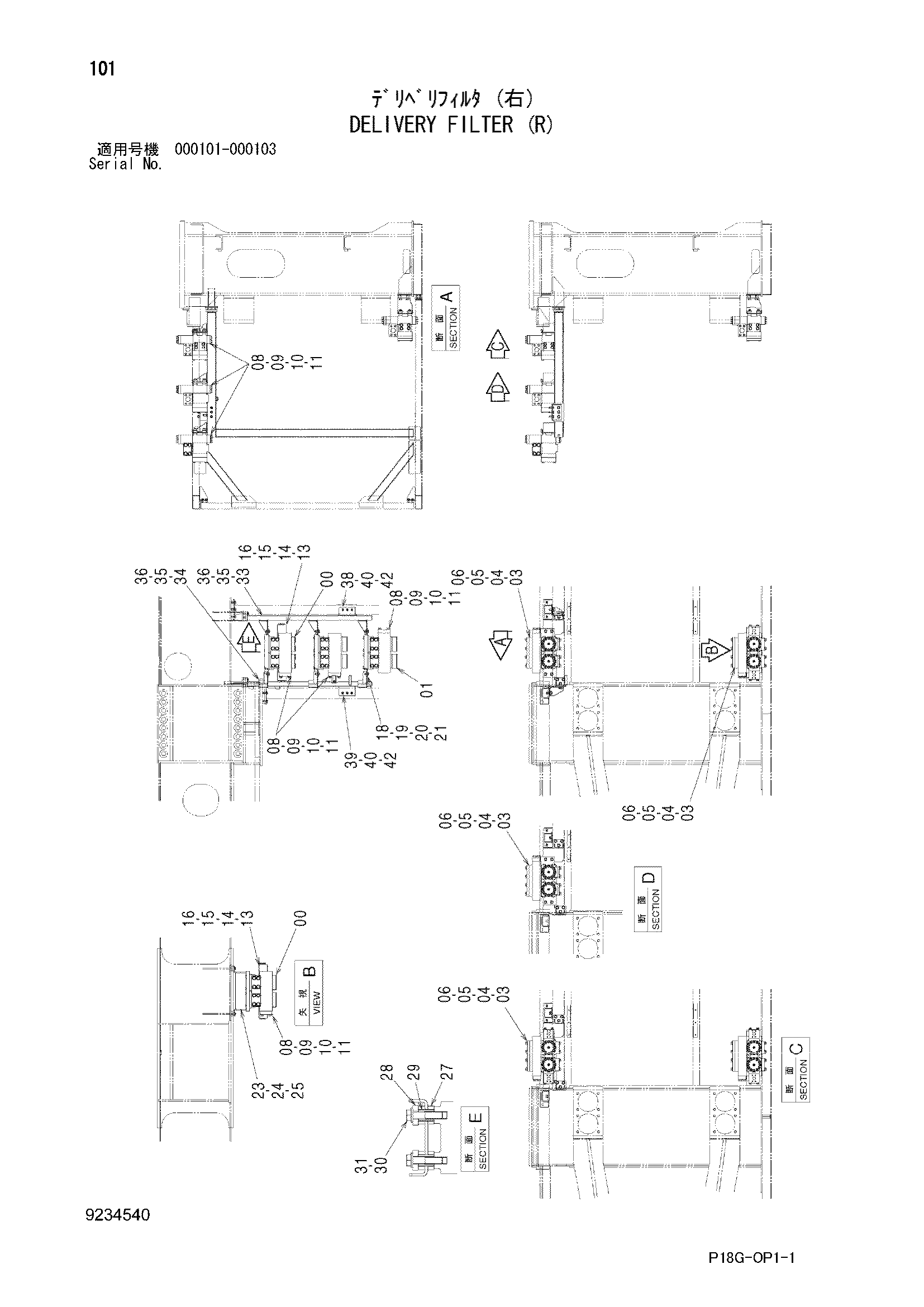

Заводская схема «Напорный фильтр (правый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9194083 | Страинер (1) | 4 |
| 01 | 9153003 | Страинер (2) | 4 |
| 03 | 4396206 | Обратный клапан | 4 |
| 04 | 4292385 | Уплотнительное кольцо | 8 |
| 05 | J932014 | Болт | 32 |
| 06 | J222020 | Шайба | 32 |
| 08 | 3031029 | Крышка | 12 |
| 09 | 4292385 | Уплотнительное кольцо | 12 |
| 10 | J932070 | Болт | 48 |
| 11 | J222020 | Шайба | 48 |
| 13 | 3070310 | Блок | 4 |
| 14 | 4292384 | Уплотнительное кольцо | 4 |
| 15 | J931606 | Болт | 16 |
| 16 | J222016 | Шайба | 16 |
| 18 | 4398573 | Кронштейн | 3 |
| 19 | J921635 | Болт | 12 |
| 20 | J222016 | Шайба | 24 |
| 21 | J950016 | Гайка | 12 |
| 23 | 8094630 | Кронштейн | 1 |
| 24 | J921640 | Болт | 4 |
| 25 | J222016 | Шайба | 4 |
| 27 | 4439887 | Резиновая подушка | 32 |
| 28 | 4199566 | Пластина | 16 |
| 29 | 4439880 | Проставка | 32 |
| 30 | J901670 | Болт | 32 |
| 31 | J222016 | Шайба | 32 |
| 33 | 7045462 | Кронштейн | 1 |
| 34 | 7045463 | Кронштейн | 1 |
| 35 | J921645 | Болт | 6 |
| 36 | J222016 | Шайба | 6 |
| 38 | 8095917 | Кронштейн | 1 |
| 39 | 8095916 | Кронштейн | 1 |
| 40 | J901445 | Болт | 12 |
| 42 | 4086894 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
