Двигатель платформа трубопроводы (правый)(3) — HITACHI EX8000

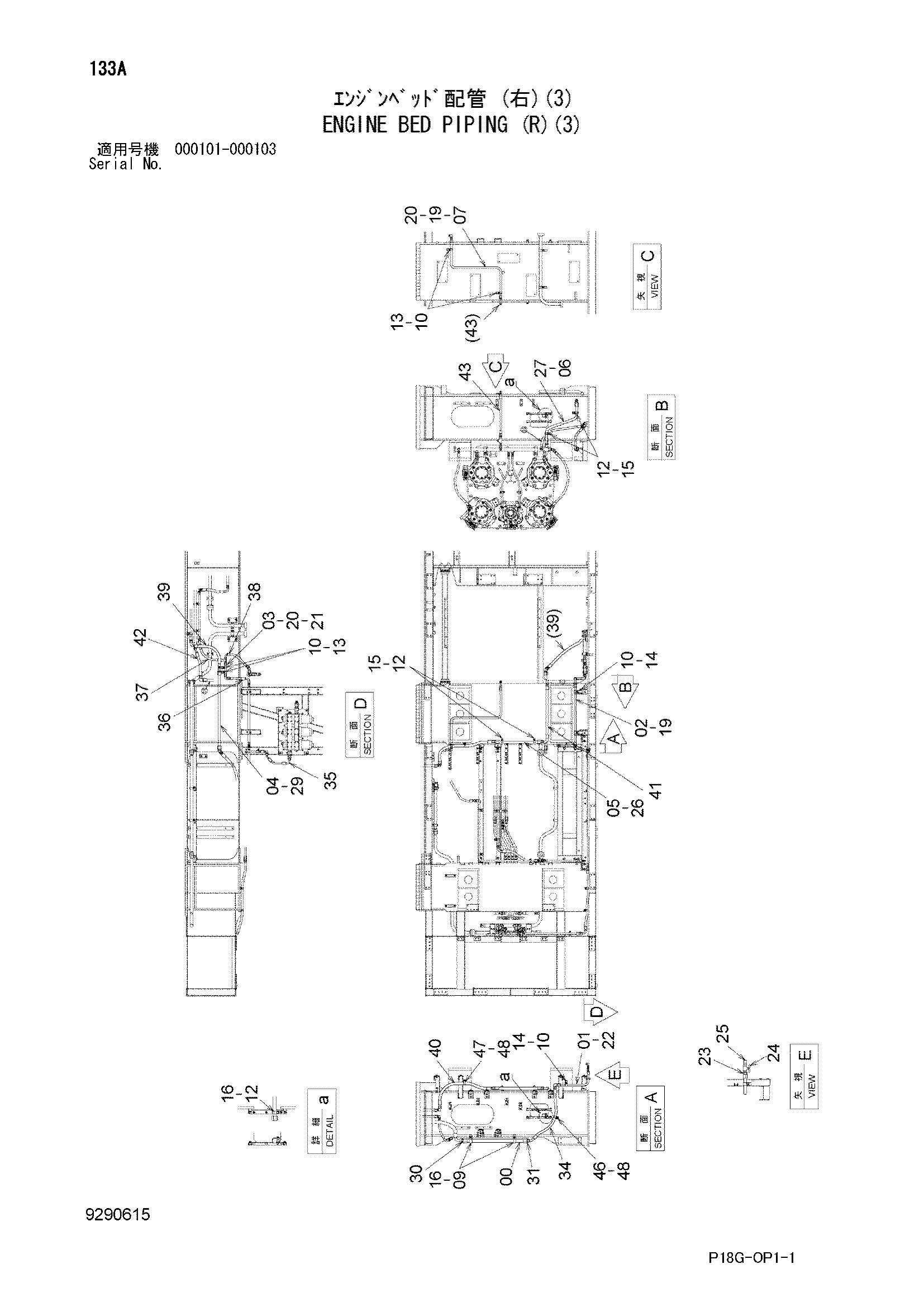

Заводская схема «Двигатель платформа трубопроводы (правый)(3)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769412 | Трубка | 1 |
| 01 | 8113469 | Трубка | 1 |
| 02 | 9769486 | Трубка | 1 |
| 03 | 9769489 | Трубка | 1 |
| 04 | 9769488 | Трубка | 1 |
| 05 | 9769487 | Трубка | 1 |
| 06 | 8113376 | Трубка | 1 |
| 07 | 9762955 | Трубка | 1 |
| 09 | 4053697 | Хомут трубки | 2 |
| 10 | 4053595 | Хомут трубки | 8 |
| 12 | 4053598 | Хомут трубки | 6 |
| 13 | J271255 | Болт с шайбой | 4 |
| 13A | J901255 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271260 | Болт с шайбой | 4 |
| 14A | J901260 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271265 | Болт с шайбой | 4 |
| 15A | J901265 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271270 | Болт с шайбой | 4 |
| 16A | J901270 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 19 | A852166 | Адаптер | 3 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A852366 | Угловой штуцер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A852466 | Тройник | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4037923 | Угловой штуцер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4208243 | Адаптер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4203434 | Шаровой клапан | 1 |
| 25 | 4156433 | Угловой штуцер | 1 |
| 26 | A853188 | Адаптер | 2 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | A853388 | Угловой штуцер | 2 |
| 27A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 4147627 | Угловой штуцер | 2 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4042036 | Адаптер | 1 |
| 30A | 4037888 | Уплотнительное кольцо | 1 |
| 31 | 4317614 | Адаптер | 1 |
| 31A | 970860 | Уплотнительное кольцо | 1 |
| 34 | 4662914 | Шланг | 1 |
| 35 | 4684631 | Шланг | 1 |
| 36 | 4294977 | Шланг | 1 |
| 37 | 4684626 | Шланг | 1 |
| 38 | 4364237 | Шланг | 1 |
| 39 | 4689921 | Шланг | 1 |
| 40 | 4684622 | Шланг | 1 |
| 41 | 4284176 | Шланг | 1 |
| 42 | 4680401 | Шланг | 1 |
| 43 | 4627708 | Шланг | 1 |
| 46 | 4190264 | Зажим | 1 |
| 47 | 4190291 | Зажим | 1 |
| 48 | J271025 | Болт с шайбой | 2 |
| 48A | J901025 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
