Клапан короб (1-1) — HITACHI EX8000

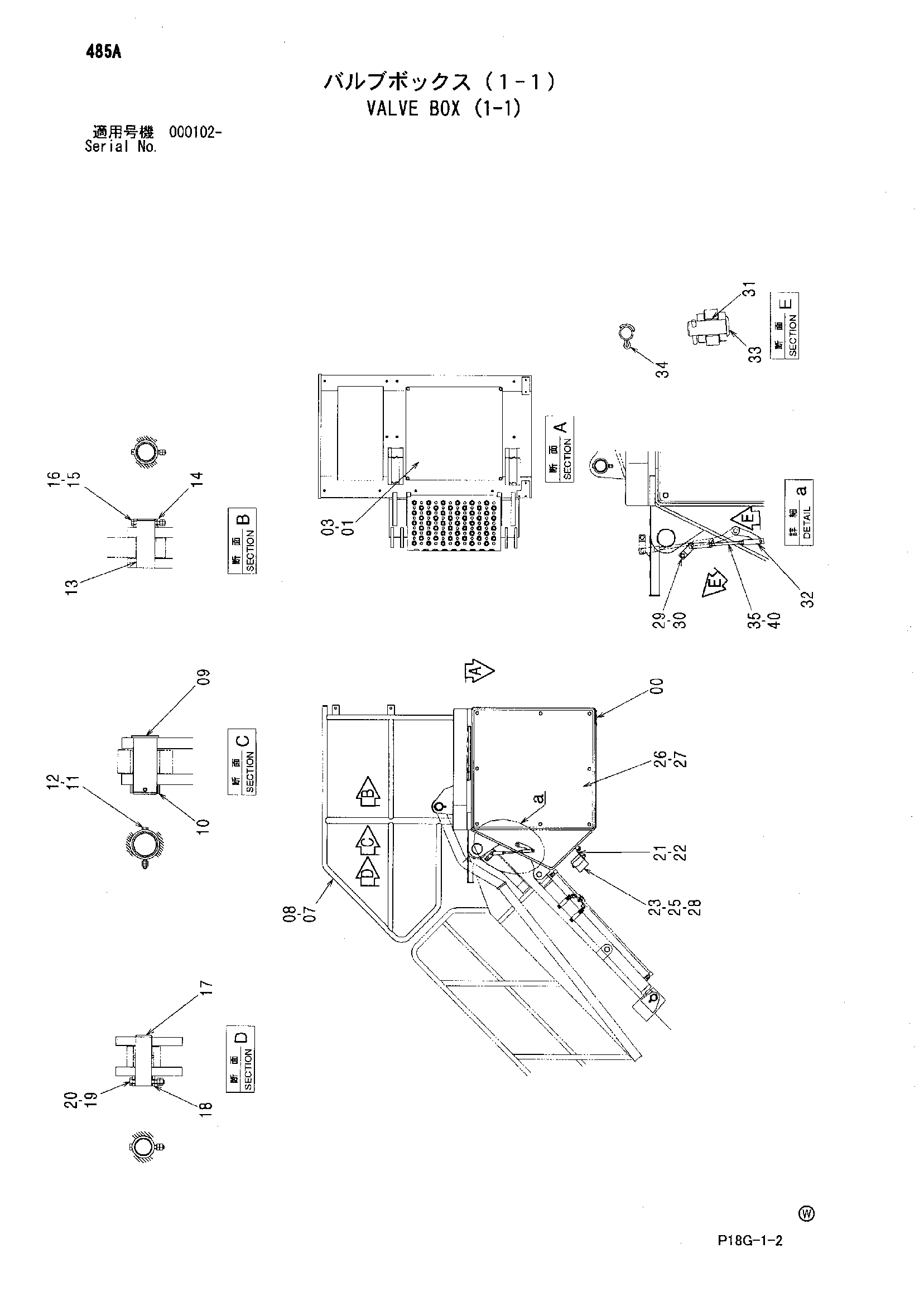

Заводская схема «Клапан короб (1-1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010152 | Короб | 1 |
| 01 | 3102166 | Крышка | 1 |
| 03 | J271035 | Болт с шайбой | 4 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 07 | 7046476 | Поручень | 1 |
| 08 | J271235 | Болт с шайбой | 5 |
| 08A | J901235 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4619369 | Палец | 2 |
| 10 | 4619399 | Ограничитель | 2 |
| 11 | 4641627 | Болт | 2 |
| 12 | J950008 | Гайка | 4 |
| 13 | 4619372 | Палец | 2 |
| 14 | 4619398 | Ограничитель | 2 |
| 15 | 4641626 | Болт | 2 |
| 16 | J950008 | Гайка | 4 |
| 17 | 4619371 | Палец | 2 |
| 18 | 4619397 | Ограничитель | 2 |
| 19 | 4614734 | Болт | 2 |
| 20 | J950008 | Гайка | 4 |
| 21 | 9762589 | Кронштейн | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4283028 | Сигнализация | 1 |
| 25 | J901002 | Болт | 2 |
| 26 | 3104995 | Крышка | 1 |
| 27 | J271035 | Болт с шайбой | 8 |
| 27A | J901035 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J222010 | Шайба | 2 |
| 29 | 9764478 | Рычаг | 1 |
| 30 | J260825 | Болт с шайбой | 2 |
| 30A | J900825 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | 4638183 | Втулка | 2 |
| 32 | 4137312 | Концевой вилка | 2 |
| 33 | A741026 | Палец | 2 |
| 34 | A763016 | Шплинт | 2 |
| 35 | 4638185 | Шток | 1 |
| 40 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
