Механизм натяжения — HITACHI EX8000

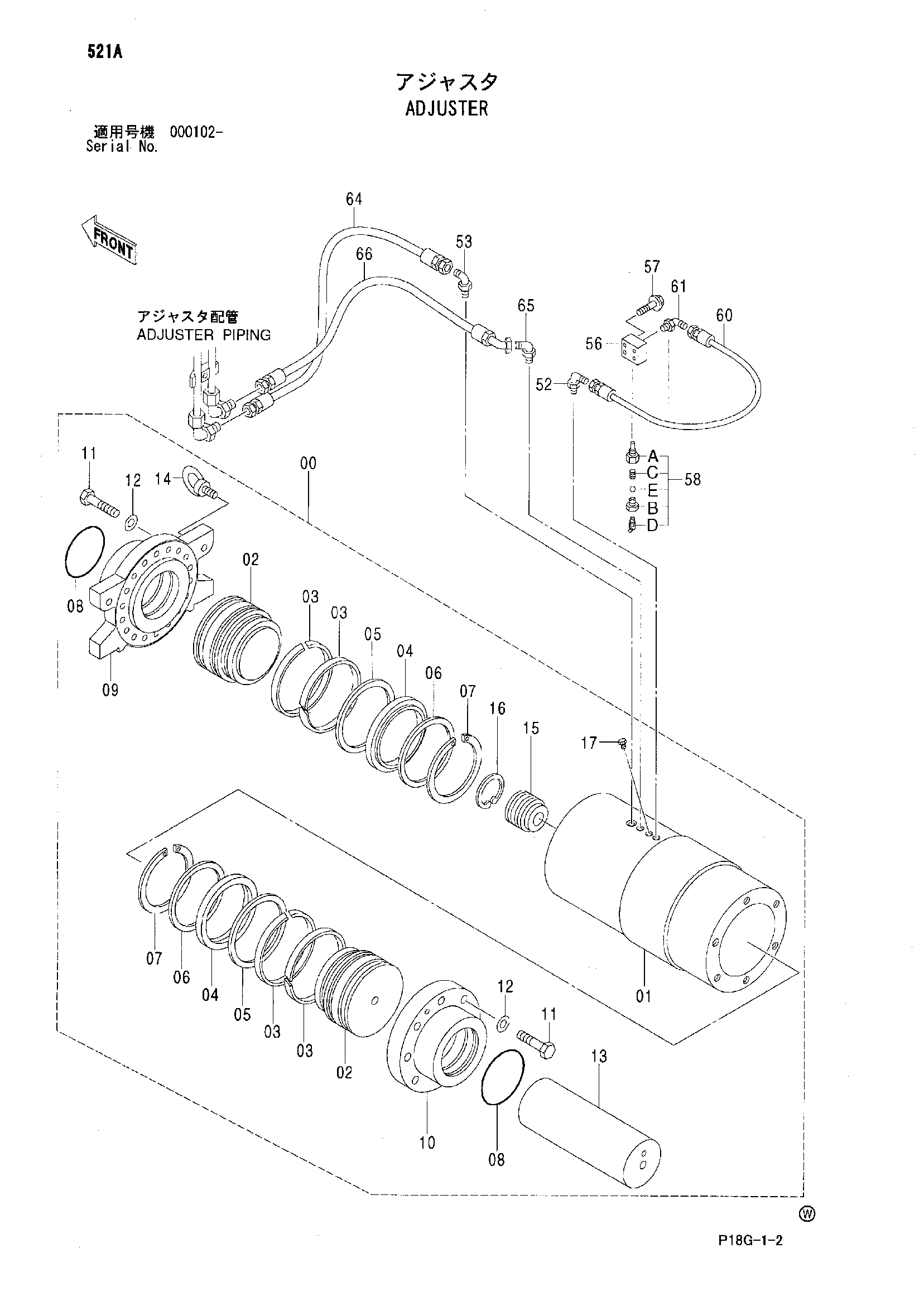

Заводская схема «Механизм натяжения» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9236407 | Механизм натяжения гидроцилиндр | 1 |
| 01 | 1031959 | Гидроцилиндр | 1 |
| 02 | 3100317 | Поршень | 2 |
| 03 | 4610187 | Износостойкое кольцо | 4 |
| 04 | 4610186 | U-образная манжета | 2 |
| 05 | 4610179 | Опорное кольцо | 2 |
| 06 | 4610184 | Пластина | 2 |
| 07 | 4395217 | Стопорное кольцо | 2 |
| 08 | 4138937 | Уплотнительное кольцо | 2 |
| 09 | 2050592 | Фланец | 1 |
| 10 | 3100316 | Фланец | 1 |
| 11 | J833004 | Болт | 26 |
| 12 | J222030 | Шайба | 26 |
| 13 | 4610185 | Шток | 1 |
| 14 | 4110308 | Болт проушина | 2 |
| 15 | 4187925 | Клапан | 1 |
| 16 | 988850 | Стопорное кольцо | 1 |
| 17 | A885002 | Пробка | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 52 | A852322 | Угловой штуцер | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | A852344 | Угловой штуцер | 1 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 3035682 | Блок | 1 |
| 57 | J271065 | Болт с шайбой | 2 |
| 57A | J901065 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | 9019581 | Клапан | 1 |
| 58A | 3007166 | Клапан | 1 |
| 58B | 3007167 | Клапан | 1 |
| 58C | 4049951 | Пружина | 1 |
| 58D | J75581 | Пресс-маслёнка | 1 |
| 58E | 4131360 | Шарик | 1 |
| 60 | 4405634 | Шланг | 1 |
| 61 | A852322 | Угловой штуцер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4620500 | Шланг | 1 |
| 65 | A852323 | Угловой штуцер | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4620501 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
