Трансмиссия радиатор трубопроводы (левый) — HITACHI EX8000

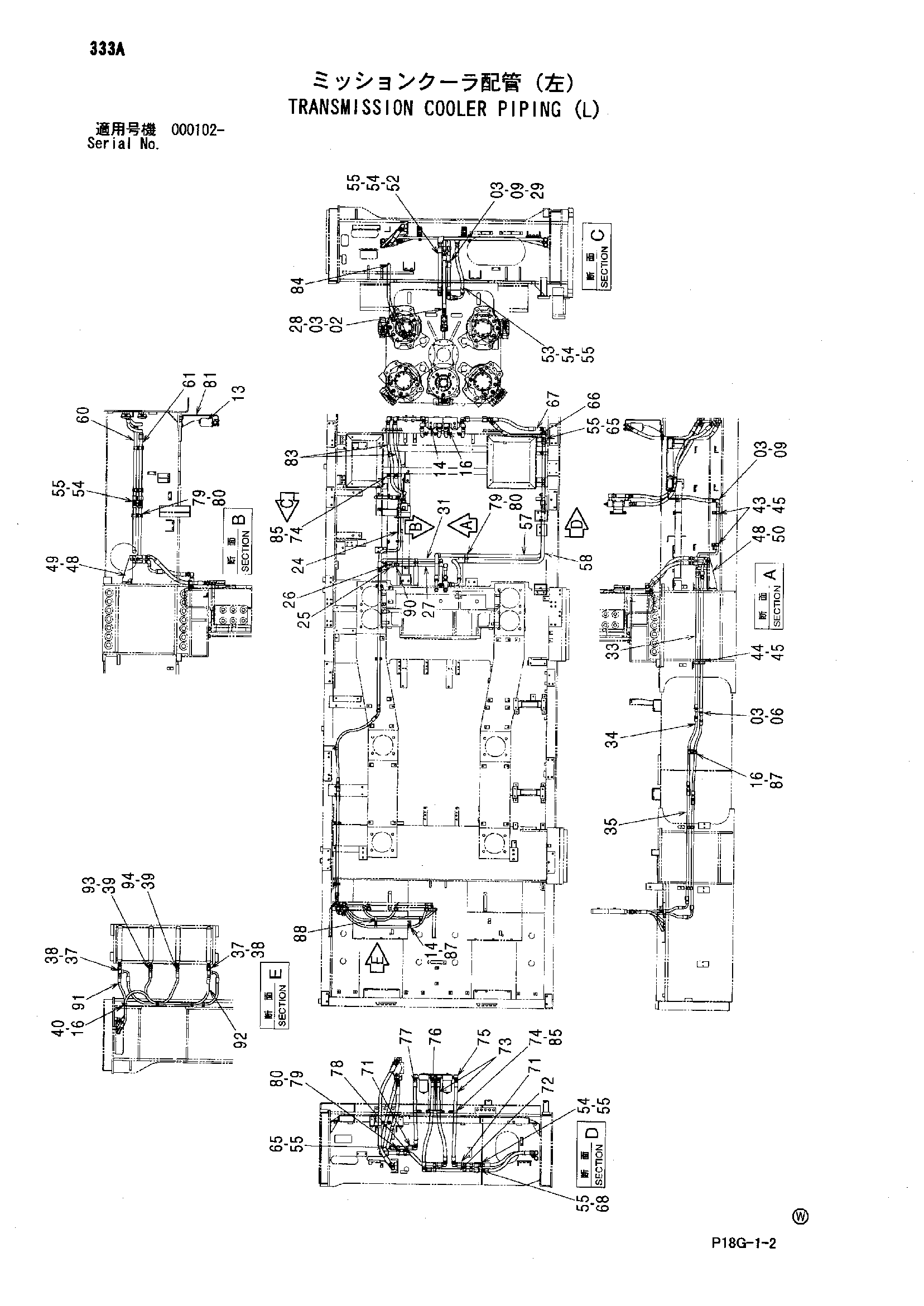

Заводская схема «Трансмиссия радиатор трубопроводы (левый)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4139972 | Адаптер | 1 |
| 03 | 4297381 | Уплотнительное кольцо | 13 |
| 06 | A852166 | Адаптер | 10 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4037923 | Угловой штуцер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4348786 | Масляный фильтр | 2 |
| 14 | J271020 | Болт с шайбой | 7 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | J271230 | Болт с шайбой | 6 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 24 | 9762284 | Трубка | 1 |
| 25 | 4110976 | Обратный клапан | 1 |
| 26 | 4217034 | Адаптер | 1 |
| 27 | 9762282 | Трубка | 1 |
| 28 | 4621089 | Шланг | 1 |
| 29 | 4621094 | Шланг | 1 |
| 31 | 9762274 | Трубка | 1 |
| 33 | 9762259 | Трубка | 2 |
| 34 | 4620754 | Шланг | 2 |
| 35 | 9762200 | Трубка | 2 |
| 37 | 4286917 | Тройник | 2 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4641118 | Разъём | 2 |
| 39 | 4620676 | Унион S | 2 |
| 40 | 4411911 | Зажим | 1 |
| 43 | 4053595 | Хомут трубки | 2 |
| 44 | 4053596 | Хомут трубки | 5 |
| 45 | J271260 | Болт с шайбой | 7 |
| 45A | J901260 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 48 | J281025 | Болт с шайбой | 4 |
| 48A | J901025 | Болт | 1 |
| 48B | 4486055 | Шайба | 1 |
| 49 | 8097913 | Кронштейн | 1 |
| 50 | 9763233 | Кронштейн | 1 |
| 52 | 4639147 | Шланг | 1 |
| 53 | 4639146 | Шланг | 1 |
| 54 | 4042035 | Адаптер | 5 |
| 54A | 970860 | Уплотнительное кольцо | 1 |
| 55 | 4366528 | Уплотнительное кольцо | 14 |
| 57 | 9764608 | Трубка | 1 |
| 58 | 9764607 | Трубка | 1 |
| 60 | 9764609 | Трубка | 1 |
| 61 | 9764528 | Трубка | 1 |
| 65 | 4102104 | Угловой штуцер | 8 |
| 65A | 4506429 | Уплотнительное кольцо | 1 |
| 66 | 4639156 | Шланг | 1 |
| 67 | 4639155 | Шланг | 1 |
| 68 | 4147627 | Угловой штуцер | 1 |
| 68A | 4506429 | Уплотнительное кольцо | 1 |
| 71 | 9764611 | Трубка | 2 |
| 72 | 9764610 | Трубка | 1 |
| 73 | 4639108 | Шланг | 2 |
| 74 | 4190264 | Зажим | 6 |
| 75 | 4304187 | Соединение шланг | 4 |
| 76 | 4639107 | Шланг | 1 |
| 77 | 4629845 | Шланг | 1 |
| 78 | 9764612 | Трубка | 1 |
| 79 | 4053599 | Хомут трубки | 9 |
| 80 | J271270 | Болт с шайбой | 9 |
| 80A | J901270 | Болт | 1 |
| 80B | J222012 | Шайба | 1 |
| 81 | 8098468 | Кронштейн | 1 |
| 83 | 4621099 | Шланг | 2 |
| 84 | 4486980 | Шланг | 1 |
| 85 | J271025 | Болт с шайбой | 6 |
| 85A | J901025 | Болт | 1 |
| 85B | J222010 | Шайба | 1 |
| 87 | 4190263 | Зажим | 5 |
| 88 | 4192034 | Зажим | 1 |
| 90 | 4192957 | Адаптер | 1 |
| 91 | 4639833 | Шланг | 1 |
| 92 | 4641111 | Шланг | 1 |
| 93 | 4641113 | Шланг | 1 |
| 94 | 4641114 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
