Быстрый заправка трубопроводы (центральный)(1-1) — HITACHI EX8000

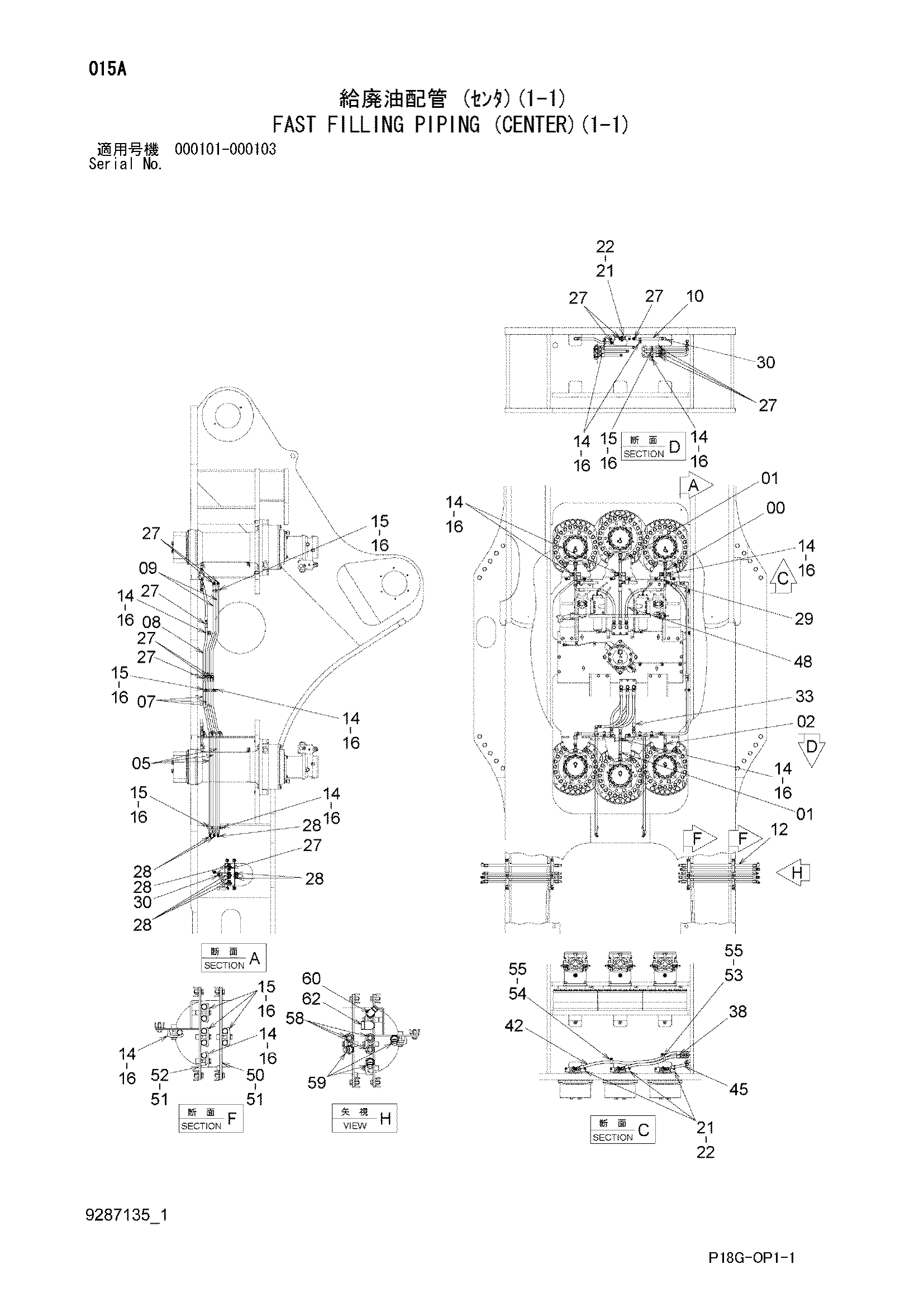

Заводская схема «Быстрый заправка трубопроводы (центральный)(1-1)» для HITACHI EX8000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762319 | Трубка | 1 |
| 01 | 9762337 | Трубка | 2 |
| 02 | 9763093 | Трубка | 1 |
| 05 | 9762336 | Трубка | 3 |
| 07 | 8095737 | Трубка | 3 |
| 08 | 9762340 | Трубка | 1 |
| 09 | 9762341 | Трубка | 2 |
| 10 | 9763091 | Трубка | 1 |
| 12 | 9763169 | Трубка | 8 |
| 14 | 4053595 | Хомут трубки | 11 |
| 15 | 4053596 | Хомут трубки | 10 |
| 16 | J271260 | Болт с шайбой | 21 |
| 16A | J901260 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 21 | 8095757 | Кронштейн | 4 |
| 22 | J271030 | Болт с шайбой | 8 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 27 | A852166 | Адаптер | 13 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | A852266 | Угловой штуцер | 9 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | A852466 | Тройник | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | A852366 | Угловой штуцер | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4624625 | Шланг | 1 |
| 38 | 4624631 | Шланг | 1 |
| 42 | 4624634 | Шланг | 1 |
| 45 | 4624635 | Шланг | 1 |
| 48 | 4624638 | Шланг | 1 |
| 50 | 9769064 | Кронштейн | 2 |
| 51 | J271235 | Болт с шайбой | 10 |
| 51A | J901235 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 52 | 8113715 | Кронштейн | 2 |
| 53 | 4411911 | Зажим | 1 |
| 54 | 4192035 | Зажим | 1 |
| 55 | J271025 | Болт с шайбой | 2 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 58 | A852166 | Адаптер | 3 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | A852266 | Угловой штуцер | 3 |
| 59A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | A852366 | Угловой штуцер | 1 |
| 60A | 4506424 | Уплотнительное кольцо | 1 |
| 62 | A853368 | Угловой штуцер | 1 |
| 62A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
